Стальные оцинкованные трубы и пресс-фитинги steelPRES

(Италия)

Система  steelPRES является более дешевой альтернативой меди, а также нержавеющей стали (в тех случаях, когда применение нержавеющей стали не является обязательным)
Материал: углеродистая сталь, оцинкованная снаружи
Применение:
для систем отопления, в т.ч. обвязки котлов отопления; спринклерные системы, технологические и пожарные трубопроводы
Соединение:
продольное, опрессованное, герметичное соединение пресс-фитингов steelPRES с тонкостенными трубопроводами.
Монтаж: как на стенах зданий, так и внутри стен
Температура макс = -20оС / +120оС
Давление макс = 16 бар
Гарантия завода-производителя: 10 лет



Трубы Стальные steelPRES

Трубы steelPRES - это тонкостенные, продольно-сварные, с высокой точностью сварки, трубы, изготовленные из углеродистой стали и соответствующие нормативным требованиям UNI EN 10305-3.

Трубы производятся из холоднокатной стальной полосы и оцинкованы с внешней стороны (марка материала E 220 CR2S3 ( no. 1.0215) )

Толщина покрытия составляет не менее 10 микрон.

Сварочный рубец отшлифован, что обеспечивает идеальную герметичность.

Трубы steelPRES предлагаются в штангах длиной 6 метров.

Пресс-фитинги steelPRES

Пресс-фитинги steelPRES изготовливаются из нелегированной стали марки E275+N (no.1.0225).

Изделия защищены от коррозии наружным гальваническим слоем цинка толщиной не менее 10 микрон.

Пресс-фитинги steelPRES имеют нестираемую маркировку красного цвета с указанием завода-производителя, диаметра и внутреннего заводского артикула.

В пресс-фитингах steelPRES установлены уплотнительные кольца EPDM черного цвета: запатентованное линзовидное уплотнительное кольцо, которое хорошо заполняет обжимную выемку. Это дает следующие преимущества:
• увеличение поверхности уплотнения на 20%;
• значительное уменьшение риска выжимания или повреждения уплотнительного кольца.

С конца 2005 г. уплотнительное кольцо черного цвета EPDM для пресс-фитингов диаметром 15-54 мм обладает конструктивной особенностью, приводящей к протечке в системе во время испытаний под давлением в случае случайной неопрессовки.

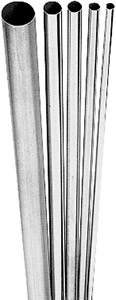

Труба стальная, оцинкованная снаружи
316/005

  pack

KOD

Типоразмер, мм

Упаковка, м

Коробка, м

316012005 12x1,2x6000 150 1014
316015005 15x1,2x6000 120 1014
316018005 18x1,2x6000 90 1014
316022005 22x1,5x6000 60 762
316028005 28x1,5x6000 60 546
316035005 35x1,5x6000 30 546
316042005 42x1,5x6000 30 366
316054005 54x1,5x6000 30 366

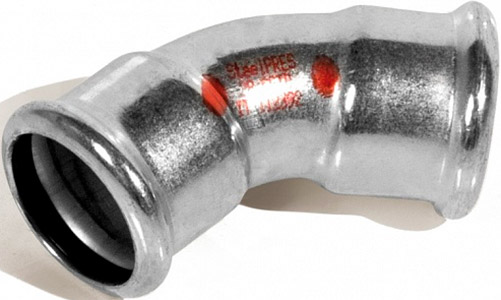

Отвод 45° ВВ
381/450

  pack

KOD

Типоразмер, мм

Упаковка, шт

Коробка, шт

381015450 15 20 400
381018450 18 20 300
381022450 22 20 200
381028450 28 10 100
381035450 35 10 60
381042450 42 4 40
381054450 54 2 20



Отвод 45° ВН

381/451
381 451

  pack

KOD

Типоразмер, мм

Упаковка, шт

Коробка, шт

381015451 15 20 400
381018451 18 20 300
381022451 22 20 200
381028451 28 10 100
381035451 35 10 60
381042451 42 4 40
381054451 54 2 20

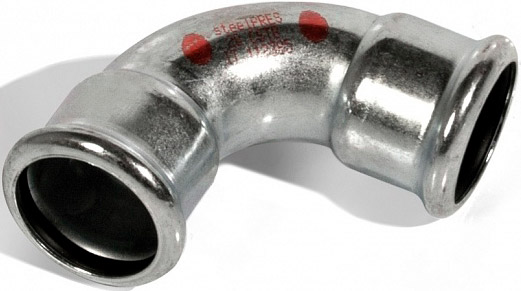

Отвод 90° ВВ

381/900

  pack

KOD

Типоразмер, мм

Упаковка, шт

Коробка, шт

381012900 12 20 400
381015900 15 20 400
381018900 18 20 300
381022900 22 10 150
381028900 28 10 100
381035900 35 5 50
381042900 42 2 30
381054900 54 2 18

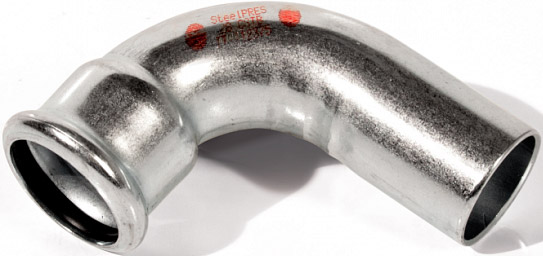

Отвод 90° НВ

381/901

  pack

KOD

Типоразмер, мм

Упаковка, шт

Коробка, шт

381012901 12 20 400
381015901 15 20 400
381018901 18 20 300
381022901 22 10 150
381028901 28 10 100
381035901 35 5 50
381042901 42 2 30
381054901 54 2 18

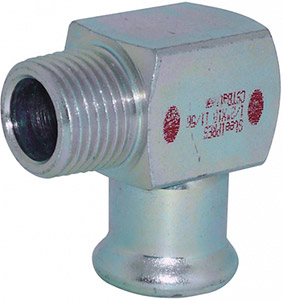

Угольник 90° с наружной резьбой

385

  pack

KOD

Типоразмер, мм х дюйм

Упаковка, шт

Коробка, шт

385308015 15x3/8 20 200
385102015 15x1/2 20 200
385102018 18x1/2 20 200
385304022 22x3/4 10 100

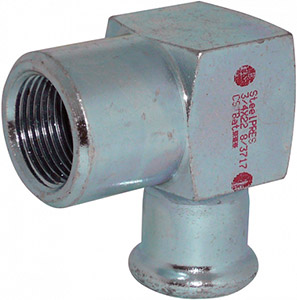

Угольник 90° с внутренней резьбой

398

  pack

KOD

Типоразмер, мм х дюйм

Упаковка, шт

Коробка, шт

398304022 22x3/4 10 100
398102028 28x1/2 10 50
398304028 28x3/4 10 50

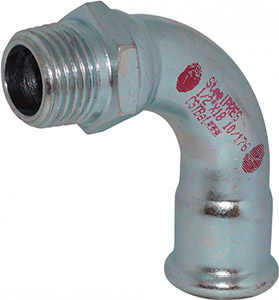

Отвод 90° с наружной резьбой

397

  pack

KOD

Типоразмер, мм х дюйм

Упаковка, шт

Коробка, шт

397308012 12x3/8 20 300
397308015 15x3/8 20 300
397102015 15x1/2 20 300
397102018 18x1/2 20 200
397304022 22x3/4 10 100
397100028 28x1 10 50
397114035 35x1 1/4 5 40
397112042 42x1 1/2 2 20
397200054 54 x 2 2 12

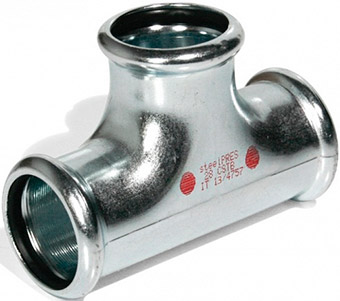

Тройник
382

  pack

KOD

Типоразмер, мм

Упаковка, шт

Коробка, шт

382012000 12 20 200
382015000 15 20 200
382018000 18 20 100
382022000 22 20 100
382028000 28 10 50
382035000 35 4 32
382042000 42 4 20
382054000 54 2 12

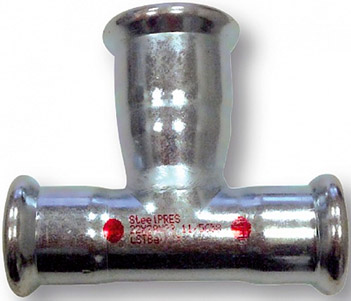

Тройник переходной на больший диаметр
392/A

  pack

KOD

Типоразмер, мм

Упаковка, шт

Коробка, шт

392012015 12x15x12 20 100
392015018 15x18x15 20 100
392015022 15x22x15 10 100
392018022 18x22x18 10 100
392022028 22x28x22 10 50

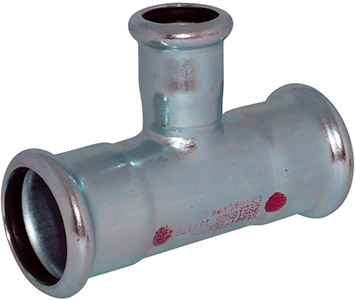

Тройник переходной на меньший диаметр
392

  pack

KOD

Типоразмер, мм

Упаковка, шт

Коробка, шт

392015012 15x12x15 20 100
392018012 18x12x18 20 100
392018015 18x15x18 20 100
392022012 22x12x22 10 100
392022015 22x15x22 10 100
392022018 22x18x22 10 100
392028015 28x15x28 10 50
392028018 28x18x28 10 50
392028022 28x22x28 10 50
392035015 35x15x35 5 50
392035018 35x18x35 5 50
392035022 35x22x35 5 50
392035028 35x28x35 5 35
392042022 42x22x42 4 20
392042028 42x28x42 4 20
392042035 42x35x42 4 20
392054022 54x22x54 2 16
392054028 54x28x54 2 16
392054035 54x35x54 2 16
392054042 54x42x54 2 16

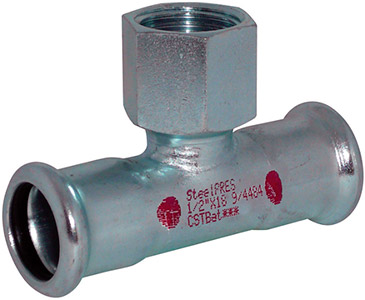

Тройник с внутренней резьбой
389

  pack

KOD

Типоразмер, мм х дюйм х мм

Упаковка, шт

Коробка, шт

389102015 15x1/2x15 20 100
389102018 18x1/2x18 20 100
389102022 22x1/2x22 10 100
389304022 22x3/4x22 10 100
389102028 28x1/2x28 10 50
389304028 28x3/4x28 10 50
389100028 28x1x28 5 50
389102035 35x1/2x35 5 50
389304035 35x3/4x35 5 40
389100035 35x1x35 5 40
389102042 42x1/2x42 4 32
389304042 42x3/4x42 4 32
389102054 54x1/2x54 2 14
389304054 54x3/4x54 2 14

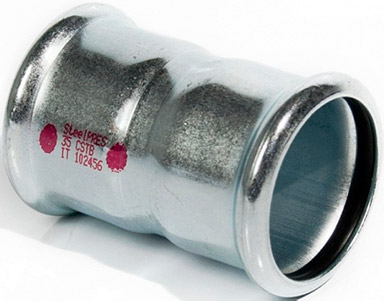

Муфта короткая
383/000

  pack

KOD

Типоразмер, мм

Упаковка, шт

Коробка, шт

383012000 12 20 500
383015000 15 20 500
383018000 18 20 300
383022000 22 20 200
383028000 28 10 150
383035000 35 10 100
383042000 42 4 60
383054000 54 2 24

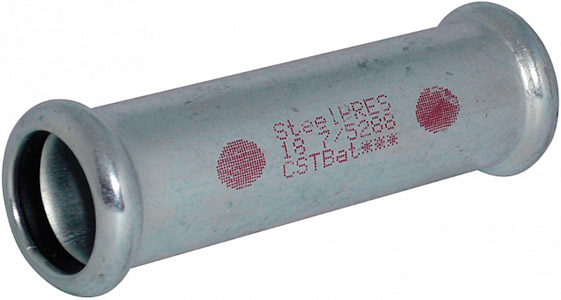

Муфта удлиненная
383/001

  pack

KOD

Типоразмер, мм

Упаковка, шт

Коробка, шт

383012001 12 20 500
383015001 15 20 200
383018001 18 20 200
383022001 22 20 100
383028001 28 10 100
383035001 35 10 50
383042001 42 4 40
383054001 54 4 20

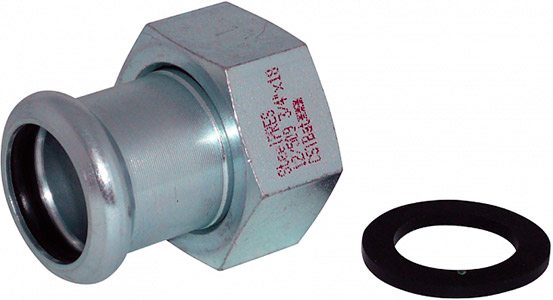

Муфта с накидной гайкой
383/002

  pack

KOD

Типоразмер, мм х дюйм

Упаковка, шт

Коробка, шт

383015002 15x3/4 10 250
383018002 18x3/4 10 250
383022012 22x3/4 10 200
383022002 22x1 10 200
383022022 22x1 1/2 10 80
383028012 28x1 10 150
383028002 28x1 1/4 10 150
383028022 28x1 1/2 10 60
383035012 35x1 1/4 4 60
383035002 35x1 1/2 4 60
383042022 42x1 1/2 2 40
383042002 42x1 3/4 2 60
383042012 42x2 2 40
383054012 54x2 2 30
383054002 54x2 3/8 2 40
383054022 54x2 1/2 2 24

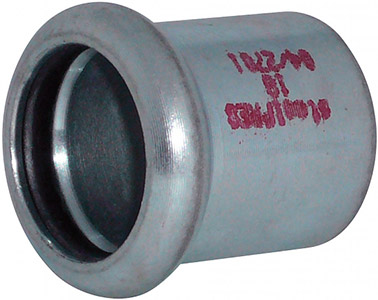

Заглушка
383/003

  pack

KOD

Типоразмер, мм

Упаковка, шт

Коробка, шт

383012003 12 20 500
383015003 15 20 500
383018003 18 10 300
383022003 22 10 200
383028003 28 10 150
383035003 35 5 100
383042003 42 4 80
383054003 54 4 40

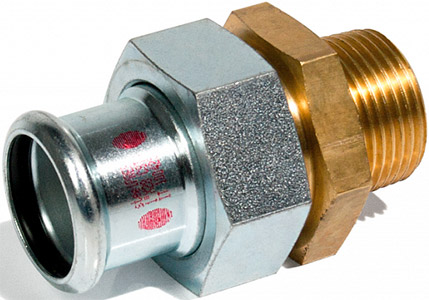

Разборное соединение с наружной резьбой, латунь
384/000

  pack

KOD

Типоразмер, мм х дюйм

Упаковка, шт

Коробка, шт

384015000 15x1/2 2 120
384018000 18x1/2 2 120
384022000 22x3/4 2 100
384028000 28x1 2 60
384035000 35x1 1/4 2 40
384042000 42x1 1/2 2 30
384054000 54x2 2 20

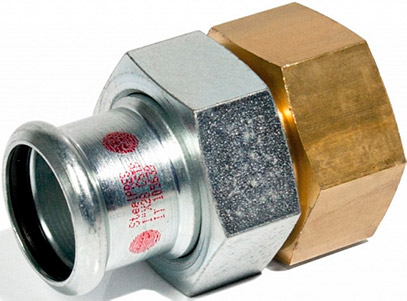

Разборное соединение с внутренней резьбой, латунь
384/001

  pack

KOD

Типоразмер, мм х дюйм

Упаковка, шт

Коробка, шт

384015001 15x1/2 2 120
384018001 18x1/2 2 120
384022001 22x3/4 2 100
384028001 28x1 2 60
384035001 35x1 1/4 2 40
384042001 42x1 1/2 2 30
384054001 54x2 2 20

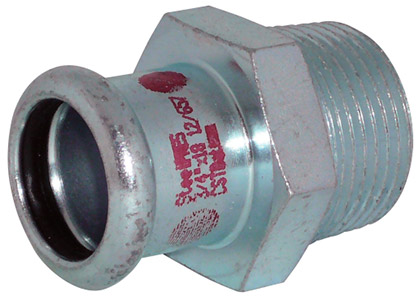

Переходник с наружной резьбой
387

  pack

KOD

Типоразмер, мм х дюйм

Упаковка, шт

Коробка, шт

387308012 12x3/8 20 300
387308015 15x3/8 20 400
387102015 15x1/2 20 300
387304015 15x3/4 10 200
387102018 18x1/2 20 300
387304018 18x3/4 10 200
387102022 22x1/2 10 200
387304022 22x3/4 10 200
387100022 22x1 10 100
387304028 28x3/4 10 100
387100028 28x1 10 100
387114028 28x1 1/4 5 50
387100035 35x1 5 50
387114035 35x1 1/4 5 50
387112035 35x1 1/2 5 50
387112042 42x1 1/2 4 40
387200054 54x2 4 32



Переходник с вунренней резьбой
390

  pack

KOD

Типоразмер, мм х дюйм

Упаковка, шт

Коробка, шт

390102012 12x1/2 20 300
390308015 15x3/8 20 300
390102015 15x1/2 20 300
390304015 15x3/4 10 200
390102018 18x1/2 20 300
390304018 18x3/4 10 200
390102022 22x1/2 10 200
390304022 22x3/4 10 150
390100022 22x1 10 100
390102028 28x1/2 20 100
390304028 28x3/4 10 100
390100028 28x1 10 100
390100035 35x1 5 50
390114035 35x1 1/4 5 50
390112042 42x1 1/2 4 40
390200054 54x2 4 32

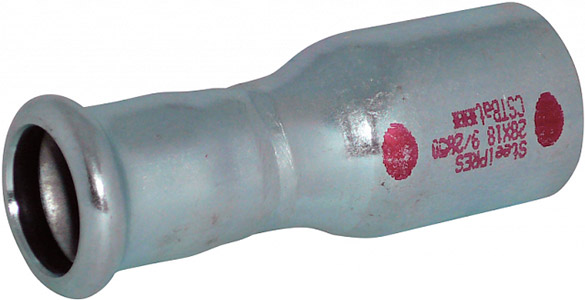

Муфта переходная НВ
391

  pack

KOD

Типоразмер, мм

Упаковка, шт

Коробка, шт

391015012 15x12 20 500
391018012 18x12 20 500
391018015 18x15 20 500
391022012 22x12 20 500
391022015 22x15 20 400
391022018 22x18 20 300
391028015 28x15 20 200
391028018 28x18 20 200
391028022 28x22 20 200
391035022 35x22 10 100
391035028 35x28 10 100
391042022 42x22 4 80
391042028 42x28 4 80
391042035 42x35 4 40
391054022 54x22 4 40
391054028 54x28 4 40
391054035 54x35 4 40
391054042 54x42 4 32

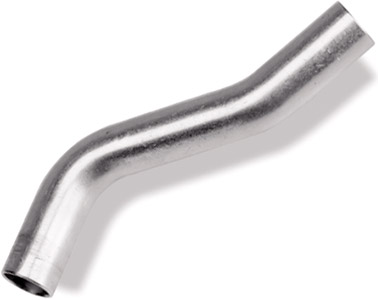

Обвод
379

  pack

KOD

Типоразмер, мм

Упаковка, шт

Коробка, шт

379012000 12 10 150
379015000 15 10 150
379018000 18 10 100
379022000 22 10 100
379028000 28 10 50



Муфта переходная наружная резьба
393/M

  pack

KOD

Типоразмер, мм х дюйм

Упаковка, шт

Коробка, шт

393102115 15x1/2 20 300
393102118 18x1/2 20 300
393304118 18x3/4 20 200
393102122 22x1/2 10 200
393304122 22x3/4 10 200
393100128 28x1 10 100

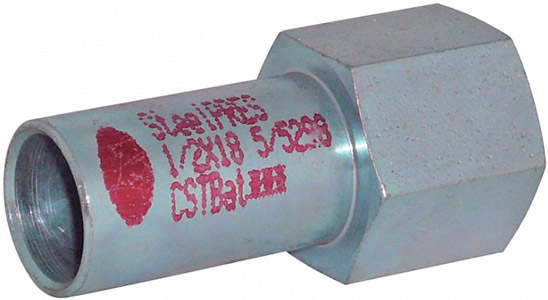

Муфта переходная внутренняя резьба
393/F

  pack

KOD

Типоразмер, мм х дюйм

Упаковка, шт

Коробка, шт

393102015 15x1/2 20 400
393102018 18x1/2 20 400
393304018 18x3/4 20 300
393102022 22x1/2 20 300
393304022 22x3/4 20 300

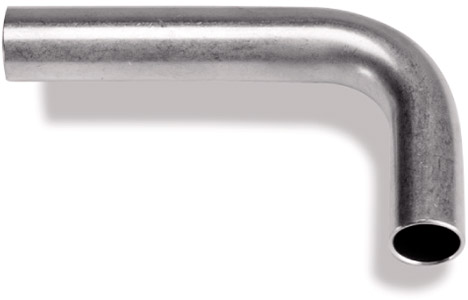

Отвод 90° НН

394/900

  pack

KOD

Типоразмер, мм

Упаковка, шт

Коробка, шт

394015900 15 20 160
394018900 18 20 120
394022900 22 10 100
394028900 28 10 50
394035900 35 4 20
394042900 42 2 10
394054900 54 2 2



Отвод 30° НН

394/300

  pack

KOD

Типоразмер, мм

Упаковка, шт

Коробка, шт

394028300 28 10 50
394035300 35 4 24
394042300 42 2 10
394054300 54 2 2



Отвод 15° НН

394/150

  pack

KOD

Типоразмер, мм

Упаковка, шт

Коробка, шт

394028150 28 10 50
394035150 35 4 24
394042150 42 2 10
394054150 54 2 2



Фланец Переходной
393/002

  pack

KOD

Типоразмер, мм

Упаковка, шт

Коробка, шт

393015002 15 2 20
393018002 18 2 20
393022002 22 2 14
393028002 28 2 10
393035002 35 2 6
393042002 42 2 6
393054002 54 2 4

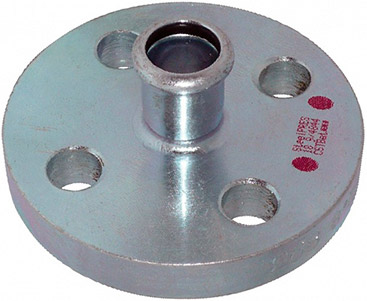

Фланец переходной

393/000

  pack

KOD

Типоразмер, мм

Упаковка, шт

Коробка, шт

393015000 15 2 20
393018000 18 2 20
393022000 22 2 14
393028000 28 2 10
393035000 35 2 6
393042000 42 2 6
393054000 54 2 4

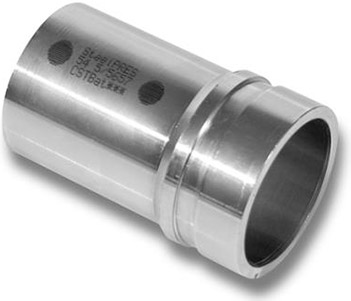

Переходник
322

  pack

KOD

Типоразмер, мм

Упаковка, шт

Коробка, шт

322060042 60х42 1 25
322060054 60х54 1 20
322076054 76х54 1 15



Крестовина двухплоскостная
399

  pack

KOD

Типоразмер, мм

Упаковка, шт

Коробка, шт

399015015 15x15 10 100
399018015 18x15 10 100
399022015 22x15 10 80
399022018 22x18 10 80
399028015 28x15 10 50
399028018 28x18 10 50

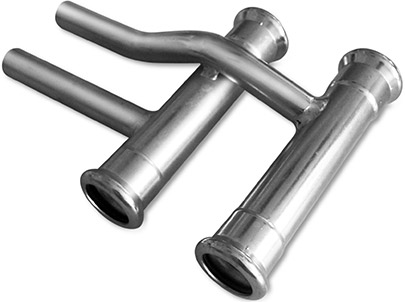

Одиночное перекрещевание
395

  pack

KOD

Типоразмер, мм

Упаковка, шт

Коробка, шт

395012012 12x12 1 30
395015012 15x12 1 30
395015015 15x15 1 30
395018012 18x12 1 25
395018015 18x15 1 25
395022012 22x12 1 20
395022015 22x15 1 20
395028012 28x12 1 20
395028015 28x15 1 15

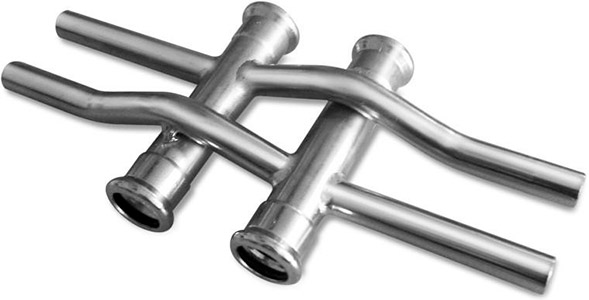

Двойное перекрещивание
396

  pack

KOD

Типоразмер, мм

Упаковка, шт

Коробка, шт

396012012 12x12 1 20
396015012 15x12 1 20
396015015 15x15 1 20
396018012 18x12 1 20
396018015 18x15 1 15
396022012 22x12 1 15
396022015 22x15 1 15
396028012 28x12 1 10
396028015 28x15 1 10
396035015 35x15 1 10





Скачать Технический каталог steelPRES (0,95 Мб)

Скачать техническую информацию и инструкцию по монтажу steelPRES (4,07 Мб)
