Термостатический клапан V-exact II с предварительной настройкой
|
|
|
Область применения:
Системы отопления
Функция:
Регулирование
Бесступенчатая настройка
Закрытие
Диапазон размеров:
DN 10-20
Номинальное давление:
PN 10
Температура:
Макс. рабочая температура: 120°C, с защитным колпачком или приводом 100°C, с пресс-фитингом 110°C.
Мин. рабочая температура: -10°C
Материал:
Корпус клапана: коррозионно-стойкая литьевая бронза
Уплотнение: EPDM
Конус клапана: EPDM
Возвратная пружина: Нержавеющая сталь
Вставка клапана: Латунь, Полифениленсульфид
Всю верхнюю часть клапана можно заменить с помощью монтажного инструмента IMI Heimeier, не сливая теплоноситель из системы.
Шток: Шток из стали Niro с уплотнением из двойного уплотнительного кольца.
Обработка поверхностей:
Корпус клапана и фитинги покрыты никелем.
Маркировка:
Маркировка THE; код страны; стрелка; указывающая направления потока; маркировка DN и KEYMARK Обозначение. Клапаны серии II – обозначение.
Белый защитный колпачок.
Стандарты:
Клапаны V-exact II должны соответствовать следующим требованиям:
– Изделия сертифицированы и испытаны KEYMARK согласно DIN EN 215.
– «улучшенная версия» и «стандартная версия» по спецификации FW 507 составлена Arbeitsgemeinschaft Fernwärme (AGFW) (Рабочая группа по Теплоснабжению).
Соединение:
Клапаны могут соединяться со стальными трубами или трубами из медьсодержащих прецизионных сплавов или трубами Verbund при помощи компрессионных фитингов (только клапаны DN 15). При помощи компрессионных фитингов клапаны с наружной резьбой могут соединяться с пластиковой трубой. Клапаны с прессовым соединением Viega (15 мм) с фитингом SC-Contur подходят для медных труб, труб Viega Sanpress из нержавеющей стали и стальных труб Prestabo.
Соединение термостатических головок и приводов:
IMI Heimeier M30x1.5
Скачать техническое описание и ассортимент (2,47 МБ)
Скачать техническое описание и ассортимент аксессуаров и запасных частей (1,74 МБ)
|
|
Угловая модель термостатического клапана V-exact II с предварительной настройкой
|
DN
|
D
|
d2
|
l3
|
l4
|
l5
|
H1
|
Kv при макс. значении
p-диапазона 2K
|
Kvs
|
Код товара
|
|
10
|
Rp3/8
|
R3/8
|
26
|
52
|
22
|
21,5
|
0,025 – 0,670
|
0,86
|
3711-01.000
|
|
15
|
Rp1/2
|
R1/2
|
29
|
58
|
26
|
21,5
|
0,025 – 0,670
|
0,86
|
3711-02.000
|
|
20
|
Rp3/4
|
R3/4
|
34
|
66
|
29
|
21,5
|
0,025 – 0,670
|
0,86
|
3711-03.000
|
|
Угловая модель термостатического клапана V-exact II с предварительной настройкой
с укороченными монтажными размерами
|
DN
|
D
|
d2
|
l3
|
l4
|
l5
|
H1
|
Kv при макс. значении
p-диапазона 2K
|
Kvs
|
Код товара
|
|
10
|
Rp3/8
|
R3/8
|
24
|
49 |
20
|
21,5
|
0,025 – 0,670
|
0,86
|
3715-01.000
|
|
15
|
Rp1/2
|
R1/2
|
26
|
53
|
23
|
21,5
|
0,025 – 0,670
|
0,86
|
3715-02.000
|
|
Угловая модель термостатического клапана V-exact II с предварительной настройкой
с пресс-фитингом Viega 15 мм
|
DN
|
d2
|
l3
|
l4
|
H1
|
Kv при макс. значении
p-диапазона 2K
|
Kvs
|
Код товара
|
|
15
|
R1/2
|
29
|
58
|
21,5
|
0,025 – 0,670
|
0,86
|
3717-15.000
|
|
Угловая модель термостатического клапана V-exact II с предварительной настройкой
с наружной резьбой G 3/4
|
DN
|
d1
|
d2
|
l3
|
l4
|
H1
|
Kv при макс. значении
p-диапазона 2K
|
Kvs
|
Код товара
|
|
15
|
G3/4 |
R1/2
|
29
|
58
|
21,5
|
0,025 – 0,670
|
0,86
|
3719-02.000
|
|
Проходная модель термостатического клапана V-exact II с предварительной настройкой
|
DN
|
D
|
d2
|
l1
|
l2
|
H2
|
Kv при макс. значении
p-диапазона 2K
|
Kvs
|
Код товара
|
|
10
|
Rp3/8
|
R3/8
|
59
|
85
|
21,5
|
0,025 – 0,670
|
0,86
|
3712-01.000
|
|
15
|
Rp1/2
|
R1/2
|
66
|
95
|
21,5
|
0,025 – 0,670
|
0,86
|
3712-02.000
|
|
20
|
Rp3/4
|
R3/4
|
74
|
106
|
23,5
|
0,025 – 0,670
|
0,86
|
3712-03.000
|
|
Проходная модель термостатического клапана V-exact II с предварительной настройкой
Угловой с укороченными монтажными размерами
|
DN
|
D
|
d2
|
l1
|
l2
|
H2
|
Kv при макс. значении
p-диапазона 2K
|
Kvs
|
Код товара
|
|
10
|
Rp3/8
|
R3/8
|
50
|
75
|
21,5
|
0,025 – 0,670
|
0,86
|
3716-01.000
|
|
15
|
Rp1/2
|
R1/2
|
55 |
82 |
21,5
|
0,025 – 0,670
|
0,86
|
3716-02.000
|
|
Проходная модель термостатического клапана V-exact II с предварительной настройкой
с пресс-фитингом Viega 15 мм
|
DN
|
d2
|
l1
|
H2
|
Kv при макс. значении
p-диапазона 2K
|
Kvs
|
Код товара
|
|
15
|
R1/2
|
66 |
21,5
|
0,025 – 0,670
|
0,86
|
3718-15.000
|
|
Проходная модель термостатического клапана V-exact II с предварительной настройкой
с наружной резьбой G 3/4
|
DN
|
d1
|
d2
|
H2
|
Kv при макс. значении
p-диапазона 2K
|
Kvs
|
Код товара
|
|
15
|
G3/4 |
R1/2
|
21,5
|
0,025 – 0,670
|
0,86
|
3720-02.000
|
|
Проходная модель термостатического клапана V-exact II с предварительной настройкой
с коленом
|
DN
|
D
|
d2
|
l1
|
H2
|
Kv при макс. значении
p-диапазона 2K
|
Kvs
|
Код товара
|
|
15
|
Rp1/2 |
R1/2
|
66 |
21,5
|
0,025 – 0,670
|
0,86
|
3756-02.000
|
|
Осевой термостатический клапан V-exact II с предварительной настройкой
|
DN
|
D
|
d2
|
l3
|
l4
|
H1
|
Kv при макс. значении
p-диапазона 2K
|
Kvs
|
Код товара
|
|
10
|
Rp3/8
|
R3/8
|
26
|
52
|
31,5
|
0,025 – 0,670
|
0,86
|
3710-01.000
|
|
15
|
Rp1/2
|
R1/2
|
29
|
58
|
31,5
|
0,025 – 0,670
|
0,86
|
3710-02.000
|
|
Осевой термостатический клапан V-exact II с предварительной настройкой
с наружной резьбой G 3/4
|
DN
|
d1
|
d2
|
l3
|
l4
|
H1
|
Kv при макс. значении
p-диапазона 2K
|
Kvs
|
Код товара
|
|
15
|
G3/4 |
R1/2
|
29
|
58
|
31,5
|
0,025 – 0,670
|
0,86
|
3730-02.000
|
|
Двойной угловой термостатический клапан V-exact II с предварительной настройкой
Монтаж на радиаторе - слева
|
DN
|
D
|
d2
|
l3
|
l4
|
Kv при макс. значении
p-диапазона 2K
|
Kvs
|
Код товара
|
|
10
|
Rp3/8
|
R3/8
|
26
|
52
|
0,025 – 0,670
|
0,86
|
3713-01.000
|
|
15
|
Rp1/2
|
R1/2
|
29
|
58
|
0,025 – 0,670
|
0,86
|
3713-02.000
|
|
Двойной угловой термостатический клапан V-exact II с предварительной настройкой
с внешней резьбой G 3/4
Монтаж на радиаторе - слева
|
DN
|
d1
|
d2
|
l3
|
l4
|
Kv при макс. значении
p-диапазона 2K
|
Kvs
|
Код товара
|
|
15
|
G3/4
|
R1/2
|
29
|
58
|
0,025 – 0,670
|
0,86
|
3733-02.000
|
|
Двойной угловой термостатический клапан V-exact II с предварительной настройкой
Монтаж на радиаторе - справа
|
DN
|
D
|
d2
|
l3
|
l4
|
Kv при макс. значении
p-диапазона 2K
|
Kvs
|
Код товара
|
|
10
|
Rp3/8
|
R3/8
|
26
|
52
|
0,025 – 0,670
|
0,86
|
3714-01.000
|
|
15
|
Rp1/2
|
R1/2
|
29
|
58
|
0,025 – 0,670
|
0,86
|
3714-02.000
|
|
Двойной угловой термостатический клапан V-exact II с предварительной настройкой
с внешней резьбой G 3/4
Монтаж на радиаторе - справа
|
DN
|
d1
|
d2
|
l3
|
l4
|
Kv при макс. значении
p-диапазона 2K
|
Kvs
|
Код товара
|
|
15
|
G3/4 |
R1/2
|
29
|
58
|
0,025 – 0,670
|
0,86
|
3734-02.000
|
|
|
|
|
|
|
Область применения:
Системы отопления
Функция:
Регулирование
Закрытие
Диапазон размеров:
DN 10-32
Номинальное давление:
PN 10
Температура:
Макс. рабочая температура: 120°C, с защитным колпачком или приводом 100°C, с пресс-фитингом 110°C.
Мин. рабочая температура: -10°C
Материал:
Корпус клапана: коррозинно-стойкая литьевая бронза
Уплотнение: EPDM
Конус клапана: EPDM
Возвратная пружина: Нержавеющая сталь
Вставка клапана: Латунь
Всю верхнюю часть клапана можно заменить с помощью монтажного инструмента, не сливая теплоноситель из системы (DN 10 - DN 20).
Шток: Шток из стали Niro с уплотнением. Наружное уплотнительное кольцо можно заменить под давлением.
Обработка поверхностей:
Корпус клапана и фитинги покрыты никелем.
Маркировка:
Маркировка THE; код страны; стрелка; указывающая направления потока; маркировка DN и KEYMARK
Обозначение. Клапаны серии II – обозначение.
Черный защитный колпачок. Коробка маркирована черной этикеткой (DN 10 - DN 20).
Сертификация:
Термостатические клапаны отвечают следующим требованиям:
– Сертификация KEYMARK, согласно DIN EN 215.
KEYMARK - сертификация термостатических клапанов и термостатических головок (Брошюра «Термостатические головки»).
Соединение:
Клапаны могут соединяться со стальными трубами или трубами из медьсодержащих прецизионных сплавов или трубами Verbund при помощи компрессионных фитингов (только клапаны DN 15). При помощи компрессионных фитингов клапаны с наружной резьбой могут соединяться с пластиковой трубой. Клапаны с прессовым соединением Viega (15 мм) с фитингом SC-Contur подходят для медных труб, труб Viega Sanpress из нержавеющей стали и стальных труб Prestabo.
Соединение термостатических головок и приводов:
IMI Heimeier M30x1.5
Скачать техническое описание и ассортимент (1,78 МБ)
Скачать техническое описание и ассортимент аксессуаров и запасных частей (1,74 МБ)
|
|

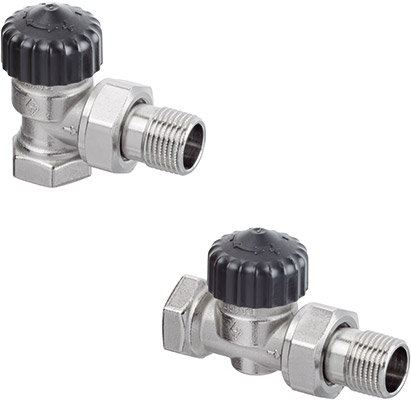

Угловая модель термостатического клапана Standard без предварительной настройки
|
DN
|
D
|
d2
|
l3
|
l4
|
l5
|
H1
|
Kv [xp]
1 K / 2 K
|
Kvs
|
Код товара
|
|
10
|
Rp3/8
|
R3/8
|
26
|
52
|
22
|
21,5
|
0,38 / 0,79
|
2,00
|
2201-01.000
|
|
15
|
Rp1/2
|
R1/2
|
29
|
58
|
26
|
21,5
|
0,38 / 0,79
|
2,00
|
2201-02.000
|
|
20
|
Rp3/4
|
R3/4
|
34
|
66
|
29
|
21,5
|
0,38 / 0,79
|
2,50
|
2201-03.000
|
|
25
|
Rp1
|
R1
|
40
|
75
|
32,5
|
23
|
0,70 / 1,35
|
5,70
|
2201-04.000
|
|
32
|
Rp1 1/4
|
R1 1/4
|
46
|
85
|
39
|
23
|
0,80 / 1,60
|
6,70
|
2201-05.000
|
|
Угловая модель термостатического клапана Standard без предварительной настройки
с укороченными монтажными размерами
|
DN
|
D
|
d2
|
l3
|
l4
|
l5
|
H1
|
Kv [xp]
1 K / 2 K
|
Kvs
|
Код товара
|
|
10
|
Rp3/8
|
R3/8
|
24
|
49 |
20
|
21,5
|
0,38 / 0,79
|
2,00
|
2215-01.000
|
|
15
|
Rp1/2
|
R1/2
|
26
|
53
|
23
|
21,5
|
0,38 / 0,79
|
2,00
|
2215-02.000
|
|
20
|
Rp3/4
|
R3/4
|
30
|
63
|
26
|
21,5
|
0,38 / 0,79
|
2,50
|
2215-03.000
|
|
Угловая модель термостатического клапана Standard без предварительной настройки
с прессфитингом Viega 15 мм
|
DN
|
d2
|
l3
|
l4
|
H1
|
Kv [xp]
1 K / 2 K
|
Kvs
|
Код товара
|
|
15
|
R1/2
|
29
|
58
|
21,5
|
0,38 / 0,79
|
2,00
|
2291-15.000
|
|
Проходная модель термостатического клапана Standard без предварительной настройки
|
DN
|
D
|
d2
|
l1
|
l2
|
H2
|
Kv [xp]
1 K / 2 K
|
Kvs
|
Код товара
|
|
10
|
Rp3/8
|
R3/8
|
59
|
85
|
21,5
|
0,38 / 0,79
|
1,50
|
2202-01.000
|
|
15
|
Rp1/2
|
R1/2
|
66
|
95
|
21,5
|
0,38 / 0,79
|
2,00
|
2202-02.000
|
|
20
|
Rp3/4
|
R3/4
|
74
|
106
|
23,5
|
0,38 / 0,79
|
2,50
|
2202-03.000
|
|
25
|
Rp1
|
R1
|
84
|
118
|
30,5
|
0,70 / 1,35
|
5,70
|
2202-04.000
|
|
32
|
Rp1 1/4
|
R1 1/4
|
95
|
135
|
30,5
|
0,80 / 1,60
|
6,70
|
2202-05.000
|
|
Проходная модель термостатического клапана Standard без предварительной настройки
Угловой с укороченными монтажными размерами
|
DN
|
D
|
d2
|
l1
|
l2
|
H2
|
Kv [xp]
1 K / 2 K
|
Kvs
|
Код товара
|
|
10
|
Rp3/8
|
R3/8
|
50
|
75 |
21,5
|
0,38 / 0,79
|
1,50
|
2216-01.000
|
|
15
|
Rp1/2
|
R1/2
|
55 |
82 |
21,5
|
0,38 / 0,79
|
2,00
|
2216-02.000
|
|
20
|
Rp3/4
|
R3/4
|
65 |
98 |
23,5
|
0,38 / 0,79
|
2,50
|
2216-03.000
|
|
Проходная модель термостатического клапана Standard без предварительной настройки
с прессфитингом Viega 15 мм
|
DN
|
d2
|
l1
|
H2
|
Kv [xp]
1 K / 2 K
|
Kvs
|
Код товара
|
|
15
|
R1/2
|
66 |
21,5
|
0,38 / 0,79
|
2,00
|
2292-15.000
|
|
Проходная модель термостатического клапана Standard без предварительной настройки
плоское уплотнение
|
DN
|
d1
|
H2
|
Kv [xp]
1 K / 2 K
|
Kvs
|
Код товара
|
|
15
|
G3/4
|
21,5
|
0,38 / 0,79
|
2,00
|
2274-02.000
|
|
20
|
G1
|
23,5
|
0,38 / 0,79
|
2,50
|
2272-03.000
|
|
Проходная модель термостатического клапана Standard без предварительной настройки
с коленом
|
DN
|
D
|
d2
|
l1
|
H2
|
Kv [xp]
1 K / 2 K
|
Kvs
|
Код товара
|
|
15
|
Rp1/2 |
R1/2
|
66 |
21,5
|
0,38 / 0,79
|
2,00
|
2206-02.000
|
|
Осевой термостатический клапан Standard без предварительной настройки
|
DN
|
D
|
d2
|
l3
|
l4
|
H1
|
Kv [xp]
1 K / 2 K
|
Kvs
|
Код товара
|
|
10
|
Rp3/8
|
R3/8
|
26
|
52
|
31,5
|
0,38 / 0,79
|
1,50
|
2225-01.000
|
|
15
|
Rp1/2
|
R1/2
|
29
|
58
|
31,5
|
0,38 / 0,79
|
1,50
|
2225-02.000
|
|
Осевой термостатический клапан Standard без предварительной настройки
с наружной резьбой G 3/4
|
DN
|
d1
|
d2
|
l3
|
l4
|
H1
|
Kv [xp]
1 K / 2 K
|
Kvs
|
Код товара
|
|
15
|
G3/4
|
R1/2
|
29
|
58
|
31,5
|
0,38 / 0,79
|
1,50
|
2235-02.000
|
|
Двойной угловой термостатический клапан Standard без предварительной настройки
Монтаж на радиаторе - слева
|
DN
|
D
|
d2
|
l3
|
l4
|
Kv [xp]
1 K / 2 K
|
Kvs
|
Код товара
|
|
10
|
Rp3/8
|
R3/8
|
26
|
52
|
0,38 / 0,79
|
1,30
|
2311-01.000
|
|
15
|
Rp1/2
|
R1/2
|
29
|
58
|
0,38 / 0,79
|
1,50
|
2311-02.000
|
|
Двойной угловой термостатический клапан Standard без предварительной настройки
с внешней резьбой G 3/4
Монтаж на радиаторе - слева
|
DN
|
d1
|
d2
|
l3
|
l4
|
Kv [xp]
1 K / 2 K
|
Kvs
|
Код товара
|
|
15
|
G3/4
|
R1/2
|
29
|
58
|
0,38 / 0,79
|
1,50
|
2313-02.000
|
|
Двойной угловой термостатический клапан Standard без предварительной настройки
Монтаж на радиаторе - справа
|
DN
|
D
|
d2
|
l3
|
l4
|
Kv [xp]
1 K / 2 K
|
Kvs
|
Код товара
|
|
10
|
Rp3/8
|
R3/8
|
26
|
52
|
0,38 / 0,79
|
1,30
|
2310-01.000
|
|
15
|
Rp1/2
|
R1/2
|
29
|
58
|
0,38 / 0,79
|
1,50
|
2310-02.000
|
|
Двойной угловой термостатический клапан Standard без предварительной настройки
с внешней резьбой G 3/4
Монтаж на радиаторе - справа
|
DN
|
d1
|
d2
|
l3
|
l4
|
Kv [xp]
1 K / 2 K
|
Kvs
|
Код товара
|
|
15
|
G3/4
|
R1/2
|
29
|
58
|
0,38 / 0,79
|
1,50
|
2312-02.000
|
|
|
|
|
|
Область применения:
Системы отопления
Функция:
Регулирование
Закрытие
Диапазон размеров:
DN 10-32
Номинальное давление:
PN 10
Температура:
Макс. рабочая температура: 120°C, с защитным колпачком или приводом 100°C.
Мин. рабочая температура: -10°C
Материал:
Корпус клапана: коррозинно-стойкая литьевая бронза
Уплотнение: EPDM
Конус клапана: EPDM
Возвратная пружина: Нержавеющая сталь
Вставка клапана: Латунь
Всю верхнюю часть клапана можно заменить с помощью монтажного инструмента HEIMEIER, не сливая теплоноситель из системы (DN 10, DN 15).
Шток: Шток из стали Niro с уплотнением. Наружное уплотнительное кольцо можно заменить под давлением.
Обработка поверхностей:
Корпус клапана и фитинги покрыты никелем.
Маркировка:
Маркировка THE; код страны; стрелка; указывающая направления потока; маркировка DN и KEYMARK Обозначение.
Голубой защитный колпачок. Коробка маркирована голубой этикеткой (DN 10, DN 15).
KEYMARK - сертификация термостатических клапанов и термостатических головок (Брошюра «Термостатические головки»).
Соединение:
Клапаны могут соединяться со стальными трубами или трубами из медьсодержащих прецизионных сплавов или трубами Verbund при помощи компрессионных фитингов (только клапаны DN 15). При помощи компрессионных фитингов клапаны с наружной резьбой могут соединяться с пластиковой трубой.
Соединение термостатических головок и приводов:
IMI Heimeier M30x1.5
Скачать техническое описание и ассортимент (0,81 МБ)
Скачать техническое описание и ассортимент аксессуаров и запасных частей (1,74 МБ)
|
|
Угловая модель термостатического клапана с малым гидравлическим сопротивлением без предварительной настройки
|
DN
|
D
|
d2
|
l3
|
l4
|
l5
|
H1
|
Kv [xp]
1 K / 2 K
|
Kvs
|
Код товара
|
|
10
|
Rp3/8
|
R3/8
|
26
|
52
|
22
|
21,5
|
0,46 / 0,92
|
2,30
|
2241-01.000
|
|
15
|
Rp1/2
|
R1/2
|
29
|
58
|
26
|
21,5
|
0,46 / 0,92
|
3,10
|
2241-02.000
|
|
20
|
Rp3/4
|
R3/4
|
34
|
66
|
29
|
21,5
|
0,70 / 1,35
|
5,70
|
2241-03.000
|
|
25
|
Rp1
|
R1
|
40
|
75
|
32,5
|
23
|
0,70 / 1,35
|
5,70
|
2201-04.000
|
|
32
|
Rp1 1/4
|
R1 1/4
|
46
|
85
|
39
|
23
|
0,80 / 1,60
|
6,70
|
2201-05.000
|
|
Проходная модель термостатического клапана с малым гидравлическим сопротивлением без предварительной настройки
|
DN
|
D
|
d2
|
l1
|
l2
|
H2
|
Kv [xp]
1 K / 2 K
|
Kvs
|
Код товара
|
|
10
|
Rp3/8
|
R3/8
|
59
|
85
|
21,5
|
0,46 / 0,92
|
1,80
|
2242-01.000
|
|
15
|
Rp1/2
|
R1/2
|
66
|
95
|
21,5
|
0,46 / 0,92
|
2,50
|
2242-02.000
|
|
20
|
Rp3/4
|
R3/4
|
74
|
106
|
23,5
|
0,70 / 1,35
|
4,50
|
2242-03.000
|
|
25
|
Rp1
|
R1
|
84
|
118
|
30,5
|
0,70 / 1,35
|
5,70
|
2202-04.000
|
|
32
|
Rp1 1/4
|
R1 1/4
|
95
|
135
|
30,5
|
0,80 / 1,60
|
6,70
|
2202-05.000
|
|
Проходная модель термостатического клапана с малым гидравлическим сопротивлением без предварительной настройки
плоское уплотнение
|
DN
|
d1
|
H2
|
Kv [xp]
1 K / 2 K
|
Kvs
|
Код товара
|
|
15
|
G3/4
|
21,5
|
0,46/ 0,92
|
2,50
|
2276-02.000
|
|
Проходная модель термостатического клапана с малым гидравлическим сопротивлением без предварительной настройки
с коленом
|
DN
|
D
|
d2
|
l1
|
H2
|
Kv [xp]
1 K / 2 K
|
Kvs
|
Код товара
|
|
15
|
Rp1/2
|
R1/2
|
66
|
21,5
|
0,46 / 0,92
|
2,50
|
2244-02.000
|
|
Осевой термостатический клапан с малым гидравлическим сопротивлением без предварительной настройки
|
DN
|
D
|
d2
|
l3
|
l4
|
H1
|
Kv [xp]
1 K / 2 K
|
Kvs
|
Код товара
|
|
10
|
Rp3/8
|
R3/8
|
26
|
52
|
31,5
|
0,46 / 0,92
|
1,80
|
2245-01.000
|
|
15
|
Rp1/2
|
R1/2
|
29
|
58
|
31,5
|
0,46 / 0,92
|
2,50
|
2245-02.000
|
|
Двойной угловой термостатический клапан с малым гидравлическим сопротивлением без предварительной настройки
Монтаж на радиаторе - слева
|
DN
|
D
|
d2
|
l3
|
l4
|
Kv [xp]
1 K / 2 K
|
Kvs
|
Код товара
|
|
10
|
Rp3/8
|
R3/8
|
26
|
52
|
0,46 / 0,92
|
1,50
|
2341-01.000
|
|
15
|
Rp1/2
|
R1/2
|
29
|
58
|
0,46 / 0,92
|
1,85
|
2341-02.000
|
|
Двойной угловой термостатический клапан с малым гидравлическим сопротивлением без предварительной настройки
с внешней резьбой G 3/4
Монтаж на радиаторе - слева
|
DN
|
d1
|
d2
|
l3
|
l4
|
Kv [xp]
1 K / 2 K
|
Kvs
|
Код товара
|
|
15
|
G3/4
|
R1/2
|
29
|
58
|
0,46 / 0,92
|
1,85
|
2343-02.000
|
|
Двойной угловой термостатический клапан с малым гидравлическим сопротивлением без предварительной настройки
Монтаж на радиаторе - справа
|
DN
|
D
|
d2
|
l3
|
l4
|
Kv [xp]
1 K / 2 K
|
Kvs
|
Код товара
|
|
10
|
Rp3/8
|
R3/8
|
26
|
52
|
0,46 / 0,92
|
1,50
|
2340-01.000
|
|
15
|
Rp1/2
|
R1/2
|
29
|
58
|
0,46 / 0,92
|
1,85
|
2340-02.000
|
|
Двойной угловой термостатический клапан с малым гидравлическим сопротивлением без предварительной настройки
с внешней резьбой G 3/4
Монтаж на радиаторе - справа
|
DN
|
d1
|
d2
|
l3
|
l4
|
Kv [xp]
1 K / 2 K
|
Kvs
|
Код товара
|
|
15
|
G3/4
|
R1/2
|
29
|
58
|
0,46 / 0,92
|
1,85
|
2342-02.000
|
|
|
|
|
|
|
Область применения:
Системы отопления
Функция:
Регулирование
Ограничение расхода
Закрытие
Диапазон размеров:
DN 10-20
Номинальное давление:
PN 10
Температура:
Макс. рабочая температура: 120°C, с защитным колпачком или приводом 100°C, с пресс-фитингом 110°C.
Мин. рабочая температура: -10°C
Диапазон расхода:
Расход может быть предварительно настроен в следующем диапазоне: 10-150 л/ч.
Заводская настройка 150 л/ч.
(Максимально номинальный расход qmN при 10 kPa согласно EN 215: 115 л/ч)
Перепад давления (ΔpV):
Макс. перепад давления: 60 кПа
Мин. перепад давления:
10 – 100 л/ч = 10 кПа
100 – 150 л/ч = 15 кПа
Материал:
Корпус клапана: Латунь
Уплотнение: EPDM
Конус клапана: EPDM
Возвратная пружина: Нержавеющая сталь
Вставка клапана: Латунь, Полифениленсульфид
Всю верхнюю часть клапана можно заменить с помощью монтажного инструмента HEIMEIER, не сливая теплоноситель из системы.
Шток: Шток из стали Niro с уплотнением из двойного уплотнительного кольца. Наружное уплотнительное кольцо можно заменить под давлением.
Обработка поверхностей:
Корпус клапана и фитинги покрыты никелем.
Маркировка:
Маркировка THE; код страны; стрелка; указывающая направления потока; маркировка DN и KEYMARK
Обозначение. Клапаны серии II+ обозначение.
Оранжевый защитный колпачок.
Стандарты:
Клапаны Eclipse F должны соответствовать следующим требованиям:
– Изделия сертифицированы и испытаны KEYMARK согласно DIN EN 215. (Применяется для сертификации KEYMARK и тестирований)
Соединение:
Версия с внутренней резьбой предназначена для подключения к резьбовой трубе или в сочетании с компрессионными фитингами к медной или стальной прецизионной трубе. Не подходит для компрессионных фитингов для многослойных труб.
Соединение термостатических головок и приводов:
IMI Heimeier M30x1.5
Скачать техническое описание и ассортимент (1,15 МБ)
|
|
Угловая модель термостатического клапана Eclipse F с ограничителем расхода
|
DN
|
D
|
d2
|
l3
|
l4
|
l5
|
H1
|
Диапазон расхода, л/ч
|
Код товара
|
|
10
|
Rp3/8
|
R3/8
|
24
|
49
|
20
|
24
|
10-150
|
3461-01.000
|
|
15
|
Rp1/2
|
R1/2
|
26
|
53
|
23
|
23,5
|
10-150
|
3461-02.000
|
|
20
|
Rp3/4
|
R3/4
|
30
|
63
|
26
|
21,5
|
10-150
|
3461-03.000
|
|
Проходная модель термостатического клапана Eclipse F с ограничителем расхода
|
DN
|
D
|
d2
|
l1
|
l2
|
H2
|
Диапазон расхода, л/ч
|
Код товара
|
|
10
|
Rp3/8
|
R3/8
|
50
|
76
|
22,5
|
10-150
|
3462-01.000
|
|
15
|
Rp1/2
|
R1/2
|
55
|
83
|
22,5
|
10-150
|
3462-02.000
|
|
20
|
Rp3/4
|
R3/4
|
65
|
97
|
22,5
|
10-150
|
3462-03.000
|
|
Осевой термостатический клапан Eclipse F с ограничителем расхода
|
DN
|
D
|
d2
|
l3
|
l4
|
H1
|
Диапазон расхода, л/ч
|
Код товара
|
|
10
|
Rp3/8
|
R3/8
|
24,5
|
50
|
34,5
|
10-150
|
3460-01.000
|
|
15
|
Rp1/2
|
R1/2
|
26
|
53
|
34,5
|
10-150
|
3460-02.000
|
|
20
|
Rp3/4
|
R3/4
|
30
|
63
|
34,5
|
10-150
|
3460-03.000
|
|
|
|
|
|
|
Термостатический клапан Eclipse оснащен уникальным встроенным ограничителем, который регулирует избыточный расход. Расход регулируется непосредственно на клапане. После корректировки он не будет превышен даже при наличии изменений нагрузки в системе. Клапан контролирует расход независимо от перепада давления. Следовательно, сложные расчеты, чтобы определить настройку не требуется.
Ключевые особенности:
- Встроенный ограничитель расхода. Устраняет перерасходы.
- Простая регулировка. Преднастройка обеспечит проектный расход.
- Диапазон расхода от 10 до 150 л/ч. Широкий диапазон настроек.
- Идеально подходит для модернизации систем. Стандартные размеры.
- Все корпуса клапанов с маркировкой II+ могут быть модернизированы в Eclipse. То есть V-exact II, Standard, Multilux, Multilux 4-Set.
Область применения:
Системы отопления
Функция:
- Регулирование
- Ограничение расхода
- Закрытие
Диапазон размеров:
DN 10-20
Номинальное давление:
PN 10
Температура:
Макс. рабочая температура: 120°C, с защитным колпачком или приводом 100°C, с пресс-фитингом 110°C.
Мин. рабочая температура: -10°C
Диапазон расхода:
Расход может быть предварительно настроен в следующем диапазоне: 10-150 л/ч.
Заводская настройка 150 л/ч.
(Максимально номинальный расход qmN при 10 кПа согласно EN 215: 110 л/ч)
Перепад давления (ΔpV):
Макс. перепад давления:
60 кПа (<30 db="" a="" br="">
Мин. перепад давления:
10 – 100 л/ч = 10 кПа
100 – 150 л/ч = 15 кПа
Материал:
Корпус клапана: коррозинно-стойкая литьевая бронза
Уплотнение: EPDM
Конус клапана: EPDM
Возвратная пружина: Нержавеющая сталь
Вставка клапана: Латунь, Полифениленсульфид
Всю верхнюю часть клапана можно заменить с помощью монтажного инструмента HEIMEIER, не сливая теплоноситель из системы.
Шток: Шток из стали Niro с уплотнением из двойного уплотнительного кольца.
Обработка поверхностей:
Корпус клапана и фитинги покрыты никелем.
Маркировка:
Маркировка THE; код страны; стрелка; указывающая направления потока; маркировка DN и KEYMARK
Обозначение. Клапаны серии II+ обозначение.
Оранжевый защитный колпачок.
Стандарты:
Клапаны Eclipse должны соответствовать следующим требованиям:
– Изделия сертифицированы и испытаны KEYMARK согласно DIN EN 215, серия D.
Соединение:
Клапаны могут соединяться со стальными трубами или трубами из медьсодержащих прецизионных сплавов или трубами Verbund при помощи компрессионных фитингов (только клапаны DN 15). При помощи компрессионных фитингов клапаны с наружной резьбой могут соединяться с пластиковой трубой. Клапаны с прессовым соединением Viega (15 мм) с фитингом SC-Contur подходят для медных труб, труб Viega Sanpress из нержавеющей стали и стальных труб Prestabo.
Соединение термостатических головок и приводов:
HEIMEIER M30x1,5
Скачать техническое описание и ассортимент (2,86 МБ)
|
|

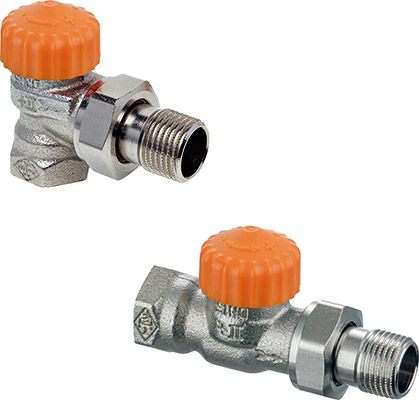

Термостатический клапан Eclipse угловой
| |
|
|
|
|
|
KOD
|
DN
|
D
|
d2
|
Диапазон расхода, л/ч
|
| 3931-01.000 |
10 |
Rp3/8 |
R3/8 |
10-150 |
| 3931-02.000 |
15 |
Rp1/2 |
R1/2 |
10-150 |
| 3931-03.000 |
20 |
Rp3/4 |
R3/4 |
10-150 |
|
Термостатический клапан Eclipse проходной
| |
|
|
|
|
|
KOD
|
DN
|
D
|
d2
|
Диапазон расхода, л/ч
|
| 3932-01.000 |
10 |
Rp3/8 |
R3/8 |
10-150 |
| 3932-02.000 |
15 |
Rp1/2 |
R1/2 |
10-150 |
| 3932-03.000 |
20 |
Rp3/4 |
R3/4 |
10-150 |
|
Термостатический клапан Eclipse осевой
| |
|
|
|
|
|
KOD
|
DN
|
D
|
d2
|
Диапазон расхода, л/ч
|
| 3930-01.000 |
10 |
Rp3/8 |
R3/8 |
10-150 |
| 3930-02.000 |
15 |
Rp1/2 |
R1/2 |
10-150 |
|
|
|
|
|
|
Область применения:
Системы отопления
Функция:
Регулирование
Бесступенчатая настройка
Закрытие
Диапазон размеров:
DN 10-20
Номинальное давление:
PN 10
Температура:
Макс. рабочая температура: 120°C, с защитным колпачком или приводом 100°C, с пресс-фитингом 110°C.
Мин. рабочая температура: 2°C
Материал:
Корпус клапана: Латунь
Уплотнение: EPDM
Конус клапана: EPDM
Возвратная пружина: Нержавеющая сталь
Вставка клапана: Латунь, Полифениленсульфид
Всю верхнюю часть клапана можно заменить с помощью монтажного инструмента HEIMEIER, не сливая теплоноситель из системы.
Шток: Шток из стали Niro с уплотнением из двойного уплотнительного кольца. Наружное уплотнительное кольцо можно заменить под давлением.
Обработка поверхностей:
Корпус клапана и фитинги покрыты никелем.
Маркировка:
Маркировка THE; код страны; стрелка; указывающая направления потока; маркировка DN и KEYMARK
Обозначение. II + обозначение.Белый защитный колпачок.
Белый защитный колпачок.
Стандарты:
Клапаны Calypso exact должны соответствовать следующим требованиям:
– Изделия сертифицированы и испытаны KEYMARK согласно DIN EN 215.
– «улучшенная версия» и «стандартная версия» по спецификации FW 507 составлена Arbeitsgemeinschaft Fernwärme (AGFW) (Рабочая группа по Теплоснабжению).
Соединение:
Версия с внутренней резьбой предназначена для подключения к резьбовой трубе или в сочетании с компрессионными фитингами к медной или стальной прецизионной трубе. Не подходит для компрессионных фитингов для многослойных труб.
Соединение термостатических головок и приводов:
IMI Heimeier M30x1.5
Скачать техническое описание и ассортимент (1,54 МБ)
|
|
Угловая модель термостатического клапана CALYPSO exact с предварительной настройкой
|
DN
|
D
|
d2
|
l3
|
l4
|
l5
|
H1
|
Kv при макс. значении
p-диапазона 2K
|
Kvs
|
Код товара
|
|
10
|
Rp3/8
|
R3/8
|
24
|
49
|
20
|
24
|
0,025 - 0,670
|
0,86
|
3451-01.000
|
|
15
|
Rp1/2
|
R1/2
|
26
|
53
|
23
|
23,5
|
0,025 - 0,670
|
0,86
|
3451-02.000
|
|
20
|
Rp3/4
|
R3/4
|
30
|
63
|
26
|
21,5
|
0,025 - 0,670
|
0,86
|
3451-03.000
|
|
Проходная модель термостатического клапана CALYPSO exact с предварительной настройкой
|
DN
|
D
|
d2
|
l1
|
l2
|
H2
|
Kv при макс. значении
p-диапазона 2K
|
Kvs
|
Код товара
|
|
10
|
Rp3/8
|
R3/8
|
50
|
76
|
22,5
|
0,025 - 0,670
|
0,86
|
3452-01.000
|
|
15
|
Rp1/2
|
R1/2
|
55
|
83
|
22,5
|
0,025 - 0,670
|
0,86
|
3452-02.000
|
|
20
|
Rp3/4
|
R3/4
|
65
|
97
|
22,5
|
0,025 - 0,670
|
0,86
|
3452-03.000
|
|
Осевой термостатический клапан CALYPSO exact с предварительной настройкой
|
DN
|
D
|
d2
|
l3
|
l4
|
H1
|
Kv при макс. значении
p-диапазона 2K
|
Kvs
|
Код товара
|
|
10
|
Rp3/8
|
R3/8
|
24,5
|
50
|
34,5
|
0,025 - 0,670
|
0,86
|
3450-01.000
|
|
15
|
Rp1/2
|
R1/2
|
26
|
53
|
34,5
|
0,025 - 0,670
|
0,86
|
3450-02.000
|
|
20
|
Rp3/4
|
R3/4
|
30
|
63
|
34,5
|
0,025 - 0,670
|
0,86
|
3450-03.000
|
|
|
|
|
|
|
Термостатические клапаны Calypso применяются в двухтрубных или однотрубных насосных системах теплоснабжения с нормальной разницей температур. Двойное кольцевое уплотнение гарантирует долговечную эксплуатацию без необходимости обслуживания.
Ключевые особенности
- Двойное уплотнительное кольцо. Для обеспечения надежной работы.
- Замена термостатической вставки под давлением. Для DN 10 и 20.
Область применения:
Системы отопления
Функция:
Диапазон размеров:
DN 10-20
Номинальное давление:
PN 10
Температура:
Макс. рабочая температура: 120°C, с защитным колпачком или приводом 100°C.
Мин. рабочая температура: 2°C
Материал:
Корпус клапана: Латунь
Уплотнение: EPDM
Конус клапана: EPDM
Возвратная пружина: Нержавеющая сталь
Вставка клапана: Латунь
Всю верхнюю часть клапана можно заменить с помощью монтажного инструмента HEIMEIER, не сливая теплоноситель из системы.
Шток: Шток из стали Niro с уплотнением. Наружное уплотнительное кольцо можно заменить под давлением.
Обработка поверхностей:
Корпус клапана и фитинги покрыты никелем.
Маркировка:
Маркировка THE; код страны; стрелка; указывающая направления потока; маркировка DN и KEYMARK
Обозначение. Клапаны серии II+ обозначение.
Черный защитный колпачок. Вставка с черной маркировкой.
Сертификация:
Термостатические клапаны отвечают следующим требованиям:
– Сертификация KEYMARK, согласно DIN EN 215.
Соединение:
Версия с внутренней резьбой предназначена для подключения к резьбовой трубе или в сочетании с компрессионными фитингами к медной или стальной прецизионной трубе. Не подходит для компрессионных фитингов для многослойных труб. При помощи компрессионных фитингов клапаны с наружной резьбой могут соединяться с пластиковой трубой.
Соединение термостатических головок и приводов:
HEIMEIER M30x1,5
Скачать техническое описание и ассортимент (1,68 МБ)
|
|
Термостатический клапан Calypso угловой
| |
|
|
|
|
|
KOD
|
DN
|
D
|
d2
|
Kvs
|
| 3441-01.000 |
10 |
Rp3/8 |
R3/8 |
2,00 |
| 3441-02.000 |
15 |
Rp1/2 |
R1/2 |
2,00 |
| 3441-03.000 |
20 |
Rp3/4 |
R3/4 |
2,50 |
|
Термостатический клапан Calypso проходной
| |
|
|
|
|
|
KOD
|
DN
|
D
|
d2
|
Kvs
|
| 3442-01.000 |
10 |
Rp3/8 |
R3/8 |
1,50 |
| 3442-02.000 |
15 |
Rp1/2 |
R1/2 |
2,00 |
| 3442-03.000 |
20 |
Rp3/4 |
R3/4 |
2,50 |
|
Термостатический клапан Calypso осевой
| |
|
|
|
|
|
KOD
|
DN
|
D
|
d2
|
Kvs
|
| 3440-01.000 |
10 |
Rp3/8 |
R3/8 |
1,50 |
| 3440-02.000 |
15 |
Rp1/2 |
R1/2 |
1,50 |
| 3440-03.000 |
20 |
Rp3/4 |
R3/4 |
2,00 |
|
|
|
|
|
|
Область применения:
Системы отопления
Функция:
Регулирование
Бесступенчатая настройка (V-exact II)
Закрытие
Предотвращениe возникновения шума в системе с ошибочным подключением подающего и обратного трубопроводов
Диапазон размеров:
DN 10-15
Номинальное давление:
PN 10
Температура:
Макс. рабочая температура: 120°C, с защитным колпачком или приводом 100°C, с пресс-фитингом 110°C.
Мин. рабочая температура: -10°C
Материал:
Корпус клапана: коррозинно-стойкая литьевая бронза
Уплотнение: EPDM
Конус клапана: EPDM
Возвратная пружина: Нержавеющая сталь
Вставка клапана: Латунь, PPS
Всю верхнюю часть клапана можно заменить с помощью монтажного инструмента HEIMEIER, не сливая теплоноситель из системы.
Шток: Шток из стали Niro с уплотнением из двойного уплотнительного кольца. Наружное уплотнительное кольцо можно заменить под давлением
Обработка поверхностей:
Корпус клапана и фитинги покрыты никелем.
Маркировка:
THE, направление потока, DN и II.
Без предварительной настройки: Черный защитный колпачок. Коробка маркирована черной этикеткой.
С предварительной настройки: Белый защитный колпачок.
Соединение:
Клапаны могут соединяться со стальными трубами или трубами из медьсодержащих прецизионных сплавов или трубами Verbund при помощи компрессионных фитингов (только клапаны DN 15).
Соединение термостатических головок и приводов:
IMI Heimeier M30x1.5
Скачать техническое описание и ассортимент (0,96 МБ)
Скачать техническое описание и ассортимент аксессуаров и запасных частей (1,74 МБ)
|
|
Угловая модель термостатического клапана обратного потока с предварительной настройкой (V-exact II)
|
DN
|
D
|
d2
|
l3
|
l4
|
H1
|
Kv при макс. значении
p-диапазона 2K
|
Kvs
|
Код товара
|
|
10 (3/8")
|
Rp3/8
|
R3/8
|
26
|
52
|
21,5
|
0,025 – 0,670
|
0,86
|
9103-01.000
|
|
15 (1/2")
|
Rp1/2
|
R1/2
|
29
|
58
|
21,5
|
0,025 – 0,670
|
0,86
|
9103-02.000
|
|
Проходная модель термостатического клапана обратного потока с предварительной настройкой (V-exact II)
|
DN
|
D
|
d2
|
l1
|
l2
|
H2
|
Kv при макс. значении
p-диапазона 2K
|
Kvs
|
Код товара
|
|
10 (3/8")
|
Rp3/8
|
R3/8
|
59
|
85
|
21,5
|
0,025 – 0,670
|
0,86
|
9104-01.000
|
|
15 (1/2")
|
Rp1/2
|
R1/2
|
66
|
95
|
21,5
|
0,025 – 0,670
|
0,86
|
9104-02.000
|
|
Угловая модель термостатического клапана обратного потока без предварительной настройки
|
DN
|
D
|
d2
|
l3
|
l4
|
H1
|
Kv [xp]
1 K / 2 K
|
Kvs
|
Код товара
|
|
10 (3/8")
|
Rp3/8
|
R3/8
|
26
|
52
|
21,5
|
0,38 / 0,79
|
2,00
|
9101-01.000
|
|
15 (1/2")
|
Rp1/2
|
R1/2
|
29
|
58
|
21,5
|
0,38 / 0,79
|
2,00
|
9101-02.000
|
|
Проходная модель термостатического клапана обратного потока без предварительной настройки
|
DN
|
D
|
d2
|
l1
|
l2
|
H2
|
Kv [xp]
1 K / 2 K
|
Kvs
|
Код товара
|
|
10 (3/8")
|
Rp3/8
|
R3/8
|
59
|
85
|
21,5
|
0,38 / 0,79
|
1,50
|
9102-01.000
|
|
15 (1/2")
|
Rp1/2
|
R1/2
|
66
|
95
|
21,5
|
0,38 / 0,79
|
2,00
|
9102-02.000
|
|
|
|
|

|
Область применения:
Двухтрубные и однотрубные системы отопления.
Функция:
Регулирование
Закрытие
Предотвращение дополнительных перепадов давления
Гарантия минимальной циркуляции теплоносителя/p>
Диапазон размеров:
DN 15
Номинальное давление:
PN 10
Температура:
Макс. рабочая температура: 120°C, с защитным колпачком или приводом 100°C.
Мин. рабочая температура: -10°C
Материал:
Корпус клапана: коррозинно-стойкая литьевая бронза
Т-образный байпас: медь
Уплотнение: EPDM
Конус клапана: EPDM
Возвратная пружина: Нержавеющая сталь
Вставка клапана: Латунь
Шток: Шток из стали Niro с двойным уплотнительным кольцом. Наружное уплотнительное кольцо можно заменить под давлением.
Обработка поверхностей:
Корпус клапана и фитинги покрыты никелем.
Маркировка:
THE, направление потока. Черный защитный колпачок.
Соединение:
Корпус клапана и Т-обратный байпас разработаны с возможностью резьбового соединения, соединения с помощью компрессионных фитингов для медных, тонкостенных стальных или металлопластиковых трубопроводов.
Байпас соединяется с:
компрессионным фитингом DN 15,
ниппелем DN 15 или ниппелем под пайку DN 15
Соединение термостатических головок и приводов:
IMI Heimeier M30x1.5
Скачать техническое описание и ассортимент (0,45 МБ)
Скачать техническое описание и ассортимент аксессуаров и запасных частей (1,74 МБ)
|
|
Термостатический трехходовой клапан без предварительной настройки, с автоматическим регулированием байпаса
монтаж на радиаторе - слева
|
Соединение байпаса
|
DN
|
D
|
d2
|
Значение Kv
для радиатора
Значение р-диапазона
1 K / 2 K 1)
|
Общее значение Kv 2)
|
Код товара
|
|
Диаметр 15 Компрессионный фитинг
|
15
|
Rp1/2
|
R1/2
|
0,38 / 0,73
|
1,45
|
4149-02.000
|
|
DN 15 (1/2”) Резьбовой штуцер
|
15
|
Rp1/2
|
R1/2
|
0,38 / 0,73
|
1,45
|
4151-02.000
|
|
Диаметр 15 Штуцер под пайку
|
15
|
Rp1/2
|
R1/2
|
0,38 / 0,73
|
1,45
|
4153-02.000
|
|
Термостатический трехходовой клапан без предварительной настройки, с автоматическим регулированием байпаса
монтаж на радиаторе - справа
|
Соединение байпаса
|
DN
|
D
|
d2
|
Значение Kv
для радиатора
Значение р-диапазона
1 K / 2 K 1)
|
Общее значение Kv 2)
|
Код товара
|
|
Диаметр 15 Компрессионный фитинг
|
15
|
Rp1/2
|
R1/2
|
0,38 / 0,73
|
1,45
|
4148-02.000
|
|
DN 15 (1/2”) Резьбовой штуцер
|
15
|
Rp1/2
|
R1/2
|
0,38 / 0,73
|
1,45
|
4150-02.000
|
|
Диаметр 15 Штуцер под пайку
|
15
|
Rp1/2
|
R1/2
|
0,38 / 0,73
|
1,45
|
4152-02.000
|
|
Тройник байпаса
монтаж на радиаторе слева или справа
|
Соединение байпаса
|
DN
|
D
|
d2
|
Код товара
|
|
Диаметр 15 Компрессионный фитинг
|
15
|
Rp1/2
|
R1/2
|
4156-02.000
|
|
DN 15 (1/2”) Резьбовой штуцер
|
15
|
Rp1/2
|
R1/2
|
4154-02.000
|
|
Диаметр 15 Штуцер под пайку
|
15
|
Rp1/2
|
R1/2
|
4155-02.000
|
|
|
|
|
|
|
Область применения:
Системы отопления.
Функция:
Регулирование
Закрытие
Диапазон размеров:
DN 10-50
Номинальное давление:
PN 16
Температура:
Макс. рабочая температура: 120 °C, с пресс-соединением 110 °C.
Мин. рабочая температура: –10 °C
Материал:
Корпус клапана: Бронза
Уплотнение стока: уплотнение EPDM, Конус из латуни.
Уплотнение шпинделя: EPDM
Термостатическая вставка: Латунь
Возвратная пружина: Нержавеющая сталь
Шток: Нержавеющая сталь
Маркировка:
Корпус: THE, PN 16, DN, стрелка направления потока.
Термостатические головки и приводы:
- Термостатические головки
- RTL ограничитель температуры обратного потока (см. в приложениях)
- Термоэлектрический привод EMO T, EMOtec
- Электроприводы EMO 1, EMO 3, EMO EIB и EMOLON
Скачать техническое описание и ассортимент (1,91 МБ)
|
|
Термостатический клапан Multi V с разгруженным по давлению конусом с внутренней резьбой
|
DN
|
D
|
L
|
H
|
Kvs
|
Код товара
|
|
10
|
R3/8
|
70
|
41
|
1,56
|
4800-01.000
|
|
15
|
R1/2
|
75
|
41
|
1,88
|
4800-02.000
|
|
20
|
R3/4
|
80
|
43,5
|
3,57
|
4800-03.000
|
|
25
|
R1
|
90
|
49
|
5,88
|
4800-04.000
|
|
32
|
R1 1/4
|
100
|
53
|
9,17
|
4800-05.000
|
|
40
|
R1 1/2
|
110
|
56
|
11,70
|
4800-06.000
|
|
50
|
R2
|
130
|
61,5
|
14,28
|
4800-08.000
|
|
Термостатический клапан Multi V с разгруженным по давлению конусом с наружной резьбой
плоское уплотнение
|
DN
|
D
|
L
|
H
|
Kvs
|
Код товара
|
|
15
|
G3/4
|
85
|
41
|
1,88
|
4802-02.000
|
|
20
|
G1
|
90
|
43,5
|
3,57
|
4802-03.000
|
|
25
|
G1 1/4
|
105
|
49
|
5,88
|
4802-04.000
|
|
32
|
G1 1/2
|
120
|
53
|
9,17
|
4802-05.000
|
|
40
|
G1 3/4
|
130
|
56
|
11,70
|
4802-06.000
|
|
50
|
G2 3/8
|
150
|
61,5
|
14,28
|
4802-08.000
|
|
Термостатический клапан Multi V с разгруженным по давлению конусом с пресс-соединением
С пресс-соединением Viega
|
DN
|
D
|
L
|
H
|
Kvs
|
Код товара
|
|
15
|
15
|
128,4
|
41,0
|
1,88
|
4804-15.000
|
|
20
|
22
|
136,4
|
43,5
|
3,57
|
4804-22.000
|
|
25
|
28
|
151,4
|
49,0
|
5,88
|
4804-28.000
|
|
32
|
35
|
162,4
|
53,0
|
9,17
|
4804-35.000
|
|
|
|
|
|
|
Область применения:
2-х трубные системы отопления
Функция:
Регулирование
Ограничение расхода
Закрытие
Дренаж
Заполнение
Диапазон размеров:
DN 15
Номинальное давление:
PN 10
Температура:
Максимальная рабочая температура: 120 °C, с декоративной крышкой 90 °C.
Минимальная рабочая температура: –10 °C
Диапазон расхода:
Расход может быть предварительно настроен в следующем диапазоне: 10-150 л/ч.
Заводская настройка 150 л/ч.
Перепад давления (ΔpV):
Макс. перепад давления: 60 кПа
Мин. перепад давления:
10 – 100 л/ч = 10 кПа
100 – 150 л/ч = 15 кПа
Материал:
Корпус клапана: коррозинно-стойкая литьевая бронза
Уплотнение: EPDM
Конус клапана: EPDM
Возвратная пружина: Нержавеющая сталь
Вставка клапана: Латунь, Полифениленсульфид
Всю верхнюю часть клапана можно заменить с помощью монтажного инструмента IMI Heimeier, не сливая теплоноситель из системы.
Шток: Шток из стали Niro с уплотнением из двойного уплотнительного кольца.
Декоративная крышка: ABS пластик
Обработка поверхностей:
Корпус клапана и фитинги покрыты никелем.
Маркировка:
THE и II+.
Оранжевая защитная крышка.
Подключение радиатора:
Фитинги R1/2 или G3/4, для подключения радиатора. Компенсация ±1,0 мм благодаря особой накидной гайке и гибкому уплотнению.
Соединение с трубопроводом:
G3/4 наружная резьба для компрессионных фитингов, для пластиковых, медных, тонкостенных стальных или многослойных труб.
Соединение термостатических головок и приводов:
IMI Heimeier M30x1.5
|
|

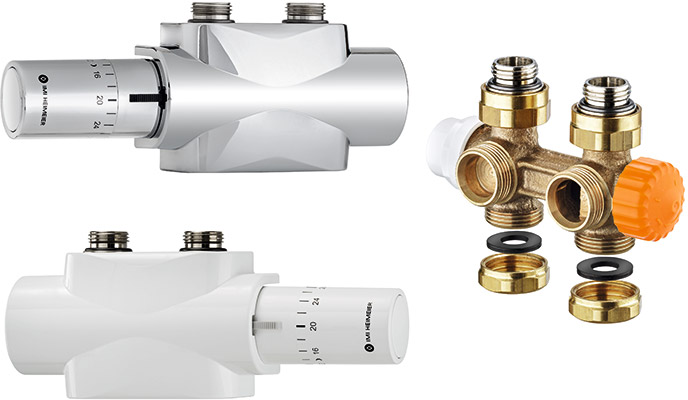

Угловой термостатический клапан Multilux Eclipse с двойным подключением для двухтрубных систем отопления, с автоматическим ограничителем расхода
для радиаторов с нижним подключением
Никелированная орудийная бронза
|
Соединительный патрубок радиатора
|
Диапазон расхода, л/ч
|
Код товара
|
|
Rp1/2
|
10-150
|
3866-02.000
|
|
Угловой термостатический клапан Multilux Eclipse с двойным подключением для двухтрубных систем отопления, с автоматическим ограничителем расхода
для радиаторов с нижним подключением
Никелированная орудийная бронза
|
Соединительный патрубок радиатора
|
Диапазон расхода, л/ч
|
Код товара
|
|
G3/4
|
10-150
|
3868-02.000
|
|
Прямой термостатический клапан Multilux Eclipse с двойным подключением для двухтрубных систем отопления, с автоматическим ограничителем расхода
для радиаторов с нижним подключением
Никелированная орудийная бронза
|
Соединительный патрубок радиатора
|
Диапазон расхода, л/ч
|
Код товара
|
|
Rp1/2
|
10-150
|
3865-02.000
|
|
Прямой термостатический клапан Multilux Eclipse с двойным подключением для двухтрубных систем отопления, с автоматическим ограничителем расхода
для радиаторов с нижним подключением
Никелированная орудийная бронза
|
Соединительный патрубок радиатора
|
Диапазон расхода, л/ч
|
Код товара
|
|
G3/4
|
10-150
|
3867-02.000
|
|
|
|
|


|
Область применения:
Однотрубные и двухтрубные системы отопления
Функция:
Регулирование
Бесступенчатая настройка (2х-трубные системы)
Закрытие
Дренаж
Заполнение
Диапазон размеров:
DN 15
Номинальное давление:
PN 10
Температура:
Макс. рабочая температура: 120°C, с декоративным кожухом 90 °C
Мин. рабочая температура: -10°C
Материал:
Корпус клапана: коррозионно-стойкая литьевая бронза
Уплотнение: EPDM
Конус клапана: EPDM
Возвратная пружина: Нержавеющая сталь
Вставка клапана: Латунь, Полифениленсульфид
Всю верхнюю часть клапана можно заменить с помощью монтажного инструмента IMI Heimeier, не сливая теплоноситель из системы.
Шток: Шток из стали Niro с уплотнением из двойного уплотнительного кольца. Наружное уплотнительное кольцо можно заменить под давлением.
Декоративный кожух: ABS-пластик
Обработка поверхностей:
Корпус клапана и фитинги покрыты никелем.
Маркировка:
THE и II+ обозначение.
Двухтрубные системы: белая защитная крышка.
Однотрубные системы: синяя защитная крышка и две горизонтальные стрелки на корпусе клапана.
Подключение радиатора:
Фитинги R1/2 или G3/4, для подключения радиатора. Компенсация ±1,0 мм благодаря особой накидной гайке и гибкому уплотнению.
Соединение с трубопроводом:
G3/4 наружная резьба для компрессионных фитингов, для пластиковых, медных, тонкостенных стальных или многослойных труб.
Соединение термостатических головок и приводов:
IMI Heimeier M30x1.5
Скачать техническое описание и ассортимент (2,34 МБ)
|
|

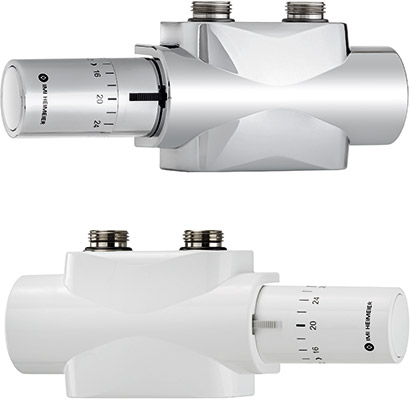

Угловой термостатический клапан Multilux с двойным подключением для двухтрубных систем
для радиаторов с нижним подключением
Никелированная орудийная бронза
|
Соединительный патрубок радиатора
|
Kv при макс. значении
p-диапазона 2K
|
Kvs
|
Код товара
|
|
Rp1/2
|
0,025 – 0,600
|
0,67
|
3851-02.000
|
|
Угловой термостатический клапан Multilux с двойным подключением для двухтрубных систем
для радиаторов с нижним подключением
Никелированная орудийная бронза
|
Соединительный патрубок радиатора
|
Kv при макс. значении
p-диапазона 2K
|
Kvs
|
Код товара
|
|
G3/4
|
0,025 – 0,600
|
0,67
|
3853-02.000
|
|
Прямой термостатический клапан Multilux с двойным подключением для двухтрубных систем
для радиаторов с нижним подключением
Никелированная орудийная бронза
|
Соединительный патрубок радиатора
|
Kv при макс. значении
p-диапазона 2K
|
Kvs
|
Код товара
|
|
Rp1/2
|
0,025 – 0,600
|
0,67
|
3850-02.000
|
|
Прямой термостатический клапан Multilux с двойным подключением для двухтрубных систем
для радиаторов с нижним подключением
Никелированная орудийная бронза
|
Соединительный патрубок радиатора
|
Kv при макс. значении
p-диапазона 2K
|
Kvs
|
Код товара
|
|
G3/4
|
0,025 – 0,600
|
0,67
|
3852-02.000
|
|
Угловой термостатический клапан Multilux с двойным подключением для однотрубных систем
для радиаторов с нижним подключением
Никелированная орудийная бронза
|
Соединительный патрубок радиатора
|
Значение Kv
|
Код товара
|
|
Rp1/2
|
1,50
|
3855-02.000
|
|
Угловой термостатический клапан Multilux с двойным подключением для однотрубных систем
для радиаторов с нижним подключением
Никелированная орудийная бронза
|
Соединительный патрубок радиатора
|
Значение Kv
|
Код товара
|
|
G3/4
|
1,50
|
3857-02.000
|
|
Прямой термостатический клапан Multilux с двойным подключением для однотрубных систем
для радиаторов с нижним подключением
Никелированная орудийная бронза
|
Соединительный патрубок радиатора
|
Значение Kv
|
Код товара
|
|
Rp1/2
|
1,50
|
3854-02.000
|
|
Прямой термостатический клапан Multilux с двойным подключением для однотрубных систем
для радиаторов с нижним подключением
Никелированная орудийная бронза
|
Соединительный патрубок радиатора
|
Значение Kv
|
Код товара
|
|
G3/4
|
1,50
|
3856-02.000
|
|
|
|
|

|
Описание:
Duolux представляет собой полный комплект клапанов для двухтрубных систем отопления. Клапаны используются для присоединения к радиаторам одноконтурных отопительных магистралей.
Duolux состоит из распределителя для двухтрубной системы, соединительной трубки и термостатического клапана с черным защитным колпачком.
Корпус распределителя выполнен из коррозионно-стойкой бронзы (никелированной) и предназначен для присоединения к пластиковым, медным, тонкостенным стальным или металлопластиковым трубам.
Для клапанов IMI Heimeier рекомендуется использовать только оригинальные компрессионные фитинги IMI Heimeier, специально разработанные и предназначенные для конкретных применений.
Двухтрубный распределитель позволяет осуществлять гидравлическую балансировку непосредственно на радиаторе при помощи встроенного конуса предварительной настройки.
Эта предварительная настройка одновременно выполняет функцию закрытия, отключая обратную линию с тем, чтобы радиатор можно было демонтировать без дренажа системы.
Допустимая рабочая температура TB 120°C.
Допустимое рабочее давление PB 10 бар.
Скачать техническое описание и ассортимент (1,09 МБ)
|
|
|
|
|

|
Описание:
Duolux представляет собой полный комплект клапанов для радиаторов однотрубных систем отопления.
Duolux состоит из однотрубного распределителя, соединительной трубки и термостатического клапана с синим защитным колпачком.
Корпус распределителя выполнен из коррозионно-стойкой бронзы (никелированной) и предназначен для присоединения к пластиковым, медным, тонкостенным стальным и металлопластиковым трубам.
Для клапанов HEIMEIER рекомендуется использовать только оригинальные компрессионные фитинги HEIMEIER, специально разработанные и предназначенные для конкретного применения.
Предполагается, что расход в системе будет распределяться следующим образом: 50% - на радиаторы, 50% - на байпасную линию.
Модель с запорной функцией, отключающей обратную линию, позволяет демонтировать радиатор без дренажа системы. При отключении обратной линии байпасная линия остается открытой, что позволяет остальной системе продолжать функционировать.
Допустимая рабочая температура TB 120°C.
Допустимое рабочее давление PB 10 бар.
Скачать техническое описание и ассортимент (1,09 МБ)
|
|
|
|
|



|
Описание:
Duolux 50 представляет собой полный комплект клапанов для двухтрубных систем отопления, предназначенный для подключения радиаторов к одноконтурным магистралям отопления.
Duolux 50 состоит из двухтрубного проходного или углового отопительного распределителя, соединительной трубки и термостатического клапана с черным защитным колпачком.
Угловой двухтрубный распределитель может монтироваться как справа, так и слева от радиатора.
Переходник G3/4 со стороны трубы, снабженный конусом, подходит для компрессионных фитингов, предназначенных для пластиковых, медных, стальных тонкостенных и металлопластиковых труб.
Межосевое расстояние соединений - 50 мм.
Для клапанов IMI Heimeier рекомендуется использовать исключительно соответствующие компрессионные фитинги IMI Heimeier, предусмотренные для каждого конкретного случая.
Благодаря регулировочной тарелке двухтрубный распределитель позволяет осуществлять гидравлическую балансировку непосредственно на радиаторе. Данная предварительная настройка одновременно предполагает функцию закрытия обратного потока. В результате возможен демонтаж радиатора без дренажа системы.
Скачать техническое описание и ассортимент (1,59 МБ)
|
|
|
|
|
|
Применение:

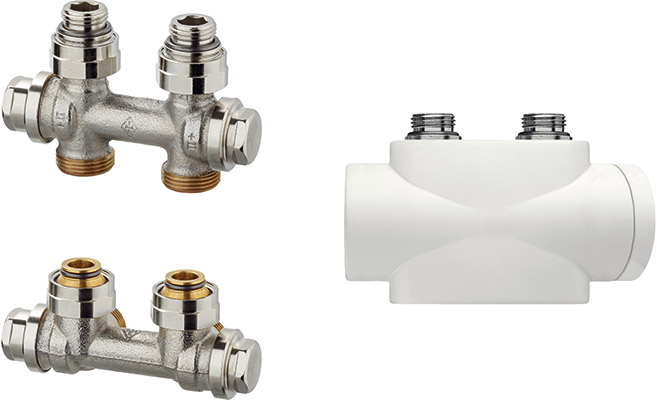

Арматура двойного подключения Vekolux предназначена для установки на радиаторы со встроенными термостатическими клапанами с присоединительной внутренней резьбой Rp1/2 и с наружной резьбой G3/4. Самоуплотняющееся соединение облегчает установку арматуры на радиатор. Модели прямой и угловой формы для однотрубных и двухтрубных систем дают возможность применять арматуру при различных вариантах монтажа.
Описание:
Vekolux- узел нижнего подключения радиаторов, их отсечки и дренирования.
Дренажный вентиль встроен в шток для одновременного отключения подающего и обратного трубопроводов в ходе одной операции. Настраивается универсальным комбинированным ключом фирмы IMI Heimeier.
Модели угловой и прямой форм для однотрубных и двухтрубных систем с подключением R 1/2 и G 3/4.
Межосевое расстояние подключения составляет 50 мм. Допустимое отклонение для обеспечения монтажа без перекоса: ±1,0 мм благодаря специальной конструкции соединительных гаек и формой гибкого плоского уплотнения.
Уплотнительное кольцо из EPDM-каучука на штоке и конусах. Корпус изготовлен из коррозионно-стойкой никелированной бронзы и имеет специальную геометрию, уменьшающую вторичный нагрев радиаторов в однотрубных системах теплоснабжения.
Подсоединение к трубе G3/4 с компрессионными фитингами IMI Heimeier для пластиковых, медных, тонкостенных стальных или металлопластиковых труб.
Для арматуры фирмы IMI Heimeier необходимо использовать только соответствующие промаркированные IMI Heimeier компрессионные фитинги (например, ID No 15 THE).
Превосходно вписывается в дизайн благодаря стильным декоративным кожухам.
Допустимая рабочая температура TB 120°C, с декоративным кожухом - TB 90°C.
Допустимое рабочее давление PB 10 бар.
Скачать техническое описание и ассортимент (1,12 МБ)
|
|
Угловая модель арматуры Vekolux
|
Присоединение к радиаторам со встроенными клапанами
|
Kvs *)
|
Величина
Kv**)
|
Код товара
|
|
Двухтрубная система:
|
|
Rp 1/2 с внутренней резьбой
|
1,48
|
|
0531-50.000
|
|
Однотрубная система (Маркировка на корпусе 50/50):
|
|
Rp 1/2 с внутренней резьбой
|
|
1,27
|
0535-50.000
|
|
Угловая модель арматуры Vekolux
|
Присоединение к радиаторам со встроенными клапанами
|
Kvs *)
|
Величина
Kv**)
|
Код товара
|
|
Двухтрубная система:
|
|
G 3/4 с наружной резьбой
|
1,48
|
|
0533-50.000
|
|
Однотрубная система (Маркировка на корпусе 50/50):
|
|
G 3/4 с наружной резьбой
|
|
1,27
|
0537-50.000
|
|
Проходная модель арматуры Vekolux
|
Присоединение к радиаторам со встроенными клапанами
|
Kvs *)
|
Величина
Kv**)
|
Код товара
|
|
Двухтрубная система:
|
|
Rp 1/2 с внутренней резьбой
|
1,48
|
|
0530-50.000
|
|
Однотрубная система (Маркировка на корпусе 50/50):
|
|
Rp 1/2 с внутренней резьбой
|
|
1,27
|
0534-50.000
|
|
Проходная модель арматуры Vekolux
|
Присоединение к радиаторам со встроенными клапанами
|
Kvs *)
|
Величина
Kv**)
|
Код товара
|
|
Двухтрубная система:
|
|
G 3/4 с наружной резьбой
|
1,48
|
|
0532-50.000
|
|
Однотрубная система (Маркировка на корпусе 50/50):
|
|
G 3/4 с наружной резьбой
|
|
1,27
|
0536-50.000
|
|
|
|
|
|
Применение:
Арматура двойного подключения Vekotec предназначена для установки на радиаторы со встроенными термостатическими клапанами с присоединительной внутренней резьбой Rp 1/2 и с наружной резьбой G 3/4. Самоуплотняющееся соединение облегчает установку арматуры на радиатор. Модели прямой и угловой формы для двухтрубных систем дают возможность применять арматуру при различных вариантах монтажа.
Описание:
Арматура нижнего подключения Vekotec предназначена для установки на радиаторы со встроенными термоклапанами. Имеет запорную функцию. Отдельный запорный конус для подающего и обратного канала. Настраивается арматура при помощи шестигранного ключа №5.
Модели угловой и прямой форм для однотрубных и двухтрубных систем с подключением R1/2 и G3/4.
Межосевое расстояние подключения составляет 50 мм. Допустимое отклонение для обеспечения монтажа без перекоса: ±1,0 мм.
Уплотнительное кольцо штока из EPDM-каучука.
Корпус изготовлен из коррозионно-стойкой никелированной бронзы.
Обеспечивается специальной конструкцией соединительных гаек и формой гибкого плоского уплотнения.
Допустимая рабочая температура TB 120°C.
Допустимое рабочее давление РВ 10 бар.
Скачать техническое описание и ассортимент (1,39 МБ)
|
|
Угловая модель арматуры Vekotec
|
Присоединение к радиаторам со встроенными клапанами
|
Двухтрубная система
Kvs *)
|
Код товара
|
|
Rp 1/2 с внутренней резьбой
|
1,23
|
0551-50.000
|
|
Угловая модель арматуры Vekotec
|
Присоединение к радиаторам со встроенными клапанами
|
Двухтрубная система
Kvs *)
|
Код товара
|
|
G 3/4 с наружной резьбой
|
1,23
|
0553-50.000
|
|
Проходная модель арматуры Vekotec
|
Присоединение к радиаторам со встроенными клапанами
|
Двухтрубная система
Kvs *)
|
Код товара
|
|
Соединение с внутренней резьбой Rp 1/2
|
1,23
|
0550-50.000
|
|
Проходная модель арматуры Vekotec
|
Присоединение к радиаторам со встроенными клапанами
|
Двухтрубная система
Kvs *)
|
Код товара
|
|
G 3/4 с наружной резьбой
|
1,23
|
0552-50.000
|
|
|
|
|
|
Арматура двойного подключения Vekotec Eclipse предназначена для установки на радиаторы со встроенными термостатическими клапанами с присоединительной внутренней резьбой Rp 1/2 и с наружной резьбой G 3/4. Самоуплотняющееся соединение облегчает установку арматуры на радиатор. Модели прямой и угловой формы для двухтрубных систем дают возможность применять арматуру при различных вариантах монтажа. Клапан имеет уникальный, встроенный ограничитель расхода. Требуемый расход можно легко настроить прямо на клапане. Выставленное значение расхода не будет превышено даже при изменении нагрузки в системе из-за закрытия других клапанов. Клапан контролирует расход независимо от перепада давления. Следовательно, сложные расчеты для определения настроек клапанов не требуются.Ключевые особенности
Ключевые особенности
- Встроенный ограничитель расхода. Устраняет перерасходы.
- Декоративная крышка для углового и прямого исполнения, белый или хромированный.
- Отдельный запорный клапан для подающего и обратного потока.
- Вставка ограничения расхода и запорная вставка – взаимозаменяемы.
- Клапан предназначен для установки как слева, так и справа от радиатора.
Область применения:
двухтрубные системы отопления
Функция:
- Ограничение расхода
- Закрытие
Диапазон размеров:
DN 15
Номинальное давление:
PN 10
Температура:
Максимальная рабочая температура: 120 °C, с декоративной крышкой 90 °C.
Минимальная рабочая температура: –10 °C
Диапазон расхода:
Расход может быть предварительно настроен в следующем диапазоне: 10-150 л/ч.
Заводская настройка 150 л/ч.
Перепад давления (ΔpV):
Макс. перепад давления:
60 кПа (<30 db="" a="" br="">
Мин. перепад давления:
10 – 100 л/ч = 10 кПа
100 – 150 л/ч = 15 кПа
Материал:
Корпус клапана: коррозинно-стойкая литьевая бронза
Уплотнение: EPDM
Конус клапана: EPDM
Возвратная пружина: Нержавеющая сталь
Вставка клапана: Латунь, PPS Полифениленсульфид
Шток: Шток из стали Niro с уплотнением из двойного уплотнительного кольца.
Обработка поверхностей:
Корпус клапана и фитинги покрыты никелем.
Маркировка:
THE и II+.
Подключение радиатора:
Фитинги R1/2 или G3/4, для подключения радиатора. Компенсация ±1,0 мм благодаря особой накидной гайке и гибкому уплотнению.
Соединение с трубопроводом:
G3/4 наружная резьба для компрессионных фитингов, для пластиковых, медных, тонкостенных стальных или многослойных труб.
Скачать техническое описание и ассортимент (1,48 МБ)
|
|
Vekotec Eclipse угловой, никелированная бронза
| |
|
|
|
KOD
|
Соединительный патрубок радиатора
|
Диапазон расхода, л/ч
|
| 0571-50.000 |
Rp1/2 |
10-150 |
|
Vekotec Eclipse угловой, никелированная бронза
| |
|
|
|
KOD
|
Соединительный патрубок радиатора
|
Диапазон расхода, л/ч
|
| 0573-50.000 |
G3/4 |
10-150 |
|
Vekotec Eclipse прямой, никелированная бронза
| |
|
|
|
KOD
|
Соединительный патрубок радиатора
|
Диапазон расхода, л/ч
|
| 0570-50.000 |
Rp1/2 |
10-150 |
|
Vekotec Eclipse прямой, никелированная бронза
| |
|
|
|
KOD
|
Соединительный патрубок радиатора
|
Диапазон расхода, л/ч
|
| 0572-50.000 |
G3/4 |
10-150 |
|
|
|
|
|
Применение:
Арматура двойного подключения Vekotrim предназначена для установки на радиаторы со встроенными термостатическими клапанами с присоединительной внутренней резьбой Rp 1/2 и с наружной резьбой G 3/4. Самоуплотняющееся соединение облегчает установку арматуры на радиатор. Модели прямой и угловой формы для двухтрубных систем дают возможность применять арматуру при различных вариантах монтажа.
Описание:
Ключевые особенности
Перекрытие осуществляется при помощи отвертки
Уплотнительное кольцо штока из EPDM-каучука
Отдельный запорный клапан для подающего и обратного потока
Для левостороннего и правостороннего подсоединения к радиатору
Технические характеристики
Область применения:
двухтрубные системы отопления
Функция: Закрытие
Диапазон размеров:DN 15
Номинальное давление:PN 10
Температура:
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: 5 °C
Материал:
Корпус клапана: Латунь
Уплотнение: EPDM
Плоское уплотнение: EPDM
Уплотнение шара: PTFE
Обработка поверхностей:
Корпус клапана и фитинги покрыты никелем.
Подключение радиатора:
Фитинги R1/2 или G3/4 согласно EN 16313 (Евроконус), для подключения радиатора. Компенсация ±1,0 мм благодаря особой накидной гайке и гибкому уплотнению.
Соединение с трубопроводом:
G3/4 наружная резьба согласно EN 16313 (Евроконус) для компрессионных фитингов, для пластиковых, медных, тонкостенных стальных или многослойных труб.
Скачать техническое описание и ассортимент (1,39 МБ)
|
|
Угловая модель арматуры Vekotrim
|
Присоединение к радиаторам со встроенными клапанами
|
Двухтрубная система
Kvs *)
|
Код товара
|
|
Rp 1/2 с внутренней резьбой
|
1,80
|
0565-50.000
|
|
Проходная модель арматуры Vekotrim
| Присоединение к радиаторам со встроенными клапанами
|
Двухтрубная система
Kvs *)
|
Код товара
|
|
Соединение с внутренней резьбой Rp 1/2
|
1,80 |
0564-50.000 |
|
|
|
|
|
Multilux 4-Eclipse-Set применяется в двухтрубных системах для двойного нижнего подключения, например: полотенцесушителей, универсальных радиаторов и т.д. Клапан имеет уникальный, встроенный ограничитель расхода. Требуемый расход можно легко настроить прямо на клапане. Выставленное значение расхода не будет превышено даже при изменении нагрузки в системе из-за закрытия других клапанов. Клапан контролирует расход независимо от перепада давления. Следовательно, сложные расчеты для определения настроек клапанов не требуются. Межосевое расстояние подключения составляет 50 мм. Термостатическая вставка и запорная вставка – взаимозаменяемы. Поэтому клапан предназначен для установки как слева, так и справа от радиатора.
Ключевые особенности
- Встроенный ограничитель расхода. Устраняет перерасходы.
- Универсальное подключение к трубопроводу. Подходит как для углового так и для прямого подключения.
- Вставка ограничения расхода и запорная вставка – взаимозаменяемы. Клапан предназначен для установки как слева, так и справа от радиатора.
- С белой или хромированной декоративной крышкой. Подходит для разных дизайнерских решений.
Область применения:
двухтрубные системы отопления
Функция:
- Регулирование
- Ограничение расхода
- Закрытие
Диапазон размеров:
DN 15
Номинальное давление:
PN 10
Температура:
Максимальная рабочая температура: 120 °C, с декоративной крышкой 90 °C.
Минимальная рабочая температура: –10 °C
Диапазон расхода:
Расход может быть предварительно настроен в следующем диапазоне:
10-150 л/ч.
Заводская настройка 150 л/ч.
Перепад давления (Δpv):
Макс. перепад давления:
60 кПа (<30 db="" a="" br="">
Мин. перепад давления:
10 – 100 л/ч = 10 кПа
100 – 150 л/ч = 15 кПа
Материал:
Корпус клапана: коррозинно-стойкая литьевая бронза
Уплотнение: EPDM
Конус клапана: EPDM
Возвратная пружина: Нержавеющая сталь
Вставка клапана: Латунь, Полифениленсульфид
Шток: Шток из стали Niro с уплотнением из двойного уплотнительного кольца.
Декоративная крышка: ABS - пластик
Обработка поверхностей:
Корпус клапана отлит из бронзы, фитинги покрыты никелем.
Маркировка:
THE и II+.
Оранжевая защитная крышка.
Подключение радиатора:
Фитинги R1/2 или G3/4, для подключения радиатора. Компенсация ±1,0 мм благодаря особой накидной гайке и гибкому уплотнению.
Соединение с трубопроводом:
G3/4 наружная резьба для компрессионных фитингов, для пластиковых, медных, тонкостенных стальных или многослойных труб.
Соединение термостатических головок и приводов:
HEIMEIER M30x1.5
Термостатическая головка Halo:
Термостатическая головка Halo c закрытым градуированным корпусом и жидконаполненным термостатом. Высокое приводное усилие, минимальный гистерезис, оптимальное время закрытия. Стабильное регулирование даже с минимальным значением p-диапазона (меньше 1 K). Соответствует немецким стандартам ENEV и/или DIN V 4701-10. Защита от замерзания. Температурный диапазон от 6 °C до 28 °C.
Скачать техническое описание и ассортимент (1,43 МБ)
|
|
|
|
|
|
Multilux 4-Set предназначен для подключения к радиаторам с нижним двойным подключением, например, к полотенцесушителям или универсальным радиаторам, в одно- и двухтрубных системах. Межосевое расстояние составляет 50 мм. Multilux 4-Set подходит для установки в прямой или угловой форме, а термостатическую головку можно устанавливать на левую или правую сторону. Для установки на правую сторону необходимо поменять местами термостатическую и отсечную вставки.
Ключевые особенности
- Взаимозаменяемая модель для одно- и двухтрубных систем. Одна модель соответствует различным требованиям.
- Подходит для углового и прямого подключения. Для подсоединения трубы к стене или вертикально к полу.
- Термостатическую головку можно монтировать как на левую, так и на правую сторону. Термостатическая и отсечная вставки взаимозаменяемы.
- Соединения и разъемы контуров подачи и обратного потока можно устанавливать в любой конфигурации. Это позволяет избежать пересечения соединительных линий.
Области применения:
Однотрубные и двухтрубные системы отопления
Функция:
- Регулирование
- Бесступенчатая настройка
- Закрытие
Диапазон размеров:
DN 15
Номинальное давление:
PN 10
Температура:
Максимальная рабочая температура: 120 °C, с декоративной крышкой 90 °C.
Минимальная рабочая температура: –10 °C
Материал:
Корпус клапана: коррозинно-стойкая литьевая бронза
Уплотнение: EPDM
Конус клапана: EPDM
Возвратная пружина: Нержавеющая сталь
Вставка клапана: Латунь, Полифениленсульфид
Всю верхнюю часть клапана можно заменить с помощью монтажного инструмента IMI Heimeier, не сливая теплоноситель из системы.
Шток: Шток из стали Niro с уплотнением из двойного уплотнительного кольца. Наружное уплотнительное кольцо можно заменить под давлением.
Декоративный кожух: ABS пластик
Обработка поверхностей:
Корпус клапана отлит из бронзы, фитинги покрыты никелем.
Маркировка:
Маркировка TAH и II+. Белый защитный колпачок.
На моделях 9690-42.000 и 9690-43.000 рядом с маркировкой TAH нанесены две горизонтальные стрелки.
Подключение к радиатору:
Фитинги для соединений R1/2 и G3/4. Компенсация ±1,0 мм благодаря специальным соединительным гайкам и гибкому уплотнению. Все это позволяет осуществлять установку без напряжения (натяжения) компонентов.
Соединения с трубопроводом:
Внешняя резьба G3/4 для компрессионных фитингов под трубы из пластика, меди, прецизионной стали или многослойных труб.
Соединение с термостатической головкой:
M30x1.5
Термостатическая головка Halo:
Термостатическая головка Halo c закрытым градуированным корпусом и жидконаполненным термостатом. Высокое приводное усилие, минимальный гистерезис, оптимальное время закрытия. Стабильное регулирование даже с минимальным значением p-диапазона (меньше 1 K). Соответствует немецким стандартам ENEV и/или DIN V 4701-10. Защита от замерзания. Температурный диапазон от 6 °C до 28 °C.
Скачать техническое описание и ассортимент (1,12 МБ)
|
|
Термостатические радиаторные клапаны IMI HEIMEIER в Минске
Термостатический клапан – важная часть системы отопления, обеспечивающая регулирование теплоносителя. Отдельные модели можно оснастить сервоприводом или термоголовкой. В таком случае они автоматически регулируют количество теплоносителя в трубах. Применение термостатических клапанов – это современный подход к отоплению помещений, более удобный и долговечный вариант, чем использование привычных шаровых кранов. В ассортименте нашей компании имеются клапаны без предварительной настройки и с ней, а также аксессуары к ним.
Подробнее
Термостатические вентили с предварительной настройкой
Термостатические клапаны для радиаторов V-exact II предназначены для использования в двухтрубных системах отопления. Термостатические клапаны характеризуются комфортом эксплуатации: при обеспечении массового расхода и перепада давлений в пределах нормы такие вентили способны работать бесшумно. Диапазон представленных размеровDN – от 10 до 20 мм. Корпуса приборов изготавливаются из литьевой бронзы, устойчивой к коррозии. Имеются проходные, осевые и угловые варианты.
Диапазон размеров вентилей Calypso exact – от 10 до 20 мм, расчетная рабочая температура – 120 градусов, давление – 10 PN. Корпуса агрегатов изготавливаются из латуни, возвратная пружина и шток стальные. Верхняя часть корпуса поддается замене без слива теплоносителя при наличии монтажного инструмента. Имеются осевые, угловые и проходные модели.
Термостатические вентили без предварительной настройки
Диапазон размеров термостатических клапанов Standard и вентилей с малым гидравлическим сопротивлением – от 10 до 32 мм. Приборы без предварительной настройки предназначены для использования при температурах от -10 до +120 градусов.
Клапаны обратного потока имеют диапазон DN от 10 до 15 мм, расчетное давление – 10 PN. Трехходовые модели оснащены функцией автоматической регулировки байпаса.
Корпуса приборов изготавливаются из литьевой бронзы, возвратные пружины – из стали нержавеющей, поверхность обработана никелем. В каталоге имеются угловые, проходные, двойные угловые и осевые модели.
Наши преимущества
Купить термостатический клапан в Минске? Наша компания поставит термостатические клапаны и другие, необходимые комплектующие для систем отопления, водоснабжения, канализации, вентиляции и кондиционирования на объекты любой сложности в Минске и других городах Беларуси по выгодным ценам. Наши специалисты подберут продукцию, полностью соответствующую всем вашим требованиям.
|
