Регулирующий клапан CV 216/316 MZ
|
|
Общая характеристика:
Применяются для зонального и покомнатного регулирования. Доступны в исполнении до DN 25, на номинальное давление PN 16, с наружной резьбой.
Область применения:
Системы тепло- и холодоснабжения.
Функция:
Регулирование
CV216 MZ: 2-ходовой регулирующий клапан
CV316 MZ: 3-ходовой смесительный или разделительный клапан
Характеристики:
CV216 MZ: Равнопроцентная регулирующая характеристика.
CV316 MZ: A–AB Равнопроцентная регулирующая характеристика. B–AB Линейная регулирующая характеристика.
Диапазон размеров:
DN 15-25
Номинальное давление:
PN 16
Температура:
Макс. рабочая температура: 120°C
Мин. рабочая температура: 0°C
|
| |
Скачать техническое описание и ассортимент CV 216/316 MZ (361 КБ)
|
|
Регулирующий клапан CV216 MZ (2-ходовой)
| DN
|
D
|
L
|
H
|
H1
|
Kvs
|
Кг
|
Код товара
|
| 15 |
G1/2 |
56 |
110 |
18 |
0.25 |
0.34 |
60-281-115 |
| 15 |
G1/2 |
56 |
110 |
18 |
0.40 |
0.34 |
60-281-215 |
| 15 |
G1/2 |
56 |
110 |
18 |
0.63 |
0.34 |
60-281-315 |
| 15 |
G1/2 |
56 |
110 |
18 |
1.0 |
0.34 |
60-281-415 |
| 15 |
G1/2 |
56 |
110 |
18 |
1.6 |
0.34 |
60-281-515 |
| 15 |
G1/2 |
56 |
110 |
18 |
2.5 |
0.34 |
60-281-615 |
| 20 |
G3/4 |
66 |
115 |
19 |
4.0 |
0.40 |
60-281-120 |
| 25 |
G1 1/4 |
76 |
130 |
26 |
6.3 |
0.70 |
60-281-125 |
| 26 |
G1 1/4 |
76 |
130 |
26 |
8.0 |
0.70 |
60-281-225 |
|
Регулирующий клапан CV316 MZ (3-ходовой)
| DN
|
D
|
L
|
H
|
H1
|
Kvs
|
Кг
|
Код товара
|
| 15 |
G1/2 |
56 |
110 |
24.5 |
0.25 |
0.35 |
60-381-115 |
| 15 |
G1/2 |
56 |
110 |
24.5 |
0.40 |
0.35 |
60-381-215 |
| 15 |
G1/2 |
56 |
110 |
24.5 |
0.63 |
0.35 |
60-381-315 |
| 15 |
G1/2 |
56 |
110 |
24.5 |
1.0 |
0.35 |
60-381-415 |
| 15 |
G1/2 |
56 |
110 |
24.5 |
1.6 |
0.35 |
60-381-515 |
| 15 |
G1/2 |
56 |
110 |
24.5 |
2.5 |
0.35 |
60-381-615 |
| 20 |
G3/4 |
66 |
115 |
33 |
4.0 |
0.43 |
60-381-120 |
| 25 |
G1 1/4 |
76 |
130 |
38 |
6.3 |
0.75 |
60-381-125 |
| 25 |
G1 1/4 |
76 |
130 |
38 |
8.0 |
0.75 |
60-381-225 |
|
Регулирующий клапан CV 216/316 RGA
|
|
Общая характеристика:
Применяются в системах отопления, вентиляции и кондиционирования. Доступны в исполнении до DN 50, номинальное давление PN 16, резьбовое присоединение, соединительные фитинги в комплекте.
Область применения:
Системы тепло- и холодоснабжения
Функция:
CV216 RGA: 2-ходовой регулирующий клапан
CV316 RGA: 3-ходовой смесительный или разделительный клапан
Характеристики:
CV216 RGA: Равнопроцентная регулирующая характеристика.
CV316 RGA: A–AB равнопроцентная регулирующая характеристика. B–AB линейная характеристика.
Диапазон размеров:
DN 15-50
Номинальное давление:
PN 16
Температура:
Макс. рабочая температура: 150°C
Мин. рабочая температура: 0°C
|
| |
Скачать техническое описание и ассортимент CV 216/316 RGA (809 КБ)
|
|
Регулирующий клапан CV216 RGA (2-ходовой)
| DN
|
D
|
Da
|
L
|
L1
|
L2
|
H
|
Kvs
|
Кг
|
Код товара
|
| 15 |
Rp1/2 |
G1 |
62 |
114 |
13 |
48 |
0,63 |
0,9 |
60-230-115 |
| 15 |
Rp1/2 |
G1 |
62 |
114 |
13 |
48 |
1,25 |
0,9 |
60-230-215 |
| 15 |
Rp1/2 |
G1 |
62 |
114 |
13 |
48 |
1,6 |
0,9 |
60-230-315 |
| 15 |
Rp1/2 |
G1 |
62 |
114 |
13 |
48 |
2,5 |
0,9 |
60-230-415 |
| 15 |
Rp1/2 |
G1 |
62 |
114 |
13 |
48 |
4 |
0,9 |
60-230-515 |
| 20 |
Rp3/4 |
G1 1/4 |
75 |
127 |
15 |
53 |
5 |
1,4 |
60-230-120 |
| 20 |
Rp3/4 |
G1 1/4 |
75 |
127 |
15 |
53 |
6,3 |
1,4 |
60-230-220 |
| 25 |
Rp1 |
G1 1/2 |
80 |
138 |
17 |
57 |
8 |
1,7 |
60-230-125 |
| 25 |
Rp1 |
G1 1/2 |
80 |
138 |
17 |
57 |
10 |
1,7 |
60-230-225 |
| 32 |
Rp1 1/4 |
G2 |
120 |
184 |
19 |
68 |
12,5 |
3,4 |
60-233-132 |
| 32 |
Rp1 1/4 |
G2 |
120 |
184 |
19 |
68 |
16 |
3,4 |
60-233-232 |
| 40 |
Rp1 1/2 |
G2 1/4 |
130 |
198 |
19 |
73 |
20 |
4,0 |
60-233-140 |
| 40 |
Rp1 1/2 |
G2 1/4 |
130 |
198 |
19 |
73 |
25 |
4,0 |
60-233-240 |
| 50 |
Rp2 |
G2 3/4 |
150 |
222 |
24 |
78 |
31,5 |
5,7 |
60-233-150 |
| 50 |
Rp2 |
G2 3/4 |
150 |
222 |
24 |
78 |
40 |
5,7 |
60-233-250 |
|

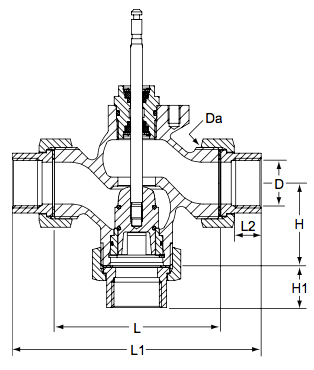

Регулирующий клапан CV316 RGA (3-ходовой)
| DN
|
D
|
Da
|
L
|
L1
|
L2
|
H
|
H1
|
Kvs
|
Кг
|
Код товара
|
| 15 |
Rp1/2 |
G1 |
62 |
114 |
13 |
40 |
66 |
0,63 |
0,9 |
60-330-115 |
| 15 |
Rp1/2 |
G1 |
62 |
114 |
13 |
40 |
66 |
1,25 |
0,9 |
60-330-215 |
| 15 |
Rp1/2 |
G1 |
62 |
114 |
13 |
40 |
66 |
1,6 |
0,9 |
60-330-315 |
| 15 |
Rp1/2 |
G1 |
62 |
114 |
13 |
40 |
66 |
2,5 |
0,9 |
60-330-415 |
| 15 |
Rp1/2 |
G1 |
62 |
114 |
13 |
40 |
66 |
4 |
0,9 |
60-330-515 |
| 20 |
Rp3/4 |
G1 1/4 |
75 |
127 |
15 |
41 |
67 |
5 |
1,4 |
60-330-120 |
| 20 |
Rp3/4 |
G1 1/4 |
75 |
127 |
15 |
41 |
67 |
6,3 |
1,4 |
60-330-220 |
| 25 |
Rp1 |
G1 1/2 |
80 |
138 |
17 |
45 |
74 |
8 |
1,7 |
60-330-125 |
| 25 |
Rp1 |
G1 1/2 |
80 |
138 |
17 |
45 |
74 |
10 |
1,7 |
60-330-225 |
| 32 |
Rp1 1/4 |
G2 |
120 |
184 |
19 |
55 |
89 |
12,5 |
3,4 |
60-333-132 |
| 32 |
Rp1 1/4 |
G2 |
120 |
184 |
19 |
55 |
89 |
16 |
3,4 |
60-333-232 |
| 40 |
Rp1 1/2 |
G2 1/4 |
130 |
198 |
19 |
60 |
94 |
20 |
4,0 |
60-333-140 |
| 40 |
Rp1 1/2 |
G2 1/4 |
130 |
198 |
19 |
60 |
94 |
25 |
4,0 |
60-333-240 |
| 50 |
Rp2 |
G2 3/4 |
150 |
222 |
24 |
65 |
101 |
31,5 |
5,7 |
60-333-150 |
| 50 |
Rp2 |
G2 3/4 |
150 |
222 |
24 |
65 |
101 |
40 |
5,7 |
60-333-250 |
|

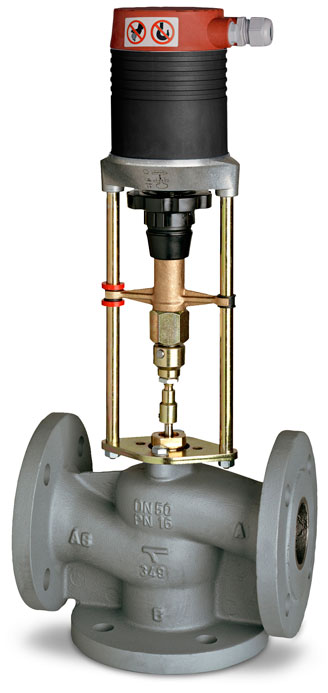

Регулирующий клапан CV 206/216/306/316 GG
|
|
Общая характеристика:
Применяются в системах отопления, вентиляции и кондиционирования. Доступны в исполнении размером до DN 150, номинальное давление PN 6 и PN 16, фланцевое присоединение.
Область применения:
Системы тепло- и холодоснабжения
Функция:
CV206/216 GG: 2-ходовой регулирующий клапан
CV306/316 GG: 3-ходовой смесительный регулирующий клапан
Характеристики:
CV206/216 GG: Равнопроцентная регулирующая характеристика.
CV306/316 GG: A–AB Равнопроцентная регулирующая характеристика. B–AB Линейная характеристика.
Диапазон размеров:
CV206/306 GG: DN 15-100
CV216/316 GG: DN 15-150
Номинальное давление:
CV206/306 GG: PN 6
CV216/316 GG: PN 16
Температура:
Макс. рабочая температура: 150°C
Мин. рабочая температура: 0°C
|
| |
Скачать техническое описание и ассортимент CV 206/216/306/316 GG (1.2 МБ)
|
|

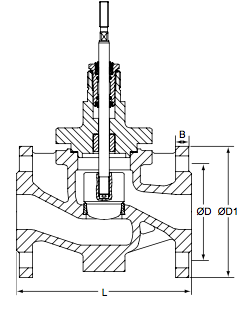

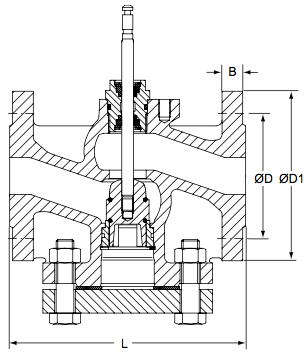

Регулирующий клапан CV206 PN 6
| DN
|
D
|
D1
|
L
|
B
|
Кол-во
болтов
|
Kvs
|
Kg
|
Код товара
|
| 15 |
55 |
80 |
130 |
12 |
4 x Ø11 |
0,63 |
2,8 |
60-215-115 |
| 15 |
55 |
80 |
130 |
12 |
4 x Ø11 |
1,25 |
2,8 |
60-215-215 |
| 15 |
55 |
80 |
130 |
12 |
4 x Ø11 |
1,6 |
2,8 |
60-215-315 |
| 15 |
55 |
80 |
130 |
12 |
4 x Ø11 |
2,5 |
2,8 |
60-215-415 |
| 15 |
55 |
80 |
130 |
12 |
4 x Ø11 |
4 |
2,8 |
60-215-515 |
| 20 |
65 |
90 |
150 |
14 |
4 x Ø11 |
5 |
3,9 |
60-215-120 |
| 20 |
65 |
90 |
150 |
14 |
4 x Ø11 |
6,3 |
3,9 |
60-215-220 |
| 25 |
75 |
100 |
160 |
14 |
4 x Ø11 |
8 |
4,8 |
60-215-125 |
| 25 |
75 |
100 |
160 |
14 |
4 x Ø11 |
10 |
4,8 |
60-215-225 |
| 32 |
90 |
120 |
180 |
16 |
4 x Ø14 |
12,5 |
7,1 |
60-215-132 |
| 32 |
90 |
120 |
180 |
16 |
4 x Ø14 |
16 |
7,1 |
60-215-232 |
| 40 |
100 |
130 |
200 |
16 |
4 x Ø14 |
20 |
8,8 |
60-215-140 |
| 40 |
100 |
130 |
200 |
16 |
4 x Ø14 |
25 |
8,8 |
60-215-240 |
| 50 |
110 |
140 |
230 |
16 |
4 x Ø14 |
31,5 |
10,5 |
60-215-150 |
| 50 |
110 |
140 |
230 |
16 |
4 x Ø14 |
40 |
10,5 |
60-215-250 |
| 65 1 |
130 |
160 |
290 |
16 |
4 x Ø14 |
50 |
17,9 |
60-215-165 |
| 65 1 |
130 |
160 |
290 |
16 |
4 x Ø14 |
63 |
17,9 |
60-215-265 |
| 65 2 |
130 |
160 |
290 |
16 |
4 x Ø14 |
50 |
17,9 |
60-215-365 |
| 65 2 |
130 |
160 |
290 |
16 |
4 x Ø14 |
63 |
17,9 |
60-215-465 |
| 80 |
150 |
190 |
310 |
18 |
4 x Ø18 |
80 |
26,3 |
60-215-180 |
| 80 |
150 |
190 |
310 |
18 |
4 x Ø18 |
100 |
26,3 |
60-215-280 |
| 100 |
170 |
210 |
350 |
18 |
4 x Ø18 |
125 |
37,1 |
60-215-190 |
| 100 |
170 |
210 |
350 |
18 |
4 x Ø18 |
160 |
37,1 |
60-215-290 |
|

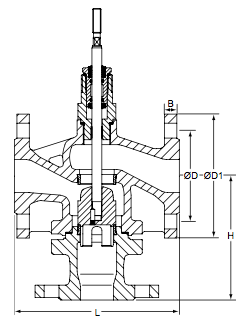

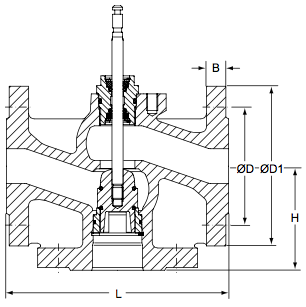

Регулирующий клапан CV306 PN 6
| DN
|
D
|
D1
|
L
|
H
|
B
|
Кол-во
болтов
|
Kvs
|
Kg
|
Код товара
|
| 15 |
55 |
80 |
130 |
65 |
12 |
4 x Ø11 |
0,63 |
2,2 |
60-315-115 |
| 15 |
55 |
80 |
130 |
65 |
12 |
4 x Ø11 |
1,25 |
2,2 |
60-315-215 |
| 15 |
55 |
80 |
130 |
65 |
12 |
4 x Ø11 |
1,6 |
2,2 |
60-315-315 |
| 15 |
55 |
80 |
130 |
65 |
12 |
4 x Ø11 |
2,5 |
2,2 |
60-315-415 |
| 15 |
55 |
80 |
130 |
65 |
12 |
4 x Ø11 |
4 |
2,2 |
60-315-515 |
| 20 |
65 |
90 |
150 |
70 |
14 |
4 x Ø11 |
5 |
3,0 |
60-315-120 |
| 20 |
65 |
90 |
150 |
70 |
14 |
4 x Ø11 |
6,3 |
3,0 |
60-315-220 |
| 25 |
75 |
100 |
160 |
75 |
14 |
4 x Ø11 |
8 |
3,7 |
60-315-125 |
| 25 |
75 |
100 |
160 |
75 |
14 |
4 x Ø11 |
10 |
3,7 |
60-315-225 |
| 32 |
90 |
120 |
180 |
95 |
16 |
4 x Ø14 |
12,5 |
5,6 |
60-315-132 |
| 32 |
90 |
120 |
180 |
95 |
16 |
4 x Ø14 |
16 |
5,6 |
60-315-232 |
| 40 |
100 |
130 |
200 |
100 |
16 |
4 x Ø14 |
20 |
7,0 |
60-315-140 |
| 40 |
100 |
130 |
200 |
100 |
16 |
4 x Ø14 |
25 |
7,0 |
60-315-240 |
| 50 |
110 |
140 |
230 |
100 |
16 |
4 x Ø14 |
31,5 |
8,4 |
60-315-150 |
| 50 |
110 |
140 |
230 |
100 |
16 |
4 x Ø14 |
40 |
8,4 |
60-315-250 |
| 65 1 |
130 |
160 |
290 |
120 |
16 |
4 x Ø14 |
50 |
15 |
60-315-165 |
| 65 1 |
130 |
160 |
290 |
120 |
16 |
4 x Ø14 |
63 |
15 |
60-315-265 |
| 65 2 |
130 |
160 |
290 |
120 |
16 |
4 x Ø14 |
50 |
15 |
60-315-365 |
| 65 2 |
130 |
160 |
290 |
120 |
16 |
4 x Ø14 |
63 |
15 |
60-315-465 |
| 80 |
150 |
190 |
310 |
130 |
18 |
4 x Ø18 |
80 |
22 |
60-315-180 |
| 80 |
150 |
190 |
310 |
130 |
18 |
4 x Ø18 |
100 |
22 |
60-315-280 |
| 100 |
170 |
210 |
350 |
150 |
18 |
4 x Ø18 |
125 |
31 |
60-315-190 |
| 100 |
170 |
210 |
350 |
150 |
18 |
4 x Ø18 |
160 |
31 |
60-315-290 |
|
Регулирующий клапан CV216 PN 6
| DN
|
D
|
D1
|
L
|
B
|
Кол-во
болтов
|
Kvs
|
Kg
|
Код изделия
|
| 15 |
65 |
95 |
130 |
14 |
4 x Ø14 |
0,63 |
4,1 |
60-235-115 |
| 15 |
65 |
95 |
130 |
14 |
4 x Ø14 |
1,25 |
4,1 |
60-235-215 |
| 15 |
65 |
95 |
130 |
14 |
4 x Ø14 |
1,6 |
4,1 |
60-235-315 |
| 15 |
65 |
95 |
130 |
14 |
4 x Ø14 |
2,5 |
4,1 |
60-235-415 |
| 15 |
65 |
95 |
130 |
14 |
4 x Ø14 |
4 |
4,1 |
60-235-515 |
| 20 |
75 |
105 |
150 |
16 |
4 x Ø14 |
5 |
5,3 |
60-235-120 |
| 20 |
75 |
105 |
150 |
16 |
4 x Ø14 |
6,3 |
5,3 |
60-235-220 |
| 25 |
85 |
115 |
160 |
16 |
4 x Ø14 |
8 |
6,6 |
60-235-125 |
| 25 |
85 |
115 |
160 |
16 |
4 x Ø14 |
10 |
6,6 |
60-235-225 |
| 32 |
100 |
140 |
180 |
18 |
4 x Ø18 |
12,5 |
10,0 |
60-235-132 |
| 32 |
100 |
140 |
180 |
18 |
4 x Ø18 |
16 |
10,0 |
60-235-232 |
| 40 |
110 |
150 |
200 |
18 |
4 x Ø18 |
20 |
11,8 |
60-235-140 |
| 40 |
110 |
150 |
200 |
18 |
4 x Ø18 |
25 |
11,8 |
60-235-240 |
| 50 |
125 |
165 |
230 |
20 |
4 x Ø18 |
31,5 |
15,3 |
60-235-150 |
| 50 |
125 |
165 |
230 |
20 |
4 x Ø18 |
40 |
15,3 |
60-235-250 |
| 65 1 |
145 |
185 |
290 |
20 |
4 x Ø18 |
50 |
24,8 |
60-235-165 |
| 65 1 |
145 |
185 |
290 |
20 |
4 x Ø18 |
63 |
24,8 |
60-235-265 |
| 65 2 |
145 |
185 |
290 |
20 |
4 x Ø18 |
50 |
24,8 |
60-235-365 |
| 65 2 |
145 |
185 |
290 |
20 |
4 x Ø18 |
63 |
24,8 |
60-235-465 |
| 80 |
160 |
200 |
310 |
22 |
8 x Ø18 |
80 |
29,8 |
60-235-180 |
| 80 |
160 |
200 |
310 |
22 |
8 x Ø18 |
100 |
29,8 |
60-235-280 |
| 100 |
180 |
220 |
350 |
24 |
8 x Ø18 |
125 |
42,9 |
60-235-190 |
| 100 |
180 |
220 |
350 |
24 |
8 x Ø18 |
160 |
42,9 |
60-235-290 |
| 125 |
210 |
250 |
400 |
26 |
8 x Ø18 |
250 |
61,2 |
60-235-491 |
| 150 |
240 |
285 |
480 |
26 |
8 x Ø22 |
315 |
89,2 |
60-235-392 |
|
Регулирующий клапан CV316 PN 6
| DN
|
D
|
D1
|
L
|
H
|
B
|
Кол-во
болтов
|
Kvs
|
Kg
|
Код товара
|
| 15 |
65 |
95 |
130 |
65 |
14 |
4 x Ø14 |
0,63 |
3,1 |
60-335-115 |
| 15 |
65 |
95 |
130 |
65 |
14 |
4 x Ø14 |
1,25 |
3,1 |
60-335-215 |
| 15 |
65 |
95 |
130 |
65 |
14 |
4 x Ø14 |
1,6 |
3,1 |
60-335-315 |
| 15 |
65 |
95 |
130 |
65 |
14 |
4 x Ø14 |
2,5 |
3,1 |
60-335-415 |
| 15 |
65 |
95 |
130 |
65 |
14 |
4 x Ø14 |
4 |
3,1 |
60-335-515 |
| 20 |
75 |
105 |
150 |
70 |
16 |
4 x Ø14 |
5 |
4,0 |
60-335-120 |
| 20 |
75 |
105 |
150 |
70 |
16 |
4 x Ø14 |
6,3 |
4,0 |
60-335-220 |
| 25 |
85 |
115 |
160 |
75 |
16 |
4 x Ø14 |
8 |
5,0 |
60-335-125 |
| 25 |
85 |
115 |
160 |
75 |
16 |
4 x Ø14 |
10 |
5,0 |
60-335-225 |
| 32 |
100 |
140 |
180 |
95 |
18 |
4 x Ø18 |
12,5 |
7,6 |
60-335-132 |
| 32 |
100 |
140 |
180 |
95 |
18 |
4 x Ø18 |
16 |
7,6 |
60-335-232 |
| 40 |
110 |
150 |
200 |
100 |
18 |
4 x Ø18 |
20 |
9,1 |
60-335-140 |
| 40 |
110 |
150 |
200 |
100 |
18 |
4 x Ø18 |
25 |
9,1 |
60-335-240 |
| 50 |
125 |
165 |
230 |
100 |
20 |
4 x Ø18 |
31,5 |
11,6 |
60-335-150 |
| 50 |
125 |
165 |
230 |
100 |
20 |
4 x Ø18 |
40 |
11,6 |
60-335-250 |
| 65 1 |
145 |
185 |
290 |
120 |
20 |
4 x Ø18 |
50 |
20,0 |
60-335-165 |
| 65 1 |
145 |
185 |
290 |
120 |
20 |
4 x Ø18 |
63 |
20,0 |
60-335-265 |
| 65 2 |
145 |
185 |
290 |
120 |
20 |
4 x Ø18 |
50 |
20,0 |
60-335-365 |
| 65 2 |
145 |
185 |
290 |
120 |
20 |
4 x Ø18 |
63 |
20,0 |
60-335-465 |
| 80 |
160 |
200 |
310 |
130 |
22 |
8 x Ø18 |
80 |
24,0 |
60-335-180 |
| 80 |
160 |
200 |
310 |
130 |
22 |
8 x Ø18 |
100 |
24,0 |
60-335-280 |
| 100 |
180 |
220 |
350 |
150 |
24 |
8 x Ø18 |
125 |
29,8 |
60-335-190 |
| 100 |
180 |
220 |
350 |
150 |
24 |
8 x Ø18 |
160 |
29,8 |
60-335-290 |
| 125 |
210 |
250 |
400 |
160 |
26 |
8 x Ø18 |
250 |
51,2 |
60-335-491 |
| 150 |
240 |
285 |
480 |
170 |
26 |
8 x Ø22 |
315 |
76,2 |
60-335-392 |
|
Регулирующий клапан CV 216/316, 225/325, 240/340 S/E
|
|
Общая характеристика:
Применяются в системах отопления, вентиляции и кондиционирования. Доступен в исполнении с дополнительным удлиняющим сальником или уплотнением штока с сильфоном из нержавеющей стали, а так же в исполнении клапана из нержавеющей стали с температурным диапазоном от -30°C до 350°C.
Область применения:
Охлажденная и горячая вода с макс. 50% антифриза и антикоррозийного состава: гликоль, гликоль этилового спирта, моноэтиловый спирт, этил, метанол, глицерин, антифриз "Antifrogen® N+L", среда на основе минерального масла, пара, нефтепродуктов, кислот и щелочи.
Функция:
CV216/225/240S/240E: 2-ходовой регулирующий клапан
CV316/325/340S/340E: 3-ходовой смесительный или разделительный клапан
Характеристики:
CV 216/225/240S/240E:
DN 15-50: равнопроцентная пропускная характеристика (выборочно: линейная характеристика).
DN 65-300: равнопроцентная пропускная характеристика (выборочно: линейная характеристика)
Перфорированный плунжер: равнопроцентная пропускная характеристика (выборочно: линейная характеристика).
CV 316/325/340S/340E:
DN 15-40: А-АВ равнопроцентная пропускная характеристика (выборочно: линейная характеристика), В-АВ линейная характеристика.
DN 50-300: А-АВ равнопроцентная пропускная характеристика (выборочно: линейная характеристика), В-АВ линейная характеристика.
Диапазон размеров:
CV216: DN 125-300
CV316: DN 15-300
CV225/325: DN 15-200
CV240/340S, CV240/340E: DN 15-300
Номинальное давление:
CV216/316: PN 16
CV225/325: PN 16/25/40
CV225/325 (DN 150): PN 16/25
CV225/325 (DN 200): PN 16
CV240S/340S: PN 16/25/40
CV240E/340E: PN 16/25/40
Температура:
Макс. рабочая температура: 180°C
Мин. рабочая температура: 0°C
|
| |
Скачать техническое описание и ассортимент CV 216/316, 225/235, 240/340 S/E (1.2 МБ КБ)
|
|
Регулирующий клапан CV216 S/E(2-ходовой) PN 16
| DN
|
D
|
D1
|
Кол-во болтов
|
L
|
B
|
Kvs
|
Kg
|
Код товара
|
| 125 |
210 |
250 |
8 x Ø18 |
400 |
24 |
125 |
61 |
60-236-191 |
| 125 |
210 |
250 |
8 x Ø18 |
400 |
24 |
160 |
61 |
60-236-291 |
| 125 |
210 |
250 |
8 x Ø18 |
400 |
24 |
200 |
61 |
60-236-391 |
| 125 |
210 |
250 |
8 x Ø18 |
400 |
24 |
250 |
61 |
60-236-491 |
| 150 |
240 |
285 |
8 x Ø22 |
480 |
24 |
200 |
93 |
60-236-192 |
| 150 |
240 |
285 |
8 x Ø22 |
480 |
24 |
250 |
93 |
60-236-292 |
| 150 |
240 |
285 |
8 x Ø22 |
480 |
24 |
315 |
93 |
60-236-392 |
| 150 |
240 |
285 |
8 x Ø22 |
480 |
24 |
400 |
93 |
60-236-492 |
| 200 |
295 |
340 |
12 x Ø22 |
600 |
30 |
315 |
230 |
60-236-193 |
| 200 |
295 |
340 |
12 x Ø22 |
600 |
30 |
400 |
230 |
60-236-293 |
| 200 |
295 |
340 |
12 x Ø22 |
600 |
30 |
500 |
230 |
60-236-393 |
| 200 |
295 |
340 |
12 x Ø22 |
600 |
30 |
630 |
230 |
60-236-493 |
| 250 |
355 |
405 |
12 x Ø26 |
730 |
32 |
400 |
290 |
60-236-194 |
| 250 |
355 |
405 |
12 x Ø26 |
730 |
32 |
500 |
290 |
60-236-294 |
| 250 |
355 |
405 |
12 x Ø26 |
730 |
32 |
630 |
290 |
60-236-394 |
| 250 |
355 |
405 |
12 x Ø26 |
730 |
32 |
800 |
290 |
60-236-494 |
| 250 |
355 |
405 |
12 x Ø26 |
730 |
32 |
1000 |
290 |
60-236-994 |
| 300 |
410 |
460 |
12 x Ø26 |
850 |
32 |
630 |
380 |
60-236-195 |
| 300 |
410 |
460 |
12 x Ø26 |
850 |
32 |
800 |
380 |
60-236-295 |
| 300 |
410 |
460 |
12 x Ø26 |
850 |
32 |
1000 |
380 |
60-236-395 |
| 300 |
410 |
460 |
12 x Ø26 |
850 |
32 |
1250 |
380 |
60-236-495 |
|
Регулирующий клапан CV316 (3-ходовой) PN 16
| DN
|
D
|
D1
|
Кол-во болтов
|
L
|
H
|
B
|
Kvs
|
Kg
|
Код товара
|
| 15 |
65 |
95 |
4 x Ø14 |
130 |
130 |
16 |
2,5 |
4 |
60-336-815 |
| 15 |
65 |
95 |
4 x Ø14 |
130 |
130 |
16 |
4 |
4 |
60-336-915 |
| 20 |
75 |
105 |
4 x Ø14 |
150 |
130 |
16 |
2,5 |
6 |
60-336-120 |
| 20 |
75 |
105 |
4 x Ø14 |
150 |
130 |
16 |
4 |
6 |
60-336-220 |
| 20 |
75 |
105 |
4 x Ø14 |
150 |
130 |
16 |
5 |
6 |
60-336-320 |
| 20 |
75 |
105 |
4 x Ø14 |
150 |
130 |
16 |
6,3 |
6 |
60-336-420 |
| 25 |
85 |
115 |
4 x Ø14 |
160 |
130 |
18 |
5 |
7 |
60-336-125 |
| 25 |
85 |
115 |
4 x Ø14 |
160 |
130 |
18 |
6,3 |
7 |
60-336-225 |
| 25 |
85 |
115 |
4 x Ø14 |
160 |
130 |
18 |
8 |
7 |
60-336-325 |
| 25 |
85 |
115 |
4 x Ø14 |
160 |
130 |
18 |
10 |
7 |
60-336-425 |
| 32 |
100 |
140 |
4 x Ø18 |
180 |
150 |
18 |
8 |
8 |
60-336-132 |
| 32 |
100 |
140 |
4 x Ø18 |
180 |
150 |
18 |
10 |
8 |
60-336-232 |
| 32 |
100 |
140 |
4 x Ø18 |
180 |
150 |
18 |
12,5 |
8 |
60-336-332 |
| 32 |
100 |
140 |
4 x Ø18 |
180 |
150 |
18 |
16 |
8 |
60-336-432 |
| 40 |
110 |
150 |
4 x Ø18 |
200 |
150 |
18 |
12,5 |
11 |
60-336-140 |
| 40 |
110 |
150 |
4 x Ø18 |
200 |
150 |
18 |
16 |
11 |
60-336-240 |
| 40 |
110 |
150 |
4 x Ø18 |
200 |
150 |
18 |
20 |
11 |
60-336-340 |
| 40 |
110 |
150 |
4 x Ø18 |
200 |
150 |
18 |
25 |
11 |
60-336-440 |
| 50 |
125 |
165 |
4 x Ø18 |
230 |
160 |
20 |
20 |
13 |
60-336-150 |
| 50 |
125 |
165 |
4 x Ø18 |
230 |
160 |
20 |
25 |
13 |
60-336-250 |
| 50 |
125 |
165 |
4 x Ø18 |
230 |
160 |
20 |
31,5 |
13 |
60-336-350 |
| 50 |
125 |
165 |
4 x Ø18 |
230 |
160 |
20 |
40 |
13 |
60-336-450 |
| 65 |
145 |
185 |
4 x Ø18 |
290 |
170 |
20 |
31,5 |
17 |
60-336-165 |
| 65 |
145 |
185 |
4 x Ø18 |
290 |
170 |
20 |
40 |
17 |
60-336-265 |
| 65 |
145 |
185 |
4 x Ø18 |
290 |
170 |
20 |
50 |
17 |
60-336-365 |
| 65 |
145 |
185 |
4 x Ø18 |
290 |
170 |
20 |
63 |
17 |
60-336-465 |
| 80 |
160 |
200 |
8 x Ø18 |
310 |
215 |
20 |
50 |
30 |
60-336-180 |
| 80 |
160 |
200 |
8 x Ø18 |
310 |
215 |
20 |
63 |
30 |
60-336-280 |
| 80 |
160 |
200 |
8 x Ø18 |
310 |
215 |
20 |
80 |
30 |
60-336-380 |
| 80 |
160 |
200 |
8 x Ø18 |
310 |
215 |
20 |
100 |
30 |
60-336-480 |
| 100 |
180 |
220 |
8 x Ø18 |
350 |
215 |
22 |
80 |
42 |
60-336-190 |
| 100 |
180 |
220 |
8 x Ø18 |
350 |
215 |
22 |
100 |
42 |
60-336-290 |
| 100 |
180 |
220 |
8 x Ø18 |
350 |
215 |
22 |
125 |
42 |
60-336-390 |
| 100 |
180 |
220 |
8 x Ø18 |
350 |
215 |
22 |
160 |
42 |
60-336-490 |
| 125 |
210 |
250 |
8 x Ø18 |
400 |
260 |
24 |
125 |
61 |
60-336-191 |
| 125 |
210 |
250 |
8 x Ø18 |
400 |
260 |
24 |
160 |
61 |
60-336-291 |
| 125 |
210 |
250 |
8 x Ø18 |
400 |
260 |
24 |
200 |
61 |
60-336-391 |
| 125 |
210 |
250 |
8 x Ø18 |
400 |
260 |
24 |
250 |
61 |
60-336-491 |
| 150 |
240 |
285 |
8 x Ø22 |
480 |
280 |
24 |
200 |
93 |
60-336-192 |
| 150 |
240 |
285 |
8 x Ø22 |
480 |
280 |
24 |
250 |
93 |
60-336-292 |
| 150 |
240 |
285 |
8 x Ø22 |
480 |
280 |
24 |
315 |
93 |
60-336-392 |
| 150 |
240 |
285 |
8 x Ø22 |
480 |
280 |
24 |
400 |
93 |
60-336-492 |
| 200 |
295 |
340 |
12 x Ø22 |
600 |
400 |
30 |
315 |
230 |
60-336-193 |
| 200 |
295 |
340 |
12 x Ø22 |
600 |
400 |
30 |
400 |
230 |
60-336-293 |
| 200 |
295 |
340 |
12 x Ø22 |
600 |
400 |
30 |
500 |
230 |
60-336-393 |
| 200 |
295 |
340 |
12 x Ø22 |
600 |
400 |
30 |
630 |
230 |
60-336-493 |
| 250 |
355 |
405 |
12 x Ø26 |
730 |
450 |
32 |
400 |
290 |
60-336-194 |
| 250 |
355 |
405 |
12 x Ø26 |
730 |
450 |
32 |
500 |
290 |
60-336-294 |
| 250 |
355 |
405 |
12 x Ø26 |
730 |
450 |
32 |
630 |
290 |
60-336-394 |
| 250 |
355 |
405 |
12 x Ø26 |
730 |
450 |
32 |
800 |
290 |
60-336-494 |
| 250 |
355 |
405 |
12 x Ø26 |
730 |
450 |
32 |
1000 |
290 |
60-336-994 |
| 300 |
410 |
460 |
12 x Ø26 |
850 |
550 |
32 |
630 |
380 |
60-336-195 |
| 300 |
410 |
460 |
12 x Ø26 |
850 |
550 |
32 |
800 |
380 |
60-336-295 |
| 300 |
410 |
460 |
12 x Ø26 |
850 |
550 |
32 |
1000 |
380 |
60-336-395 |
| 300 |
410 |
460 |
12 x Ø26 |
850 |
550 |
32 |
1250 |
380 |
60-336-495 |
|
Регулирующий клапан CV225 (2-ходовой) PN 16-40
| DN
|
D
|
D1
|
Кол-во болтов
|
L
|
B
|
Kvs
|
Kg
|
Код товара
|
| 15 |
65 |
95 |
4 x Ø14 |
130 |
16 |
0,16 |
4 |
60-246-115 |
| 15 |
65 |
95 |
4 x Ø14 |
130 |
16 |
0,25 |
4 |
60-246-215 |
| 15 |
65 |
95 |
4 x Ø14 |
130 |
16 |
0,4 |
4 |
60-246-315 |
| 15 |
65 |
95 |
4 x Ø14 |
130 |
16 |
0,63 |
4 |
60-246-415 |
| 15 |
65 |
95 |
4 x Ø14 |
130 |
16 |
1 |
4 |
60-246-515 |
| 15 |
65 |
95 |
4 x Ø14 |
130 |
16 |
1,25 |
4 |
60-246-615 |
| 15 |
65 |
95 |
4 x Ø14 |
130 |
16 |
1,6 |
4 |
60-246-715 |
| 15 |
65 |
95 |
4 x Ø14 |
130 |
16 |
2,5 |
4 |
60-246-815 |
| 15 |
65 |
95 |
4 x Ø14 |
130 |
16 |
4 |
4 |
60-246-915 |
| 20 |
75 |
105 |
4 x Ø14 |
150 |
16 |
2,5 |
6 |
60-246-120 |
| 20 |
75 |
105 |
4 x Ø14 |
150 |
16 |
4 |
6 |
60-246-220 |
| 20 |
75 |
105 |
4 x Ø14 |
150 |
16 |
5 |
6 |
60-246-320 |
| 20 |
75 |
105 |
4 x Ø14 |
150 |
16 |
6,3 |
6 |
60-246-420 |
| 25 |
85 |
115 |
4 x Ø14 |
160 |
18 |
5 |
7 |
60-246-125 |
| 25 |
85 |
115 |
4 x Ø14 |
160 |
18 |
6,3 |
7 |
60-246-225 |
| 25 |
85 |
115 |
4 x Ø14 |
160 |
18 |
8 |
7 |
60-246-325 |
| 25 |
85 |
115 |
4 x Ø14 |
160 |
18 |
10 |
7 |
60-246-425 |
| 32 |
100 |
140 |
4 x Ø18 |
180 |
18 |
8 |
8 |
60-246-132 |
| 32 |
100 |
140 |
4 x Ø18 |
180 |
18 |
10 |
8 |
60-246-232 |
| 32 |
100 |
140 |
4 x Ø18 |
180 |
18 |
12,5 |
8 |
60-246-332 |
| 32 |
100 |
140 |
4 x Ø18 |
180 |
18 |
16 |
8 |
60-246-432 |
| 40 |
110 |
150 |
4 x Ø18 |
200 |
18 |
12,5 |
11 |
60-246-140 |
| 40 |
110 |
150 |
4 x Ø18 |
200 |
18 |
16 |
11 |
60-246-240 |
| 40 |
110 |
150 |
4 x Ø18 |
200 |
18 |
20 |
11 |
60-246-340 |
| 40 |
110 |
150 |
4 x Ø18 |
200 |
18 |
25 |
11 |
60-246-440 |
| 50 |
125 |
165 |
4 x Ø18 |
230 |
20 |
20 |
13 |
60-246-150 |
| 50 |
125 |
165 |
4 x Ø18 |
230 |
20 |
25 |
13 |
60-246-250 |
| 50 |
125 |
165 |
4 x Ø18 |
230 |
20 |
31,5 |
13 |
60-246-350 |
| 50 |
125 |
165 |
4 x Ø18 |
230 |
20 |
40 |
13 |
60-246-450 |
| 80 |
160 |
200 |
8 x Ø18 |
310 |
20 |
50 |
30 |
60-246-180 |
| 80 |
160 |
200 |
8 x Ø18 |
310 |
20 |
63 |
30 |
60-246-280 |
| 80 |
160 |
200 |
8 x Ø18 |
310 |
20 |
80 |
30 |
60-246-380 |
| 80 |
160 |
200 |
8 x Ø18 |
310 |
20 |
100 |
30 |
60-246-480 |
|
Регулирующий клапан CV225 (2-ходовой) PN 16
| DN
|
D
|
D1
|
Кол-во болтов
|
L
|
B
|
Kvs
|
Kg
|
Код товара
|
| 65 |
145 |
185 |
4 x Ø18 |
290 |
20 |
31,5 |
17 |
60-246-565 |
| 65 |
145 |
185 |
4 x Ø18 |
290 |
20 |
40 |
17 |
60-246-665 |
| 65 |
145 |
185 |
4 x Ø18 |
290 |
20 |
50 |
17 |
60-246-765 |
| 65 |
145 |
185 |
4 x Ø18 |
290 |
20 |
63 |
17 |
60-246-865 |
| 100 |
180 |
220 |
8 x Ø18 |
350 |
22 |
80 |
42 |
60-246-590 |
| 100 |
180 |
220 |
8 x Ø18 |
350 |
22 |
100 |
42 |
60-246-690 |
| 100 |
180 |
220 |
8 x Ø18 |
350 |
22 |
125 |
42 |
60-246-790 |
| 100 |
180 |
220 |
8 x Ø18 |
350 |
22 |
160 |
42 |
60-246-890 |
| 125 |
210 |
250 |
8 x Ø18 |
400 |
24 |
125 |
61 |
60-246-591 |
| 125 |
210 |
250 |
8 x Ø18 |
400 |
24 |
160 |
61 |
60-246-691 |
| 125 |
210 |
250 |
8 x Ø18 |
400 |
24 |
200 |
61 |
60-246-791 |
| 125 |
210 |
250 |
8 x Ø18 |
400 |
24 |
250 |
61 |
60-246-891 |
| 150 |
240 |
285 |
8 x Ø22 |
480 |
24 |
200 |
93 |
60-246-592 |
| 150 |
240 |
285 |
8 x Ø22 |
480 |
24 |
250 |
93 |
60-246-692 |
| 150 |
240 |
285 |
8 x Ø22 |
480 |
24 |
315 |
93 |
60-246-792 |
| 150 |
240 |
285 |
8 x Ø22 |
480 |
24 |
400 |
93 |
60-246-892 |
| 200 |
295 |
340 |
12 x Ø22 |
600 |
30 |
315 |
230 |
60-246-193 |
| 200 |
295 |
340 |
12 x Ø22 |
600 |
30 |
400 |
230 |
60-246-293 |
| 200 |
295 |
340 |
12 x Ø22 |
600 |
30 |
500 |
230 |
60-246-393 |
| 200 |
295 |
340 |
12 x Ø22 |
600 |
30 |
630 |
230 |
60-246-493 |
|
Регулирующий клапан CV225 (2-ходовой) PN 25-40
| DN
|
D
|
D1
|
Кол-во болтов
|
L
|
B
|
Kvs
|
Kg
|
Код товара
|
| 65 |
145 |
185 |
8 x Ø18 |
290 |
20 |
31,5 |
17 |
60-246-165 |
| 65 |
145 |
185 |
8 x Ø18 |
290 |
20 |
40 |
17 |
60-246-265 |
| 65 |
145 |
185 |
8 x Ø18 |
290 |
20 |
50 |
17 |
60-246-365 |
| 65 |
145 |
185 |
8 x Ø18 |
290 |
20 |
63 |
17 |
60-246-465 |
| 100 |
190 |
235 |
8 x Ø22 |
350 |
22 |
80 |
42 |
60-246-190 |
| 100 |
190 |
235 |
8 x Ø22 |
350 |
22 |
100 |
42 |
60-246-290 |
| 100 |
190 |
235 |
8 x Ø22 |
350 |
22 |
125 |
42 |
60-246-390 |
| 100 |
190 |
235 |
8 x Ø22 |
350 |
22 |
160 |
42 |
60-246-490 |
| 125 |
220 |
270 |
8 x Ø26 |
400 |
24 |
125 |
61 |
60-246-191 |
| 125 |
220 |
270 |
8 x Ø26 |
400 |
24 |
160 |
61 |
60-246-291 |
| 125 |
220 |
270 |
8 x Ø26 |
400 |
24 |
200 |
61 |
60-246-391 |
| 125 |
220 |
270 |
8 x Ø26 |
400 |
24 |
250 |
61 |
60-246-491 |
|
Регулирующий клапан CV225 (2-ходовой) PN 25
| DN
|
D
|
D1
|
Кол-во болтов
|
L
|
B
|
Kvs
|
Kg
|
Код товара
|
| 150 |
250 |
300 |
8 x Ø26 |
480 |
24 |
200 |
93 |
60-246-192 |
| 150 |
250 |
300 |
8 x Ø26 |
480 |
24 |
250 |
93 |
60-246-292 |
| 150 |
250 |
300 |
8 x Ø26 |
480 |
24 |
315 |
93 |
60-246-392 |
| 150 |
250 |
300 |
8 x Ø26 |
480 |
24 |
400 |
93 |
60-246-492 |
|
Регулирующий клапан CV325 (3-ходовой) PN 16-40
| DN
|
D
|
D1
|
Кол-во болтов
|
L
|
H
|
B
|
Kvs
|
Kg
|
Код товара
|
| 15 |
65 |
95 |
4 x Ø14 |
130 |
130 |
16 |
2,5 |
5 |
60-346-115 |
| 15 |
65 |
95 |
4 x Ø14 |
130 |
130 |
16 |
4 |
5 |
60-346-215 |
| 20 |
75 |
105 |
4 x Ø14 |
150 |
130 |
16 |
2,5 |
6 |
60-346-120 |
| 20 |
75 |
105 |
4 x Ø14 |
150 |
130 |
16 |
4 |
6 |
60-346-220 |
| 20 |
75 |
105 |
4 x Ø14 |
150 |
130 |
16 |
5 |
6 |
60-346-320 |
| 20 |
75 |
105 |
4 x Ø14 |
150 |
130 |
16 |
6,3 |
6 |
60-346-420 |
| 25 |
85 |
115 |
4 x Ø14 |
160 |
130 |
18 |
5 |
8 |
60-346-125 |
| 25 |
85 |
115 |
4 x Ø14 |
160 |
130 |
18 |
6,3 |
8 |
60-346-225 |
| 25 |
85 |
115 |
4 x Ø14 |
160 |
130 |
18 |
8 |
8 |
60-346-325 |
| 25 |
85 |
115 |
4 x Ø14 |
160 |
130 |
18 |
10 |
8 |
60-346-425 |
| 32 |
100 |
140 |
4 x Ø18 |
180 |
150 |
18 |
8 |
10 |
60-346-132 |
| 32 |
100 |
140 |
4 x Ø18 |
180 |
150 |
18 |
10 |
10 |
60-346-232 |
| 32 |
100 |
140 |
4 x Ø18 |
180 |
150 |
18 |
12,5 |
10 |
60-346-332 |
| 32 |
100 |
140 |
4 x Ø18 |
180 |
150 |
18 |
16 |
10 |
60-346-432 |
| 40 |
110 |
150 |
4 x Ø18 |
200 |
150 |
18 |
12,5 |
12 |
60-346-140 |
| 40 |
110 |
150 |
4 x Ø18 |
200 |
150 |
18 |
16 |
12 |
60-346-240 |
| 40 |
110 |
150 |
4 x Ø18 |
200 |
150 |
18 |
20 |
12 |
60-346-340 |
| 40 |
110 |
150 |
4 x Ø18 |
200 |
150 |
18 |
25 |
12 |
60-346-440 |
| 50 |
125 |
165 |
4 x Ø18 |
230 |
160 |
20 |
20 |
16 |
60-346-150 |
| 50 |
125 |
165 |
4 x Ø18 |
230 |
160 |
20 |
25 |
16 |
60-346-250 |
| 50 |
125 |
165 |
4 x Ø18 |
230 |
160 |
20 |
31,5 |
16 |
60-346-350 |
| 50 |
125 |
165 |
4 x Ø18 |
230 |
160 |
20 |
40 |
16 |
60-346-450 |
| 80 |
160 |
200 |
8 x Ø18 |
310 |
215 |
20 |
50 |
30 |
60-346-180 |
| 80 |
160 |
200 |
8 x Ø18 |
310 |
215 |
20 |
63 |
30 |
60-346-280 |
| 80 |
160 |
200 |
8 x Ø18 |
310 |
215 |
20 |
80 |
30 |
60-346-380 |
| 80 |
160 |
200 |
8 x Ø18 |
310 |
215 |
20 |
100 |
30 |
60-346-480 |
|
Регулирующий клапан CV325 (3-ходовой) PN 16
| DN
|
D
|
D1
|
Кол-во болтов
|
L
|
H
|
B
|
Kvs
|
Kg
|
Код товара
|
| 65 |
145 |
185 |
4 x Ø18 |
290 |
170 |
20 |
31,5 |
20 |
60-346-565 |
| 65 |
145 |
185 |
4 x Ø18 |
290 |
170 |
20 |
40 |
17 |
60-346-665 |
| 65 |
145 |
185 |
4 x Ø18 |
290 |
170 |
20 |
50 |
17 |
60-346-765 |
| 65 |
145 |
185 |
4 x Ø18 |
290 |
170 |
20 |
63 |
17 |
60-346-865 |
| 100 |
180 |
220 |
8 x Ø18 |
350 |
215 |
22 |
80 |
42 |
60-346-590 |
| 100 |
180 |
220 |
8 x Ø18 |
350 |
215 |
22 |
100 |
42 |
60-346-690 |
| 100 |
180 |
220 |
8 x Ø18 |
350 |
215 |
22 |
125 |
42 |
60-346-790 |
| 100 |
180 |
220 |
8 x Ø18 |
350 |
215 |
22 |
160 |
42 |
60-346-890 |
| 125 |
210 |
250 |
8 x Ø18 |
400 |
260 |
24 |
125 |
61 |
60-346-591 |
| 125 |
210 |
250 |
8 x Ø18 |
400 |
260 |
24 |
160 |
61 |
60-346-691 |
| 125 |
210 |
250 |
8 x Ø18 |
400 |
260 |
24 |
200 |
61 |
60-346-791 |
| 125 |
210 |
250 |
8 x Ø18 |
400 |
260 |
24 |
250 |
61 |
60-346-891 |
| 150 |
240 |
285 |
8 x Ø22 |
480 |
280 |
24 |
200 |
93 |
60-346-592 |
| 150 |
240 |
285 |
8 x Ø22 |
480 |
280 |
24 |
250 |
93 |
60-346-692 |
| 150 |
240 |
285 |
8 x Ø22 |
480 |
280 |
24 |
315 |
93 |
60-346-792 |
| 150 |
240 |
285 |
8 x Ø22 |
480 |
280 |
24 |
400 |
93 |
60-346-892 |
| 200 |
295 |
340 |
12 x Ø22 |
600 |
400 |
30 |
315 |
230 |
60-346-193 |
| 200 |
295 |
340 |
12 x Ø22 |
600 |
400 |
30 |
400 |
230 |
60-346-293 |
| 200 |
295 |
340 |
12 x Ø22 |
600 |
400 |
30 |
500 |
230 |
60-346-393 |
| 200 |
295 |
340 |
12 x Ø22 |
600 |
400 |
30 |
630 |
230 |
60-346-493 |
|
Регулирующий клапан CV325 (3-ходовой) PN 25-40
| DN
|
D
|
D1
|
Кол-во болтов
|
L
|
H
|
B
|
Kvs
|
Kg
|
Код товара
|
| 65 |
145 |
185 |
8 x Ø18 |
290 |
170 |
20 |
31,5 |
20 |
60-346-165 |
| 65 |
145 |
185 |
8 x Ø18 |
290 |
170 |
20 |
40 |
20 |
60-346-265 |
| 65 |
145 |
185 |
8 x Ø18 |
290 |
170 |
20 |
50 |
20 |
60-346-365 |
| 65 |
145 |
185 |
8 x Ø18 |
290 |
170 |
20 |
63 |
20 |
60-346-465 |
| 100 |
190 |
235 |
8 x Ø22 |
350 |
215 |
22 |
80 |
42 |
60-346-190 |
| 100 |
190 |
235 |
8 x Ø22 |
350 |
215 |
22 |
100 |
42 |
60-346-290 |
| 100 |
190 |
235 |
8 x Ø22 |
350 |
215 |
22 |
125 |
42 |
60-346-390 |
| 100 |
190 |
235 |
8 x Ø22 |
350 |
215 |
22 |
160 |
42 |
60-346-490 |
| 125 |
220 |
270 |
8 x Ø26 |
400 |
260 |
24 |
125 |
61 |
60-346-191 |
| 125 |
220 |
270 |
8 x Ø26 |
400 |
260 |
24 |
160 |
61 |
60-346-291 |
| 125 |
220 |
270 |
8 x Ø26 |
400 |
260 |
24 |
200 |
61 |
60-346-391 |
| 125 |
220 |
270 |
8 x Ø26 |
400 |
260 |
24 |
250 |
61 |
60-346-491 |
|
Регулирующий клапан CV325 (3-ходовой) PN 25
| DN
|
D
|
D1
|
Кол-во болтов
|
L
|
H
|
B
|
Kvs
|
Kg
|
Код товара
|
| 150 |
250 |
300 |
8 x Ø26 |
480 |
280 |
24 |
200 |
104 |
60-346-192 |
| 150 |
250 |
300 |
8 x Ø26 |
480 |
280 |
24 |
250 |
104 |
60-346-292 |
| 150 |
250 |
300 |
8 x Ø26 |
480 |
280 |
24 |
315 |
104 |
60-346-392 |
| 150 |
250 |
300 |
8 x Ø26 |
480 |
280 |
24 |
400 |
104 |
60-346-492 |
|
Регулирующий клапан CV240S (2-ходовой) PN 40
| DN
|
D
|
D1
|
Кол-во болтов
|
L
|
B
|
Kvs
|
Kg
|
Код товара
|
| 15 |
65 |
95 |
4 x Ø14 |
130 |
16 |
0,16 |
7 |
60-258-115 |
| 15 |
65 |
95 |
4 x Ø14 |
130 |
16 |
0,25 |
7 |
60-258-215 |
| 15 |
65 |
95 |
4 x Ø14 |
130 |
16 |
0,4 |
7 |
60-258-315 |
| 15 |
65 |
95 |
4 x Ø14 |
130 |
16 |
0,63 |
7 |
60-258-415 |
| 15 |
65 |
95 |
4 x Ø14 |
130 |
16 |
1 |
7 |
60-258-515 |
| 15 |
65 |
95 |
4 x Ø14 |
130 |
16 |
1,25 |
7 |
60-258-615 |
| 15 |
65 |
95 |
4 x Ø14 |
130 |
16 |
1,6 |
7 |
60-258-715 |
| 15 |
65 |
95 |
4 x Ø14 |
130 |
16 |
2,5 |
7 |
60-258-815 |
| 15 |
65 |
95 |
4 x Ø14 |
130 |
16 |
4 |
7 |
60-258-915 |
| 20 |
75 |
105 |
4 x Ø14 |
150 |
18 |
2,5 |
8 |
60-258-120 |
| 20 |
75 |
105 |
4 x Ø14 |
150 |
18 |
4 |
8 |
60-258-220 |
| 20 |
75 |
105 |
4 x Ø14 |
150 |
18 |
5 |
8 |
60-258-320 |
| 20 |
75 |
105 |
4 x Ø14 |
150 |
18 |
6,3 |
8 |
60-258-420 |
| 25 |
85 |
115 |
4 x Ø14 |
160 |
18 |
5 |
10 |
60-258-125 |
| 25 |
85 |
115 |
4 x Ø14 |
160 |
18 |
6,3 |
10 |
60-258-225 |
| 25 |
85 |
115 |
4 x Ø14 |
160 |
18 |
8 |
10 |
60-258-325 |
| 25 |
85 |
115 |
4 x Ø14 |
160 |
18 |
10 |
10 |
60-258-425 |
| 32 |
100 |
140 |
4 x Ø18 |
180 |
18 |
8 |
13 |
60-258-132 |
| 32 |
100 |
140 |
4 x Ø18 |
180 |
18 |
10 |
13 |
60-258-232 |
| 32 |
100 |
140 |
4 x Ø18 |
180 |
18 |
12,5 |
13 |
60-258-332 |
| 32 |
100 |
140 |
4 x Ø18 |
180 |
18 |
16 |
13 |
60-258-432 |
| 40 |
110 |
150 |
4 x Ø18 |
200 |
18 |
12,5 |
14 |
60-258-140 |
| 40 |
110 |
150 |
4 x Ø18 |
200 |
18 |
16 |
14 |
60-258-240 |
| 40 |
110 |
150 |
4 x Ø18 |
200 |
18 |
20 |
14 |
60-258-340 |
| 40 |
110 |
150 |
4 x Ø18 |
200 |
18 |
25 |
14 |
60-258-440 |
| 50 |
125 |
165 |
4 x Ø18 |
230 |
20 |
20 |
19 |
60-258-150 |
| 50 |
125 |
165 |
4 x Ø18 |
230 |
20 |
25 |
19 |
60-258-250 |
| 50 |
125 |
165 |
4 x Ø18 |
230 |
20 |
31,5 |
19 |
60-258-350 |
| 50 |
125 |
165 |
4 x Ø18 |
230 |
20 |
40 |
19 |
60-258-450 |
| 65 |
145 |
185 |
8 x Ø18 |
290 |
22 |
31,5 |
27 |
60-258-165 |
| 65 |
145 |
185 |
8 x Ø18 |
290 |
22 |
40 |
27 |
60-258-265 |
| 65 |
145 |
185 |
8 x Ø18 |
290 |
22 |
50 |
27 |
60-258-365 |
| 65 |
145 |
185 |
8 x Ø18 |
290 |
22 |
63 |
27 |
60-258-465 |
| 80 |
160 |
200 |
8 x Ø18 |
310 |
24 |
50 |
38 |
60-258-180 |
| 80 |
160 |
200 |
8 x Ø18 |
310 |
24 |
63 |
38 |
60-258-280 |
| 80 |
160 |
200 |
8 x Ø18 |
310 |
24 |
80 |
38 |
60-258-380 |
| 80 |
160 |
200 |
8 x Ø18 |
310 |
24 |
100 |
38 |
60-258-480 |
| 100 |
190 |
235 |
8 x Ø22 |
350 |
24 |
80 |
53 |
60-258-190 |
| 100 |
190 |
235 |
8 x Ø22 |
350 |
24 |
100 |
53 |
60-258-290 |
| 100 |
190 |
235 |
8 x Ø22 |
350 |
24 |
125 |
53 |
60-258-390 |
| 100 |
190 |
235 |
8 x Ø22 |
350 |
24 |
160 |
53 |
60-258-490 |
| 125 |
220 |
270 |
8 x Ø26 |
400 |
26 |
125 |
67 |
60-258-191 |
| 125 |
220 |
270 |
8 x Ø26 |
400 |
26 |
160 |
67 |
60-258-291 |
| 125 |
220 |
270 |
8 x Ø26 |
400 |
26 |
200 |
67 |
60-258-391 |
| 125 |
220 |
270 |
8 x Ø26 |
400 |
26 |
250 |
67 |
60-258-491 |
| 150 |
250 |
300 |
8 x Ø26 |
480 |
28 |
200 |
102 |
60-258-192 |
| 150 |
250 |
300 |
8 x Ø26 |
480 |
28 |
250 |
102 |
60-258-292 |
| 150 |
250 |
300 |
8 x Ø26 |
480 |
28 |
315 |
102 |
60-258-392 |
| 150 |
250 |
300 |
8 x Ø26 |
480 |
28 |
400 |
102 |
60-258-492 |
| 200 |
320 |
375 |
12 x Ø30 |
600 |
34 |
315 |
260 |
60-258-193 |
| 200 |
320 |
375 |
12 x Ø30 |
600 |
34 |
400 |
260 |
60-258-293 |
| 200 |
320 |
375 |
12 x Ø30 |
600 |
34 |
500 |
260 |
60-258-393 |
| 200 |
320 |
375 |
12 x Ø30 |
600 |
34 |
630 |
260 |
60-258-493 |
| 250 |
385 |
450 |
12 x Ø33 |
730 |
38 |
400 |
355 |
60-258-194 |
| 250 |
385 |
450 |
12 x Ø33 |
730 |
38 |
500 |
355 |
60-258-294 |
| 250 |
385 |
450 |
12 x Ø33 |
730 |
38 |
630 |
355 |
60-258-394 |
| 250 |
385 |
450 |
12 x Ø33 |
730 |
38 |
800 |
355 |
60-258-494 |
| 250 |
385 |
450 |
12 x Ø33 |
730 |
38 |
1000 |
355 |
60-258-994 |
| 300 |
450 |
515 |
16 x Ø33 |
850 |
42 |
630 |
460 |
60-258-195 |
| 300 |
450 |
515 |
16 x Ø33 |
850 |
42 |
800 |
460 |
60-258-295 |
| 300 |
450 |
515 |
16 x Ø33 |
850 |
42 |
1000 |
460 |
60-258-395 |
| 300 |
450 |
515 |
16 x Ø33 |
850 |
42 |
1250 |
460 |
60-258-495 |
|
Регулирующий клапан CV340S (3-ходовой) PN 40
| DN
|
D
|
D1
|
Кол-во болтов
|
L
|
H
|
B
|
Kvs
|
Kg
|
Код товара
|
| 15 |
65 |
95 |
4 x Ø14 |
130 |
130 |
16 |
2,5 |
8 |
60-358-115 |
| 15 |
65 |
95 |
4 x Ø14 |
130 |
130 |
16 |
4 |
8 |
60-358-215 |
| 20 |
75 |
105 |
4 x Ø14 |
150 |
130 |
18 |
2,5 |
9 |
60-358-120 |
| 20 |
75 |
105 |
4 x Ø14 |
150 |
130 |
18 |
4 |
9 |
60-358-220 |
| 20 |
75 |
105 |
4 x Ø14 |
150 |
130 |
18 |
5 |
9 |
60-358-320 |
| 20 |
75 |
105 |
4 x Ø14 |
150 |
130 |
18 |
6,3 |
9 |
60-358-420 |
| 25 |
85 |
115 |
4 x Ø14 |
160 |
130 |
18 |
5 |
11 |
60-358-125 |
| 25 |
85 |
115 |
4 x Ø14 |
160 |
130 |
18 |
6,3 |
11 |
60-358-225 |
| 25 |
85 |
115 |
4 x Ø14 |
160 |
130 |
18 |
8 |
11 |
60-358-325 |
| 25 |
85 |
115 |
4 x Ø14 |
160 |
130 |
18 |
10 |
11 |
60-358-425 |
| 32 |
100 |
140 |
4 x Ø18 |
180 |
150 |
18 |
8 |
16 |
60-358-132 |
| 32 |
100 |
140 |
4 x Ø18 |
180 |
150 |
18 |
10 |
16 |
60-358-232 |
| 32 |
100 |
140 |
4 x Ø18 |
180 |
150 |
18 |
12,5 |
16 |
60-358-332 |
| 32 |
100 |
140 |
4 x Ø18 |
180 |
150 |
18 |
16 |
16 |
60-358-432 |
| 40 |
110 |
150 |
4 x Ø18 |
200 |
150 |
18 |
12,5 |
17 |
60-358-140 |
| 40 |
110 |
150 |
4 x Ø18 |
200 |
150 |
18 |
16 |
17 |
60-358-240 |
| 40 |
110 |
150 |
4 x Ø18 |
200 |
150 |
18 |
20 |
17 |
60-358-340 |
| 40 |
110 |
150 |
4 x Ø18 |
200 |
150 |
18 |
25 |
17 |
60-358-440 |
| 50 |
125 |
165 |
4 x Ø18 |
230 |
160 |
20 |
20 |
22 |
60-358-150 |
| 50 |
125 |
165 |
4 x Ø18 |
230 |
160 |
20 |
25 |
22 |
60-358-250 |
| 50 |
125 |
165 |
4 x Ø18 |
230 |
160 |
20 |
31,5 |
22 |
60-358-350 |
| 50 |
125 |
165 |
4 x Ø18 |
230 |
160 |
20 |
40 |
22 |
60-358-450 |
| 65 |
145 |
185 |
8 x Ø18 |
290 |
170 |
22 |
31,5 |
33 |
60-358-165 |
| 65 |
145 |
185 |
8 x Ø18 |
290 |
170 |
22 |
40 |
33 |
60-358-265 |
| 65 |
145 |
185 |
8 x Ø18 |
290 |
170 |
22 |
50 |
33 |
60-358-365 |
| 65 |
145 |
185 |
8 x Ø18 |
290 |
170 |
22 |
63 |
33 |
60-358-465 |
| 80 |
160 |
200 |
8 x Ø18 |
310 |
215 |
24 |
50 |
45 |
60-358-180 |
| 80 |
160 |
200 |
8 x Ø18 |
310 |
215 |
24 |
63 |
45 |
60-358-280 |
| 80 |
160 |
200 |
8 x Ø18 |
310 |
215 |
24 |
80 |
45 |
60-358-380 |
| 80 |
160 |
200 |
8 x Ø18 |
310 |
215 |
24 |
100 |
45 |
60-358-480 |
| 100 |
190 |
235 |
8 x Ø22 |
350 |
215 |
24 |
80 |
58 |
60-358-190 |
| 100 |
190 |
235 |
8 x Ø22 |
350 |
215 |
24 |
100 |
58 |
60-358-290 |
| 100 |
190 |
235 |
8 x Ø22 |
350 |
215 |
24 |
125 |
58 |
60-358-390 |
| 100 |
190 |
235 |
8 x Ø22 |
350 |
215 |
24 |
160 |
58 |
60-358-490 |
| 125 |
220 |
270 |
8 x Ø26 |
400 |
260 |
26 |
125 |
79 |
60-358-191 |
| 125 |
220 |
270 |
8 x Ø26 |
400 |
260 |
26 |
160 |
79 |
60-358-291 |
| 125 |
220 |
270 |
8 x Ø26 |
400 |
260 |
26 |
200 |
79 |
60-358-391 |
| 125 |
220 |
270 |
8 x Ø26 |
400 |
260 |
26 |
250 |
79 |
60-358-491 |
| 150 |
250 |
300 |
8 x Ø26 |
480 |
280 |
28 |
200 |
121 |
60-358-192 |
| 150 |
250 |
300 |
8 x Ø26 |
480 |
280 |
28 |
250 |
121 |
60-358-292 |
| 150 |
250 |
300 |
8 x Ø26 |
480 |
280 |
28 |
315 |
121 |
60-358-392 |
| 150 |
250 |
300 |
8 x Ø26 |
480 |
280 |
28 |
400 |
121 |
60-358-492 |
| 200 |
320 |
375 |
12 x Ø30 |
600 |
400 |
34 |
315 |
300 |
60-358-193 |
| 200 |
320 |
375 |
12 x Ø30 |
600 |
400 |
34 |
400 |
300 |
60-358-293 |
| 200 |
320 |
375 |
12 x Ø30 |
600 |
400 |
34 |
500 |
300 |
60-358-393 |
| 200 |
320 |
375 |
12 x Ø30 |
600 |
400 |
34 |
630 |
300 |
60-358-493 |
| 250 |
385 |
450 |
12 x Ø33 |
730 |
450 |
38 |
400 |
415 |
60-358-194 |
| 250 |
385 |
450 |
12 x Ø33 |
730 |
450 |
38 |
500 |
415 |
60-358-294 |
| 250 |
385 |
450 |
12 x Ø33 |
730 |
450 |
38 |
630 |
415 |
60-358-394 |
| 250 |
385 |
450 |
12 x Ø33 |
730 |
450 |
38 |
800 |
415 |
60-358-494 |
| 250 |
385 |
450 |
12 x Ø33 |
730 |
450 |
38 |
1000 |
415 |
60-358-994 |
| 300 |
450 |
515 |
16 x Ø33 |
850 |
550 |
42 |
630 |
540 |
60-358-195 |
| 300 |
450 |
515 |
16 x Ø33 |
850 |
550 |
42 |
800 |
540 |
60-358-295 |
| 300 |
450 |
515 |
16 x Ø33 |
850 |
550 |
42 |
1000 |
540 |
60-358-395 |
| 300 |
450 |
515 |
16 x Ø33 |
850 |
550 |
42 |
1250 |
540 |
60-358-495 |
|
Регулирующий клапан CV240E (2-ходовой) PN 40
| DN
|
D
|
D1
|
Кол-во болтов
|
L
|
B
|
Kvs
|
Kg
|
Код товара
|
| 15 |
65 |
95 |
4 x Ø14 |
130 |
16 |
0,16 |
7 |
60-259-115 |
| 15 |
65 |
95 |
4 x Ø14 |
130 |
16 |
0,25 |
7 |
60-259-215 |
| 15 |
65 |
95 |
4 x Ø14 |
130 |
16 |
0,4 |
7 |
60-259-315 |
| 15 |
65 |
95 |
4 x Ø14 |
130 |
16 |
0,63 |
7 |
60-259-415 |
| 15 |
65 |
95 |
4 x Ø14 |
130 |
16 |
1 |
7 |
60-259-515 |
| 15 |
65 |
95 |
4 x Ø14 |
130 |
16 |
1,25 |
7 |
60-259-615 |
| 15 |
65 |
95 |
4 x Ø14 |
130 |
16 |
1,6 |
7 |
60-259-715 |
| 15 |
65 |
95 |
4 x Ø14 |
130 |
16 |
2,5 |
7 |
60-259-815 |
| 15 |
65 |
95 |
4 x Ø14 |
130 |
16 |
4 |
7 |
60-259-915 |
| 20 |
75 |
105 |
4 x Ø14 |
150 |
18 |
2,5 |
8 |
60-259-120 |
| 20 |
75 |
105 |
4 x Ø14 |
150 |
18 |
4 |
8 |
60-259-220 |
| 20 |
75 |
105 |
4 x Ø14 |
150 |
18 |
5 |
8 |
60-259-320 |
| 20 |
75 |
105 |
4 x Ø14 |
150 |
18 |
6,3 |
8 |
60-259-420 |
| 25 |
85 |
115 |
4 x Ø14 |
160 |
18 |
5 |
10 |
60-259-125 |
| 25 |
85 |
115 |
4 x Ø14 |
160 |
18 |
6,3 |
10 |
60-259-225 |
| 25 |
85 |
115 |
4 x Ø14 |
160 |
18 |
8 |
10 |
60-259-325 |
| 25 |
85 |
115 |
4 x Ø14 |
160 |
18 |
10 |
10 |
60-259-425 |
| 32 |
100 |
140 |
4 x Ø18 |
180 |
18 |
8 |
13 |
60-259-132 |
| 32 |
100 |
140 |
4 x Ø18 |
180 |
18 |
10 |
13 |
60-259-232 |
| 32 |
100 |
140 |
4 x Ø18 |
180 |
18 |
12,5 |
13 |
60-259-332 |
| 32 |
100 |
140 |
4 x Ø18 |
180 |
18 |
16 |
13 |
60-259-432 |
| 40 |
110 |
150 |
4 x Ø18 |
200 |
18 |
12,5 |
14 |
60-259-140 |
| 40 |
110 |
150 |
4 x Ø18 |
200 |
18 |
16 |
14 |
60-259-240 |
| 40 |
110 |
150 |
4 x Ø18 |
200 |
18 |
20 |
14 |
60-259-340 |
| 40 |
110 |
150 |
4 x Ø18 |
200 |
18 |
25 |
14 |
60-259-440 |
| 50 |
125 |
165 |
4 x Ø18 |
230 |
20 |
20 |
19 |
60-259-150 |
| 50 |
125 |
165 |
4 x Ø18 |
230 |
20 |
25 |
19 |
60-259-250 |
| 50 |
125 |
165 |
4 x Ø18 |
230 |
20 |
31,5 |
19 |
60-259-350 |
| 50 |
125 |
165 |
4 x Ø18 |
230 |
20 |
40 |
19 |
60-259-450 |
| 65 |
145 |
185 |
8 x Ø18 |
290 |
22 |
31,5 |
27 |
60-259-165 |
| 65 |
145 |
185 |
8 x Ø18 |
290 |
22 |
40 |
27 |
60-259-265 |
| 65 |
145 |
185 |
8 x Ø18 |
290 |
22 |
50 |
27 |
60-259-365 |
| 65 |
145 |
185 |
8 x Ø18 |
290 |
22 |
63 |
27 |
60-259-465 |
| 80 |
160 |
200 |
8 x Ø18 |
310 |
24 |
50 |
38 |
60-259-180 |
| 80 |
160 |
200 |
8 x Ø18 |
310 |
24 |
63 |
38 |
60-259-280 |
| 80 |
160 |
200 |
8 x Ø18 |
310 |
24 |
80 |
38 |
60-259-380 |
| 80 |
160 |
200 |
8 x Ø18 |
310 |
24 |
100 |
38 |
60-259-480 |
| 100 |
190 |
235 |
8 x Ø22 |
350 |
24 |
80 |
53 |
60-259-190 |
| 100 |
190 |
235 |
8 x Ø22 |
350 |
24 |
100 |
53 |
60-259-290 |
| 100 |
190 |
235 |
8 x Ø22 |
350 |
24 |
125 |
53 |
60-259-390 |
| 100 |
190 |
235 |
8 x Ø22 |
350 |
24 |
160 |
53 |
60-259-490 |
| 125 |
220 |
270 |
8 x Ø26 |
400 |
26 |
125 |
67 |
60-259-191 |
| 125 |
220 |
270 |
8 x Ø26 |
400 |
26 |
160 |
67 |
60-259-291 |
| 125 |
220 |
270 |
8 x Ø26 |
400 |
26 |
200 |
67 |
60-259-391 |
| 125 |
220 |
270 |
8 x Ø26 |
400 |
26 |
250 |
67 |
60-259-491 |
| 150 |
250 |
300 |
8 x Ø26 |
480 |
28 |
200 |
102 |
60-259-192 |
| 150 |
250 |
300 |
8 x Ø26 |
480 |
28 |
250 |
102 |
60-259-292 |
| 150 |
250 |
300 |
8 x Ø26 |
480 |
28 |
315 |
102 |
60-259-392 |
| 150 |
250 |
300 |
8 x Ø26 |
480 |
28 |
400 |
102 |
60-259-492 |
| 200 |
320 |
375 |
12 x Ø30 |
600 |
34 |
315 |
260 |
60-259-193 |
| 200 |
320 |
375 |
12 x Ø30 |
600 |
34 |
400 |
260 |
60-259-293 |
| 200 |
320 |
375 |
12 x Ø30 |
600 |
34 |
500 |
260 |
60-259-393 |
| 200 |
320 |
375 |
12 x Ø30 |
600 |
34 |
630 |
260 |
60-259-493 |
| 250 |
385 |
450 |
12 x Ø33 |
730 |
38 |
400 |
355 |
60-259-194 |
| 250 |
385 |
450 |
12 x Ø33 |
730 |
38 |
500 |
355 |
60-259-294 |
| 250 |
385 |
450 |
12 x Ø33 |
730 |
38 |
630 |
355 |
60-259-394 |
| 250 |
385 |
450 |
12 x Ø33 |
730 |
38 |
800 |
355 |
60-259-494 |
| 250 |
385 |
450 |
12 x Ø33 |
730 |
38 |
1000 |
355 |
60-259-994 |
| 300 |
450 |
515 |
16 x Ø33 |
850 |
42 |
630 |
460 |
60-259-195 |
| 300 |
450 |
515 |
16 x Ø33 |
850 |
42 |
800 |
460 |
60-259-295 |
| 300 |
450 |
515 |
16 x Ø33 |
850 |
42 |
1000 |
460 |
60-259-395 |
| 300 |
450 |
515 |
16 x Ø33 |
850 |
42 |
1250 |
460 |
60-259-495 |
|
Регулирующий клапан CV340E (3-ходовой) PN 40
| DN
|
D
|
D1
|
Кол-во болтов
|
L
|
H
|
B
|
Kvs
|
Kg
|
Код товара
|
| 15 |
65 |
95 |
4 x Ø14 |
130 |
130 |
16 |
2,5 |
8 |
60-359-115 |
| 15 |
65 |
95 |
4 x Ø14 |
130 |
130 |
16 |
4 |
8 |
60-359-215 |
| 20 |
75 |
105 |
4 x Ø14 |
150 |
130 |
18 |
2,5 |
9 |
60-359-120 |
| 20 |
75 |
105 |
4 x Ø14 |
150 |
130 |
18 |
4 |
9 |
60-359-220 |
| 20 |
75 |
105 |
4 x Ø14 |
150 |
130 |
18 |
5 |
9 |
60-359-320 |
| 20 |
75 |
105 |
4 x Ø14 |
150 |
130 |
18 |
6,3 |
9 |
60-359-420 |
| 25 |
85 |
115 |
4 x Ø14 |
160 |
130 |
18 |
5 |
11 |
60-359-125 |
| 25 |
85 |
115 |
4 x Ø14 |
160 |
130 |
18 |
6,3 |
11 |
60-359-225 |
| 25 |
85 |
115 |
4 x Ø14 |
160 |
130 |
18 |
8 |
11 |
60-359-325 |
| 25 |
85 |
115 |
4 x Ø14 |
160 |
130 |
18 |
10 |
11 |
60-359-425 |
| 32 |
100 |
140 |
4 x Ø18 |
180 |
150 |
18 |
8 |
16 |
60-359-132 |
| 32 |
100 |
140 |
4 x Ø18 |
180 |
150 |
18 |
10 |
16 |
60-359-232 |
| 32 |
100 |
140 |
4 x Ø18 |
180 |
150 |
18 |
12,5 |
16 |
60-359-332 |
| 32 |
100 |
140 |
4 x Ø18 |
180 |
150 |
18 |
16 |
16 |
60-359-432 |
| 40 |
110 |
150 |
4 x Ø18 |
200 |
150 |
18 |
12,5 |
17 |
60-359-140 |
| 40 |
110 |
150 |
4 x Ø18 |
200 |
150 |
18 |
16 |
17 |
60-359-240 |
| 40 |
110 |
150 |
4 x Ø18 |
200 |
150 |
18 |
20 |
17 |
60-359-340 |
| 40 |
110 |
150 |
4 x Ø18 |
200 |
150 |
18 |
25 |
17 |
60-359-440 |
| 50 |
125 |
165 |
4 x Ø18 |
230 |
160 |
20 |
20 |
22 |
60-359-150 |
| 50 |
125 |
165 |
4 x Ø18 |
230 |
160 |
20 |
25 |
22 |
60-359-250 |
| 50 |
125 |
165 |
4 x Ø18 |
230 |
160 |
20 |
31,5 |
22 |
60-359-350 |
| 50 |
125 |
165 |
4 x Ø18 |
230 |
160 |
20 |
40 |
22 |
60-359-450 |
| 65 |
145 |
185 |
8 x Ø18 |
290 |
170 |
22 |
31,5 |
33 |
60-359-165 |
| 65 |
145 |
185 |
8 x Ø18 |
290 |
170 |
22 |
40 |
33 |
60-359-265 |
| 65 |
145 |
185 |
8 x Ø18 |
290 |
170 |
22 |
50 |
33 |
60-359-365 |
| 65 |
145 |
185 |
8 x Ø18 |
290 |
170 |
22 |
63 |
33 |
60-359-465 |
| 80 |
160 |
200 |
8 x Ø18 |
310 |
215 |
24 |
50 |
45 |
60-359-180 |
| 80 |
160 |
200 |
8 x Ø18 |
310 |
215 |
24 |
63 |
45 |
60-359-280 |
| 80 |
160 |
200 |
8 x Ø18 |
310 |
215 |
24 |
80 |
45 |
60-359-380 |
| 80 |
160 |
200 |
8 x Ø18 |
310 |
215 |
24 |
100 |
45 |
60-359-480 |
| 100 |
190 |
235 |
8 x Ø22 |
350 |
215 |
24 |
80 |
58 |
60-359-190 |
| 100 |
190 |
235 |
8 x Ø22 |
350 |
215 |
24 |
100 |
58 |
60-359-290 |
| 100 |
190 |
235 |
8 x Ø22 |
350 |
215 |
24 |
125 |
58 |
60-359-390 |
| 100 |
190 |
235 |
8 x Ø22 |
350 |
215 |
24 |
160 |
58 |
60-359-490 |
| 125 |
220 |
270 |
8 x Ø26 |
400 |
260 |
26 |
125 |
79 |
60-359-191 |
| 125 |
220 |
270 |
8 x Ø26 |
400 |
260 |
26 |
160 |
79 |
60-359-291 |
| 125 |
220 |
270 |
8 x Ø26 |
400 |
260 |
26 |
200 |
79 |
60-359-391 |
| 125 |
220 |
270 |
8 x Ø26 |
400 |
260 |
26 |
250 |
79 |
60-359-491 |
| 150 |
250 |
300 |
8 x Ø26 |
480 |
280 |
28 |
200 |
121 |
60-359-192 |
| 150 |
250 |
300 |
8 x Ø26 |
480 |
280 |
28 |
250 |
121 |
60-359-292 |
| 150 |
250 |
300 |
8 x Ø26 |
480 |
280 |
28 |
315 |
121 |
60-359-392 |
| 150 |
250 |
300 |
8 x Ø26 |
480 |
280 |
28 |
400 |
121 |
60-359-492 |
| 200 |
320 |
375 |
12 x Ø30 |
600 |
400 |
34 |
315 |
300 |
60-359-193 |
| 200 |
320 |
375 |
12 x Ø30 |
600 |
400 |
34 |
400 |
300 |
60-359-293 |
| 200 |
320 |
375 |
12 x Ø30 |
600 |
400 |
34 |
500 |
300 |
60-359-393 |
| 200 |
320 |
375 |
12 x Ø30 |
600 |
400 |
34 |
630 |
300 |
60-359-493 |
| 250 |
385 |
450 |
12 x Ø33 |
730 |
450 |
38 |
400 |
415 |
60-359-194 |
| 250 |
385 |
450 |
12 x Ø33 |
730 |
450 |
38 |
500 |
415 |
60-359-294 |
| 250 |
385 |
450 |
12 x Ø33 |
730 |
450 |
38 |
630 |
415 |
60-359-394 |
| 250 |
385 |
450 |
12 x Ø33 |
730 |
450 |
38 |
800 |
415 |
60-359-494 |
| 250 |
385 |
450 |
12 x Ø33 |
730 |
450 |
38 |
1000 |
415 |
60-359-994 |
| 300 |
450 |
515 |
16 x Ø33 |
850 |
550 |
42 |
630 |
540 |
60-359-195 |
| 300 |
450 |
515 |
16 x Ø33 |
850 |
550 |
42 |
800 |
540 |
60-359-295 |
| 300 |
450 |
515 |
16 x Ø33 |
850 |
550 |
42 |
1000 |
540 |
60-359-395 |
| 300 |
450 |
515 |
16 x Ø33 |
850 |
550 |
42 |
1250 |
540 |
60-359-495 |
|
BR12WT дисковый поворотный затвор, DN 25-200
|
|
Применяются в системах отопления, вентиляции и кондиционирования, для санитарных и промышленных систем, для регулирования или закрытия прекрытия и пара в открытых и закрытых контурах.
Ключевые особенности
- Простой монтаж при помощи болтовых проушин
- Центрированный диск
- Ручное управление - рукоятка
- Индикатор направления вращения
- Уплотнение EPDM
Область применения:
Горячая-,холодная- и технологическая вода, пар низкого давления, вода с антифризом и противокоррозионными смесями (конц. 50%): гликоль, глицерин, этиловый спирт, спирт дихлорида пропилена, моноэтиловый спирт, этил, метиловый спирт, антифроген® N+L.
Функция:
Диапазон размеров:
DN 25-200
Номинальное давление:
PN 6 - PN 16
Температура:
Макс. рабочая температура: 110°C
Мин. рабочая температура: -10°C
Класс герметичности:
EN 1349 - утечка через седло клапана VI G1 (герметичное уплотнение).
Материал:
Корпус: Чугун GG25
Уплотнение седла: EPDM
Диск:
DN 25-40: Нержавеющая сталь 1.4408
DN 50-200: Ковкий чугун GGG-40 EN-JS1030 с покрытием из Nylon11
Шток: Хромоникелевая сталь 1.4405
Уплотнение штока: EPDM
Обработка поверхностей:
Красное полиэфирное порошковое покрытие.
Маркировка:
DN и PN.
Направление потока:
В обоих направлениях.
Тип соединения:
Тип заслонки.
Монтажный размер:
В соответствии с EN 558-1, основная серия 20.
Соединение с приводом:
DN 25-150: F05/F07 в соответствии с EN ISO 5211.
DN 200: F07/F10 в соответствии с EN ISO 5211.
Варианты исполнения клапана:
Версия без технического силикона.
Скачать техническое описание и ассортимент (354 КБ)
|
|
Регулирующие клапаны предназначены для регулирования давления и расхода в трубопроводных системах. Осуществляется настройка путем изменения расхода среды через проходное сечение. Инструменты позволяют регулировать расход в соответствии с заранее заданными характеристиками.
Выделяют также такой вид оборудования, как клапан запорно-регулирующий. Такие агрегаты могут применяться для уплотнения затвора в соответствии с нормами герметичности. В нашем ассортименте представлена продукция известной шведской торговой марки Imi Ta, известная высоким качеством и надежностью.
Клапаны CV 216/316 MZ
Вентили CV 216/316 MZ представлены в диапазоне размеров от 15 до 25 DN и рассчитаны на максимальное давление 16 PN. Все представленные модели – с наружной резьбой. Корпуса приборов изготавливаются из латуни. Рабочая температура – от 0 до +120 градусов. Техника предназначена для покомнатного или зонального регулирования.
В модельном ряду имеются двухходовые и трехходовые варианты. Двухходовой клапан оснащен пропускной способностью до 8 кубических метров в час.
Клапаны CV 216/316 RGA
Корпуса вентилей указанной линейки выполняются из бронзы, заглушки – из латуни. В ассортименте представлены модели размером до 50 DN и пропускной способностью до 40 кубических метров в час. Имеется как двухходовой вариант, так и трехходовой регулирующий клапан. Доступно резьбовое и фитинговое соединения.
Диапазон расчетных температур – от 0 до +150 градусов. При температуре выше 130 градусов вентиль следует устанавливать в горизонтальном положении. При наличии подогрева штока клапан можно использовать в воде с антифризом при температуре до -15 градусов.
Клапаны CV 206/216/306/316 GG
Вентили этой модели предназначены для применения в системах кондиционирования, отопления и вентиляции. Агрегаты выдерживают температуры от 0 до +150 градусов. Расчетное давление техники – от 6 до 16 PN. Размер инструментов не превышает 150 DN.
Корпуса оборудования изготавливаются из чугуна. Пропускная способность достигает 315 кубических метров в час. Доступны как трехходовые, так и двухходовые варианты.
Клапаны CV 216/316, 225/325, 240/340 S/E
Вентили доступны в диапазоне размеров от 15 до 300 DN. Расчетная температура не превышает 180 градусов. Агрегаты изготавливаются из нержавеющей стали, имеются модели с дополнительным сальником. Также имеются варианты с корпусами из чугуна или литого железа.
Модели предназначаются для использования в воде с долей антифриза не более 50 процентов. Допустимое давление оборудования – 16 PN. В каталоге имеются двухходовые и трехходовые экземпляры.
Наши преимущества
В компании «Бипрост» можно купить регулирующий клапан в Минске. За 15 лет работы мы стали одним из лидирующих поставщиков на белорусском рынке. Наша компания является официальным дилеров шведского производителя Imi Ta.
|
