Привод EMO T

emo t

Общее описание:

Высокоэффективный термоэлектрический привод EMO T с повышенным классом защиты корпуса используется вместе с клапанами TBV-C или термостатическими клапанами, обеспечивая надежное двухпозиционное регулирование. Уникальная разработка гарантирует долгий срок службы привода. Датчик положения, видимый с любого ракурса, расположен в легкодоступном месте, что облегчает процедуру проведения технического обслуживания. Высокое регулирующее усилие повышает точность и надежность.

Область применения:

Предназначен для двухточечного и широтно-импульсного регулирования.

Напряжение питания:

24В AC/DC +25% / -20% (АС - переменный ток, DC - постоянный ток)
230В AC ±15%; Частота 50-60 Гц

Потребляемая мощность:



  24 В 230 В
Пусковая  ≤ 6 Вт (ВА) ≤ 58 Вт (ВА)
Во время работы ≤ 2 Вт (ВА) ≤ 2,5 Вт (ВА)
Пусковой ток ≤ 250 мА, 60с ≤ 250 мА, 1с



Время операционного цикла:

~ 4 мин. при запуске из «холодного» состояния.



Развиваемое усилие:

125 Н

Температура:

Макс. температура окружающей среды: 50°C
Мин. температура окружающей среды: -5°C
Максимальная температура теплоносителя: 120°C
Температура хранения: -25°C – +70°C

  Скачать техническую информацию и ассортимент EMO-T (499 КБ)

Привод EMO-T 24В AC/DC



emo t



Длина кабеля [м] Код
EMO T, NO (нормально открытый)
1 1847-00.500
2 1847-01.500
5 1847-02.500
EMO T, NC (нормально закрытый)
1 1843-00.500
2 1843-01.500
5 1843-02.500



Привод EMO-T 230В AC



emo t



Длина кабеля [м]
Код
EMO T, NO (нормально открытый)
1
1837-00.500
2
1837-01.500
5
1837-02.500
EMO T, NC (нормально закрытый)
1
1833-00.500
2
1833-01.500
5
1833-02.500

Привод EMO TМ

emo t

Общее описание:

Термоэлектрический привод для пропорционального регулирования при использовании с клапанами TBV-CM, TBV-CMP или термостатическими радиаторными клапанами обеспечивает плавное регулирование расхода и более точное управление комнатной температурой. Длительный срок службы обеспечивается уникальной конструкцией. Индикатор положения виден со всех сторон и позволяет легко проводить процедуры технического обслуживания. Большое усилие закрытия также повышает надежность.

Область применения:

Для пропорционального регулирования.

Напряжение питания:

24В AC +25% / -20%
Частота 50-60 Гц

Потребляемая мощность:

Пусковая ≤ 7 Вт
Во время работы ≤ 3 Вт
Пусковой ток ≤ 250 мА
Сила тока в дежурном режиме/режиме ожидания ≤ 25/2 мА

Управляющий сигнал:

Адаптация к сигналу управления, согласно подключения
0-10 В / 10-0 В DC
2-10 В / 10-2 В DC
Ri = 100 кОм

Скорость перемещения штока:

30 с/мм

Развиваемое усилие:

125 Н

Температура:

Макс. температура окружающей среды: 50°C
Мин. температура окружающей среды: -5°C
Максимальная температура теплоносителя: 120°C
Температура хранения: -25°C – +70°C

  Скачать техническую информацию и ассортимент EMO TМ (961 КБ)

Привод EMO TМ



emo tm

Длина кабеля [м] Код
EMO TM NC (нормально закрытый)
1 1868-00.500
2 1868-01.500
5 1868-02.500



Привод TA-MC55Y, TA-MC55

ta mc55

Общее описание:

Высокоэффективные приводы для пропорционального регулирования с автоматической настройкой хода штока обеспечивают модулирующее, 3-точечное или двухпозиционное управление. Используются совместно с комбинированными регулирующими и балансировочными клапанами (со встроенным регулятором дифференциального давления или без него), а также с 2-ходовыми и 3-ходовыми регулирующими клапанами производства IMI Hydronic Engineering.

Область применения:

TA-MC55Y:
Для пропорционального регулирования.
TA-MC55/24/230/115:
Для 3-точечного или двухпозиционного регулирования.

Электрическое напряжение:

TA-MC55Y, TA-MC55/24: 24 В перем. /пост. тока ±10%
TA-MC55/230: 230 В перем. тока +6%, -10%
TA-MC55/115: 115 В перем. тока +6%, -10%
Частота 50-60 Гц ±5%

Энергопотребление:

TA-MC55Y, TA-MC55/24: 3,5 ВА
TA-MC55/230/115: 7 ВА

Входной сигнал:

TA-MC55Y: 0(2)-10 VDC 77 kΩ, 0(4)-20 мА 0,51 кОм.
TA-MC55/24/230/115: 3-точечный или двухпозиционный.

Выходной сигнал:

0-10 В пост. тока, макс. 8 мА, мин. 1,2 кОм.

Гистерезис:

0,3 B

Отклонение:

Электрическое: 0,04 В пост. тока
Механическое: 0,06 мм

Скорость перемещения штока:

9 или 5 с/мм

Развиваемое усилие:

600 Н

Рабочий режим:

S3-50% ED c/h 1200 EN 60034-1

Концевой выключатель:

Срабатывает при заданной нагрузке

Температура:

Макс. температура окружающей среды: 60°C
Мин. температура окружающей среды: 0°C

  Скачать техническую информацию и ассортимент TA-MC55Y, TA-MC55 (669 КБ)

Привод TA-MC55Y, TA-MC55



ta mc 55

Тип
Напряжение питания
Развиваемое усилие [Н]
Входной сигнал
Код
TA-MC55Y
24 В перем. /пост. тока
600
0(2)-10 VDC
61-055-003
TA-MC55/24
24 В перем. /пост. тока
600
3-точечный
61-055-001
TA-MC55/230
230 В перем. тока
600
3-точечный
61-055-002
TA-MC55/115
115 В перем. тока
600
3-точечный
61-055-302



Привод TA-MC100

ta mc100 kat

Общее описание:

Высокоэффективные приводы для пропорционального регулирования с автоматической настройкой хода штока обеспечивают модулирующее, 3-точечное или двухпозиционное управление. Используются совместно с комбинированными регулирующими и балансировочными клапанами (со встроенным регулятором дифференциального давления или без него), а также с 2-ходовыми и 3-ходовыми регулирующими клапанами производства IMI Hydronic Engineering.

Область применения:

Для пропорционального, 3-точечного или двухпозиционного регулирования.

Электрическое напряжение:

TA-MC100/24: 24 В перем. /пост. тока ±10%
TA-MC100/230: 230 В перем. тока +6%, -10%
TA-MC100/115: 115 В перем. тока +6%, -10%
Частота 50-60 Гц ±5%

Энергопотребление:

TA-MC100/24: 6 ВА
TA-MC100/230/115: 12 ВА

Входной сигнал:

0(2)-10 В пост. тока 77 кОм, 0(4)-20 мА 0,51 кОм.
3-точечный или двухпозиционный.

Выходной сигнал:

0-10 В пост. тока, макс. 8 мА, мин. 1,2 кОм.

Гистерезис:

0,15 или 0,5 В

Отклонение:

Электрическое: 0,04 В пост. тока
Механическое: 0,095 мм

Скорость перемещения штока:

12 или 9 с/мм
4 или 1,9 с/мм

Развиваемое усилие:

1000 Н

Рабочий режим:

S3-50% ED c/h 1200 EN 60034-1

Концевой выключатель:

Срабатывает при заданной нагрузке

Температура:

Макс. температура окружающей среды: 60°C
Мин. температура окружающей среды: 0°C

  Скачать техническую информацию и ассортимент TA-MC100 (669 КБ)



Привод TA-MC100



ta mc100

Тип
Напряжение питания
Развиваемое усилие [Н]
Входной сигнал
Код
TA-MC100/24
24 В перем. /пост. тока
1000
0(2)-10 VDC, 3-точечный
61-100-001
TA-MC100/230
230 В перем. тока
1000
0(2)-10 VDC, 3-точечный
61-100-002
TA-MC100/115
115 В перем. тока
1000
0(2)-10 VDC, 3-точечный
61-100-302



Привод TA-MC160

ta mc160 kat

Общее описание:

Высокоэффективные приводы для пропорционального регулирования с автоматической настройкой хода штока обеспечивают модулирующее, 3-точечное или двухпозиционное управление. Используются совместно с комбинированными регулирующими и балансировочными клапанами (со встроенным регулятором дифференциального давления или без него), а также с 2-ходовыми и 3-ходовыми регулирующими клапанами производства IMI Hydronic Engineering.

Область применения:

Для пропорционального, 3-точечного или двухпозиционного регулирования.

Электрическое напряжение:

TA-MC160/24: 24 В перем. /пост. тока ±10%
TA-MC160/230: 230 В перем. тока +6%, -10%
TA-MC160/115: 115 В перем. тока +6%, -10%
Частота 50-60 Гц ±5%

Энергопотребление:

TA-MC160/24: 6 ВА
TA-MC160/230/115: 12 ВА

Входной сигнал:

0(2)-10 В пост. тока 77 кОм, 0(4)-20 мА 0,51 кОм.
3-точечный или двухпозиционный.

Выходной сигнал:

0-10 В пост. тока, макс. 8 мА, мин. 1,2 кОм.

Гистерезис:

0,05 V, 0,15 V, 0,3 V или 0,5 V

Отклонение:

Электрическое: 0,04 В пост. тока
Механическое: 0,05 мм

Скорость перемещения штока:

6 или 4 с/мм

Развиваемое усилие:

1600 Н

Рабочий режим:

S3-50% ED c/h 1200 EN 60034-1

Концевой выключатель:

Срабатывает при заданной нагрузке

Температура:

Макс. температура окружающей среды: 60°C
Мин. температура окружающей среды: 0°C
  Скачать техническую информацию и ассортимент TA-MC160 (669 КБ)

Привод TA-MC160



ta ms160

Тип
Напряжение питания
Развиваемое усилие [Н]
Входной сигнал
Код
TA-MC160/24
24 В перем. /пост. тока
1600
0(2)-10 VDC, 3-точечный
61-160-001
TA-MC160/230
230 В перем. тока
1600
0(2)-10 VDC, 3-точечный
61-160-002
TA-MC160/115
115 В перем. тока
1600
0(2)-10 VDC, 3-точечный
61-160-302

Привод TA-MC15

Общее описание:

Высокоэффективные приводы для пропорционального регулирования с автоматической настройкой хода штока обеспечивают модулирующее, 3-точечное или двухпозиционное управление, которые используются совместно с двух- и трех-ходовыми регулирующими клапанами производства IMI Hydronic Engineering.

Область применения:

TA-MC15/24:
Для пропорционального, 3-точечного или двухпозиционного регулирования.
TA-MC15/230:
Для 3-точечного или двухпозиционного регулирования.

Электрическое напряжение:

TA-MC15/24: 24 В перем. /пост. тока ±10%
TA-MC15/230: 230 В перем. тока ±10%
Частота 50-60 Гц ±5%

Энергопотребление:

2,5 ВА

Входной сигнал:

TA-MC15/24: Постоянный ток 0(2)-10 В или 3-точечный или on/off регулирование.
TA-MC15/230: 3-точечный или on/off регулирование.

Время срабатывания привода:

20 с/мм

Развиваемое усилие:

150 Н

Рабочий режим:

S3-100% ED

Концевой выключатель:

Срабатывает при заданной нагрузке

Температура:

Макс. температура окружающей среды: 50°C
Мин. температура окружающей среды: 0°C

Скачать техническую информацию и ассортимент TA-MC (669 КБ)

Привод TA-MC15-С

Общее описание:

Высокоэффективные приводы для пропорционального регулирования с автоматической настройкой хода штока обеспечивают модулирующее, 3-точечное или двухпозиционное управление. Используются совместно с комбинированными регулирующими и балансировочными клапанами (со встроенным регулятором дифференциального давления или без него) производства IMI Hydronic Engineering.

Область применения:

TA-MC15/24-C:
Для пропорционального, 3-точечного или двухпозиционного регулирования.
TA-MC15/230-C:
Для 3-точечного или двухпозиционного регулирования.

Электрическое напряжение:

TA-MC15/24-C: 24 В перем. /пост. тока ±10%
TA-MC15/230-C: 230 В перем. тока ±10%
Частота 50-60 Гц ±5%

Энергопотребление:

2,5 ВА

Входной сигнал:

TA-MC15/24-C: Постоянный ток 0(2)-10 В или 3-точечный или on/off регулирование.
TA-MC15/230-C: 3-точечный или on/off регулирование.

Время срабатывания привода:

20 с/мм

Развиваемое усилие:

200 Н

Рабочий режим:

S3-100% ED

Концевой выключатель:

Срабатывает при заданной нагрузке

Температура:

Макс. температура окружающей среды: 50°C
Мин. температура окружающей среды: 0°C

Скачать техническую информацию и ассортимент TA-MC (669 КБ)

Привод TA-MC50-С

Общее описание:

Высокоэффективные приводы для пропорционального регулирования с автоматической настройкой хода штока обеспечивают модулирующее, 3-точечное или двухпозиционное управление. Используются совместно с комбинированными регулирующими клапанами КТМ 512 и балансировочными клапанами производства IMI Hydronic Engineering.

Область применения:

TA-MC50/24-C:
Для пропорционального, 3-точечного или двухпозиционного регулирования.
TA-MC50/230-C:
Для 3-точечного или двухпозиционного регулирования.

Электрическое напряжение:

TA-MC50/24-C: 24 В перем. /пост. тока ±10%
TA-MC50/230-C: 230 В перем. тока ±10%
Частота 50-60 Гц ±5%

Энергопотребление:

2,5 ВА

Входной сигнал:

TA-MC50/24-C: Постоянный ток 0(2)-10 В или 3-точечный или on/off регулирование.
TA-MC50/230-C: 3-точечный или on/off регулирование.

Время срабатывания привода:

20 с/мм

Развиваемое усилие:

500 Н

Рабочий режим:

S3-100% ED



Концевой выключатель:

Срабатывает при заданной нагрузке

Температура:

Макс. температура окружающей среды: 50°C
Мин. температура окружающей среды: 0°C

Скачать техническую информацию и ассортимент TA-MC (669 КБ)

Привод TA-MC100 FSE/FSR

Общее описание:

Высокоэффективные приводы для пропорционального регулирования с возвратной выдвигающейся (FSE) или втягивающейся (FSR) пружиной и автоматической настройкой хода штока обеспечивают модулирующее, 3-точечное или двухпозиционное управление. Используются совместно с комбинированными регулирующими и балансировочными клапанами (со встроенным регулятором дифференциального давления или без него), а также с 2-ходовыми и 3-ходовыми регулирующими клапанами производства IMI Hydronic Engineering.

Область применения:

TA-MC100FSE/FSR/24:
Для пропорционального, 3-точечного или двухпозиционного регулирования.
TA-MC100FSE/FSR/230:
Для 3-точечного или двухпозиционного регулирования.

Режим защиты:

TA-MC100FSE: В случае отключения электропитания шток выдвигается
TA-MC100FSR: В случае отключения электропитания шток втягивается

Электрическое напряжение:

TA-MC100FSE/FSR/24: 24 В перем. тока ±15%
TA-MC100FSE/FSR/230: 230 В перем. тока ±15%
Частота 50-60 Гц ±5%

Энергопотребление:

TA-MC100FSE/FSR/24: 26 ВА
TA-MC100FSE/FSR/230: 30 ВА

Входной сигнал:

TA-MC100FSE/FSR/24: 0(2)-10 В пост. тока, 0(4)-20 мА, трехточечный или двухпозиционный.
TA-MC100FSE/FSR/230: трехточечный или двухпозиционный.

Выходной сигнал:

TA-MC100FSE/FSR/24: 0(2)-10 В пост. тока, макс. 5 мА, 0(4)-20 мА.
TA-MC100FSE/FSR/230: 0(2)-10 В пост. тока, макс. 5 мА.

Скорость перемещения штока:

TA-MC100FSE/FSR/24: 2 с/мм
TA-MC100FSE/FSR/230: 9 с/мм

Развиваемое усилие:

1000 Н

Рабочий режим:

S3-50% ED c/h 1200 EN 60034-1

Концевой выключатель:

Срабатывает при заданной нагрузке

Температура:

Макс. температура окружающей среды: 50°C
Мин. температура окружающей среды: 0°C

Скачать техническую информацию и ассортимент TA-MC (669 КБ)

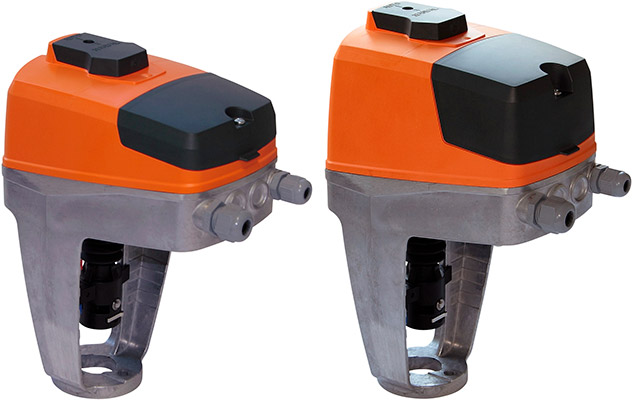

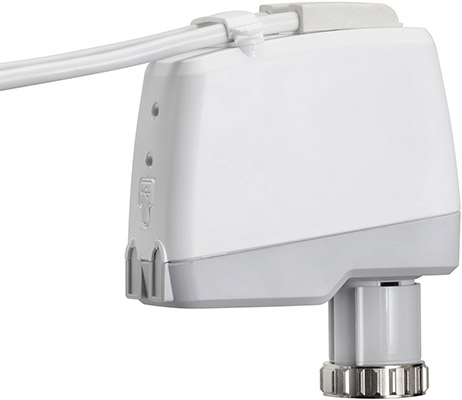

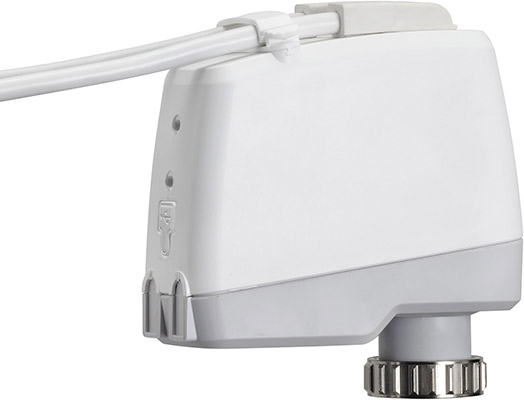

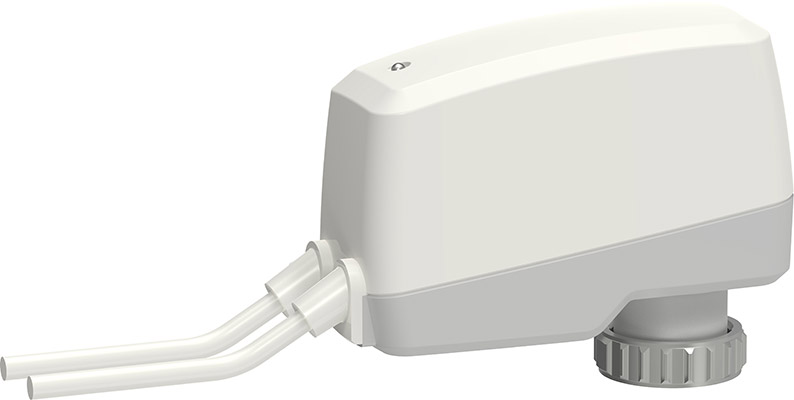

TA-Slider 160 - Приводы нового поколения с цифровой настройкой

Приводы нового поколения с цифровой настройкой, c встроенной функцией переключения или без неё. Широкий диапазон настроек и дружелюбный интерфейс позволяют адаптировать параметры привода под каждый индивидуальный случай прямо на месте его монтажа. Полностью программируемый бинарный ввод, реле и регулируемый максимальный рабочий ход клапана открывают новую эру в управлении и балансировке систем ОВК.

Ключевые особенности

  • Удобная и простая установка. Полностью настраивается со смартфона через Bluetooth с помощью коммуникатора TA-Dongle.
  • Широкий диапазон настроек. Более 200 различных вариантов настройки позволяют изменять конфигурацию входных и выходных сигналов, двоичного ввода, реле, характеристик и многих других параметров.
  • Простая диагностика. Отслеживает 10 последних ошибок, чтобы можно было легко найти любые неисправности в системе.
  • Быстрое копирование настроек. Настройки могут быть быстро скопированы с TA-Dongle на привод TA-Slider.

Функция:

  • Пропорциональное регулирование.
  • Возможность перехода на ручное управление.
  • Самостоятельное определение рабочего хода штока.
  • Индикация режима состояния и положения.
  • Возможность ограничения рабочего хода штока.
  • Защита от залипания клапана.
  • Обнаружение засорения клапана.
  • Безопасное положение.
  • Ведение журнала ошибок.


Версия I/O:
+ 1 двоичный ввод, макс. 100 Ω, кабель длиной макс. 10 м или экранированный.
+ Выходной сигнал.

Версия Plus:
+ 1 двоичный ввод, макс. 100 Ω, кабель длиной макс. 10 м или экранированный.
+ 1 реле, макс. 5 A, 30 В пост. тока/ 250 В перем. тока на резистивной нагрузке.
+ Выходной сигнал.

Версия CO (с функцией переключения):
+ 1 двоичный ввод, макс. 100 Ω, кабель длиной макс. 10 м или экранированный.
+ 1 relay, внутренняя проводка для управления приводом TA-M106 на TA-6-ходовом клапане (макс. 2A, 30 В перем. тока на резистивной нагрузке).
+ Выходной сигнал.

Электрическое напряжение:

24 В перем. / пост. тока ±15%.
Частота 50/60 Гц ±3 Гц.
Версия CO:
24 В перем. ±15%.
Частота 50/60 Гц ±3 Гц.

Энергопотребление:

Рабочий режим:< 1.0 ВА (В перем. тока) < 0.6 Вт (В пост. тока)
Режим ожидания: < 0.5 ВА (В перем. тока) < 0.25 Вт (В пост. тока)
Версия I/O:
Рабочий режим: < 1.3 ВА (В перем. тока); < 0.7 Вт (В пост. тока)
Режим ожидания: < 0.5 ВА (В перем. тока); < 0.25 Вт (В пост. тока)
Версия Plus, CO:
Рабочий режим:< 1.8 ВА (В перем. тока) < 1.0 Вт (В пост. тока)
Режим ожидания: < 0.5 ВА (В перем. тока) < 0.25 Вт (В пост. тока)
Версия CO: Нагрузка привода TA-M106 должна быть добавлена отдельно.

Входной сигнал:

0(2)-10 В пост. тока, Ri 47 кΩ.
Настраиваемая чувствительность гистерезиса: 0,1 – 0,5 В пост. тока.
Фильтр низких частот 0,33 Гц.
Пропорциональное регулирование:
0-10, 10-0, 2-10 или 10-2 В пост. тока.
Пропорциональное регулирование с разделенным диапазоном:
0-5, 5-0, 5-10 или 10-5 В пост. тока.
0-4.5, 4.5-0, 5.5-10 или 10-5.5 В пост. тока.
2-6, 6-2, 6-10 или 10-6 В пост. тока.
Пропорциональный двойной диапазон (для переключения):
0-3.3 / 6.7-10 В пост. тока или
2-4.7 / 7.3-10 В пост. тока.
Настройка по умолчанию: Пропорциональное регулирование 0-10 В пост. тока.

Выходной сигнал:

Версия I/O, Plus, CO:
0-10 В пост. тока, макс. 8 мА, мин. 1,2 кΩ.
Диапазоны: См. «Входной сигнал».
Настройка по умолчанию: Пропорциональное регулирование 0-10 В пост. тока.

Характеристика:

Линейная, EQM 0,25 и oбратная EQM 0,25.
Настройка по умолчанию: Линейная.

Время срабатывания привода:

10 с/мм

Развиваемое усилие:

160/200 H

Самоадаптируюемое для клапанов IMI Hydronic Engineering.

Температура:

Температура раб. среды: макс. 120 °C
Условия окружающей среды при эксплуатации: 0 °C – +50 °C (отн. влажность 5-95%, без конденсации)
Условия окружающей среды при хранении: -20 °C – +70 °C (отн. влажность 5-95%, без конденсации)

Степень защиты:

IP54
(все направления)
(в соответствии с EN 60529)

Класс защиты:

(согласно EN 61140)

III (SELV) TA-Slider 160, 160 I/O, 160 CO
II TA-Slider 160 Plus (защитная изоляция)

Кабель:

1, 2 или 5 м. На концах провода втулки.
Безгалогеновый в качестве опции, класс пожаробезопасности B2ca – s1a, d1, a1 в соответствии с EN 50575.
TA-Slider 160: тип LiYY, 3x0.25 мм2.
TA-Slider 160 I/O: тип LiYY, 5x0.25 мм2.
TA-Slider 160 Plus: тип LiYY, 5x0.25 мм2 и кабель реле тип H03VV-F, 3x0.75 мм2, на концах провода втулки.
TA-Slider 160 CO: тип LiYY, 5x0.25 мм2 и кабель реле тип LiYY, 3x0.34 мм2, c разъемом к приводу TA-M106.

Ход штока:

6,9 мм

Автоматическое определение рабочего хода штока.

Уровень шума:

Max. 30 dBA

Масса:

TA-Slider 160, I/O:
0,20 кг, 1 м кабель реле
0,25 кг, 2 м кабель реле
0,38 кг, 5 м кабель реле
TA-Slider 160 Plus, CO:
0,28 кг, 1 м кабель реле
0,38 кг, 2 м кабель реле
0,67 кг, 5 м кабель реле

Соединение с клапаном:

Контргайка M30x1,5.

Материал:

Крышка: PC/ABS GF8
Корпус: PA GF40.
Контргайка: Никелированная латунь.

Цвет:

Белый RAL 9016, серый RAL 7047.

Маркировка:

Этикетка: IMI TA, CE, наименование изделия, артикул и технические данные.

Сертификация CE:

LV-D. 2014/35/EU: EN 60730-1, -2-14.
EMC-D. 2014/30/EU: EN 60730-1, -2-14.
RoHS-D. 2011/65/EU: EN 50581.

Стандарт, соответствующий изделию:

EN 60730

Скачать техническую информацию и ассортимент (1,33 МБ)

TA-Slider 160 KNX - Приводы нового поколения с цифровой настройкой

Приводы нового поколения с цифровой настройкой, для протокола KNX. Широкий диапазон настроек и дружелюбный интерфейс позволяют адаптировать параметры привода под каждый индивидуальный случай прямо на месте его монтажа. Полностью программируемый бинарный ввод, реле и регулируемый максимальный рабочий ход клапана открывают новую эру в управлении и балансировке систем ОВК.

Ключевые особенности

  • Широкий диапазон настроек. Более 100 различных вариантов настройки позволяют изменять конфигурацию входных и выходных сигналов, двоичного ввода, реле, характеристик и многих других параметров.
  • Простая диагностика. Отчеты о 5 разных типах ошибок, чтобы можно было легко найти любые неисправности в системе.
  • Синхронизация с другими устройствами. Данная версия позволяет осуществлять настройку, управление и коммуникацию через протокол KNX Bus.

Функция:

  • Пропорциональное регулирование.
  • Самостоятельное определение рабочего хода штока.
  • Индикация режима состояния и положения.
  • Возможность ограничения рабочего хода штока.
  • Защита от залипания клапана.
  • Обнаружение засорения клапана.
  • Безопасное положение.
  • Ведение журнала ошибок.


Версия KNX:
+ 1 двоичный ввод, макс. 100 Ω, кабель длиной макс. 10 м или экранированный.

Версия KNX R24:
+ 1 двоичный ввод, макс. 100 Ω, кабель длиной макс. 10 м или экранированный.
+ 1 реле, макс. 2 A, 30 В перем. тока/В пост. тока на резистивной нагрузке.

Электрическое напряжение:

Работает по KNX Bus.

Энергопотребление:

Нормальное 216 мВт; Максимальное 600 мВт.

Входной сигнал:

KNX Bus.

Выходной сигнал:

KNX Bus.

Характеристика:

Линейная, EQM 0,25 и oбратная EQM 0,25.
Настройка по умолчанию: Линейная.

Время срабатывания привода:

10 с/мм

Развиваемое усилие:

160/200 H

Самоадаптируюемое для клапанов IMI Hydronic Engineering.

Температура:

Температура раб. среды: макс. 120 °C
Условия окружающей среды при эксплуатации: 0 °C – +50 °C (отн. влажность 5-95%, без конденсации)
Условия окружающей среды при хранении: -20 °C – +70 °C (отн. влажность 5-95%, без конденсации)

Степень защиты:

IP54
(все направления)
(в соответствии с EN 60529)

Класс защиты:

(согласно EN 61140)

III (SELV)

Кабель:

1, 2 или 5 м.
Безгалогеновый в качестве опции, класс пожаробезопасности B2ca – s1a, d1, a1 в соответствии с EN 50575.

KNX: тип J-YY, 2x2x0.6 мм2.
KNX R24: тип J-YY, 2x2x0.6 мм2 и кабель реле тип LiYY, 3x0.34 мм2, на концах провода втулки.

Ход штока:

6,9 мм

Автоматическое определение рабочего хода штока.

Уровень шума:

Max. 30 dBA

Масса:

0,20 кг

Соединение с клапаном:

Контргайка M30x1,5.

Материал:

Крышка: PC/ABS GF8
Корпус: PA GF40.
Контргайка: Никелированная латунь.

Цвет:

Белый RAL 9016, серый RAL 7047.

Маркировка:

Этикетка: IMI TA, CE, наименование изделия, артикул и технические данные.

Сертификация CE:

LV-D. 2014/35/EU: EN 60730-1, -2-14.
EMC-D. 2014/30/EU: EN 60730-1, -2-14.
RoHS-D. 2011/65/EU: EN 50581.

Стандарт, соответствующий изделию:

EN 60730

Скачать техническую информацию и ассортимент (980 КБ)

TA-Slider 160 BACnet/Modbus - Приводы нового поколения с цифровой настройкой

Приводы нового поколения с цифровой настройкой для Bus коммуникации c BACnet MS/TP или Modbus RTU, c встроенной функцией переключения или без неё. Широкий диапазон настроек и дружелюбный интерфейс позволяют адаптировать параметры привода под каждый индивидуальный случай прямо на месте его монтажа. Полностью программируемый бинарный ввод, реле и регулируемый максимальный рабочий ход клапана открывают новую эру в управлении и балансировке систем ОВК.

Ключевые особенности

  • Удобная и простая установка. Полностью настраивается со смартфона через Bluetooth с помощью коммуникатора TA-Dongle.
  • Широкий диапазон настроек. Более 200 различных вариантов настройки позволяют изменять конфигурацию входных и выходных сигналов, двоичного ввода, реле, характеристик и многих других параметров.
  • Простая диагностика. Отслеживает 10 последних ошибок, чтобы можно было легко найти любые неисправности в системе.
  • Быстрое копирование настроек. Настройки могут быть быстро скопированы с TA-Dongle на привод TA-Slider.

Функция:

  • Пропорциональное регулирование.
  • Возможность перехода на ручное управление.
  • Самостоятельное определение рабочего хода штока.
  • Индикация режима состояния и положения.
  • Возможность ограничения рабочего хода штока.
  • Защита от залипания клапана.
  • Обнаружение засорения клапана.
  • Безопасное положение.
  • Ведение журнала ошибок.


Версия BACnet/Modbus:
+ 1 двоичный ввод, макс. 100 Ω, кабель длиной макс. 10 м или экранированный.
+ 1 соединение для датчика температуры Pt1000.

Версия BACnet/Modbus CO (с функцией переключения):
+ 1 двоичный ввод, макс. 100 Ω, кабель длиной макс. 10 м или экранированный.
+ 2 соединения для датчика температуры Pt1000.
+ 1 реле, внутренняя проводка для управления приводом TA-M106 на TA-6-ходовом клапане (макс. 2 A, 30 В перем. тока/В пост. тока на резистивной нагрузке)

Электрическое напряжение:

24 В перем. / пост. тока ±15%.
Частота 50/60 Гц ±3 Гц.
BACnet/Modbus CO:
24 B перем. тока только для включения питания приводов TA-M106.

Энергопотребление:

BACnet/Modbus:
Рабочий режим: < 1.5 ВА (В перем. тока); < 1.0 Вт (В пост. тока)
Режим ожидания: < 1.2 ВА (В перем. тока); < 0.75 Вт (В пост. тока)
BACnet/Modbus CO:
Рабочий режим: < 1.5 ВА (В перем. тока)
Режим ожидания: < 1.2 ВА (В перем. тока)
Нагрузка привода TA-M106 должна быть добавлена отдельно.

Входной сигнал:

BACnet / Modbus или гибридный режим управления;
0(2)-10 В пост. тока, Ri 47 кΩ.

Настраиваемая чувствительность гистерезиса: 0,1 – 0,5 В пост. тока.
Фильтр низких частот 0,33 Гц.
Пропорциональное регулирование:
0-10, 10-0, 2-10 или 10-2 В пост. тока.
Пропорциональное регулирование с разделенным диапазоном:
0-5, 5-0, 5-10 или 10-5 В пост. тока.
0-4.5, 4.5-0, 5.5-10 или 10-5.5 В пост. тока.
2-6, 6-2, 6-10 или 10-6 В пост. тока.
Пропорциональный двойной диапазон (для переключения):
0-3.3 / 6.7-10 В пост. тока или
2-4.7 / 7.3-10 В пост. тока.
Настройка по умолчанию: По BACnet/Modbus. Если выбран гибридный режим, входной сигнал по умолчанию пропорционален 0-10 В пост. тока.

Выходной сигнал:

По BACnet/Modbus.

Характеристика:

Линейная, EQM 0,25 и oбратная EQM 0,25.
Настройка по умолчанию: Линейная.

Время срабатывания привода:

10 с/мм

Развиваемое усилие:

160/200 H

Самоадаптируюемое для клапанов IMI Hydronic Engineering.

Температура:

Температура раб. среды: макс. 120 °C
Условия окружающей среды при эксплуатации: 0 °C – +50 °C (отн. влажность 5-95%, без конденсации)
Условия окружающей среды при хранении: -20 °C – +70 °C (отн. влажность 5-95%, без конденсации)

Степень защиты:

IP54
(все направления)
(в соответствии с EN 60529)

Класс защиты:

(согласно EN 61140)

III (SELV)

Кабель:

Кабели с разъемами (см. Дополнительное оборудование).
Тип LiYCY 5x0.34 мм2 (кабели А и В) и тип LiYY 6x0.34 мм2 (кабель C).
Безгалогеновый в качестве опции, класс пожаробезопасности B2ca – s1a, d1, a1 в соответствии с EN 50575.
Кабель реле (версия CO):
Тип LiYY 3x0.34 мм2.
1, 2 или 5 м. С разъемом к приводу TA-M106.
Безгалогеновый в качестве опции, класс пожаробезопасности B2ca – s1a, d1, a1 в соответствии с EN 50575.

Ход штока:

6,9 мм

Автоматическое определение рабочего хода штока.

Уровень шума:

Max. 30 dBA

Масса:

BACnet/Modbus: 0.22 кг
BACnet/Modbus CO:
0.26 кг, 1 м кабель реле
0.31 кг, 2 м кабель реле
0.45 кг, 5 м кабель реле

Соединение с клапаном:

Контргайка M30x1,5.

Материал:

Крышка: PC/ABS GF8
Корпус: PA GF40.
Контргайка: Никелированная латунь.

Цвет:

Белый RAL 9016, серый RAL 7047.

Маркировка:

Этикетка: IMI TA, CE, наименование изделия, артикул и технические данные.

Сертификация CE:

LV-D. 2014/35/EU: EN 60730-1, -2-14.
EMC-D. 2014/30/EU: EN 60730-1, -2-14.
RoHS-D. 2011/65/EU: EN 50581.

Стандарт, соответствующий изделию:

EN 60730

Скачать техническую информацию и ассортимент (3,37 МБ)

TA-Slider 500 - Приводы нового поколения с цифровой настройкой

Широкий диапазон настроек и дружелюбный интерфейс позволяют адаптировать параметры привода под каждый индивидуальный случай прямо на месте его монтажа. Полностью программируемый бинарный ввод, реле и регулируемый максимальный рабочий ход клапана открывают новую эру в управлении и балансировке систем ОВК.

Ключевые особенности

  • Удобная и простая установка. Полностью настраивается со смартфона через Bluetooth с помощью коммуникатора TA-Dongle.
  • Широкий диапазон настроек. Более 200 различных вариантов настройки позволяют изменять конфигурацию входных и выходных сигналов, двоичного ввода, реле, характеристик и многих других параметров.
  • Простая диагностика. Отслеживает 10 последних ошибок, чтобы можно было легко найти любые неисправности в системе.
  • Быстрое копирование настроек. Настройки могут быть быстро скопированы с TA-Dongle на привод TA-Slider.

Функция:

  • Пропорциональное регулирование.
  • Возможность перехода на ручное управление.
  • Самостоятельное определение рабочего хода штока.
  • Индикация режима состояния и положения.
  • Возможность ограничения рабочего хода штока.
  • Защита от залипания клапана.
  • Обнаружение засорения клапана.
  • Безопасное положение.
  • Ведение журнала ошибок.


Версия I/O:
+ 1 двоичный ввод, макс. 100 Ω, кабель длиной макс. 10 м или экранированный.
+ Выходной сигнал

Версия Plus:
+ 1 двоичный ввод, макс. 100 Ω, кабель длиной макс. 10 м или экранированный.
+ 1 реле, макс. 5 A, 30 В пост. тока/ 250 В перем. тока на резистивной нагрузке.
+ Выходной сигнал

Электрическое напряжение:

24 В перем. / пост. тока ±15%.
Частота 50/60 Гц ±3 Гц.

Энергопотребление:

Рабочий режим: < 3.2 ВА (В перем. тока); < 1.6 Вт (В пост. тока)
Режим ожидания: < 1.3 ВА (В перем. тока); < 0.6 Вт (В пост. тока)
Версия I/O:
Рабочий режим: < 3.6 ВА (В перем. тока); < 1.7 Вт (В пост. тока)
Режим ожидания: < 1.3 ВА (В перем. тока); < 0.6 Вт (В пост. тока)
Версия Plus:
Рабочий режим: < 4.0 ВА (В перем. тока); < 1.9 Вт (В пост. тока)
Режим ожидания: < 1.3 ВА (В перем. тока); < 0.6 Вт (В пост. тока)

Входной сигнал:

0(2)-10 В пост. тока, Ri 47 кΩ.
Настраиваемая чувствительность гистерезиса: 0,1 – 0,5 В пост. тока.
Фильтр низких частот 0,33 Гц.
Пропорциональное регулирование:
0-10, 10-0, 2-10 или 10-2 В пост. тока.
Пропорциональное регулирование с разделенным диапазоном:
0-5, 5-0, 5-10 или 10-5 В пост. тока.
0-4.5, 4.5-0, 5.5-10 или 10-5.5 В пост. тока.
2-6, 6-2, 6-10 или 10-6 В пост. тока.
Пропорциональный двойной диапазон (для переключения):
0-3.3 / 6.7-10 В пост. тока,
10-6.7 / 3.3-0 В пост. тока,
2-4.7 / 7.3-10 В пост. тока или
10-7.3 / 4.7-2 В пост. тока.
Настройка по умолчанию: Пропорциональное регулирование 0-10 В пост. тока.

Выходной сигнал:

Версия I/O, Plus:
0-10 В пост. тока, макс. 8 мА, мин. 1,2 кΩ.
Диапазоны: См. «Входной сигнал».
Настройка по умолчанию: Пропорциональное регулирование 0-10 В пост. тока.

Характеристика:

Линейная, EQM 0,25 и oбратная EQM 0,25.
Настройка по умолчанию: Линейная.

Время срабатывания привода:

4 или 6 c/мм.
Настройка по умолчанию: 4 c/мм.

Развиваемое усилие:

500 Н

Температура:

Температура раб. среды: макс. 120 °C
Условия окружающей среды при эксплуатации: 0 °C – +50 °C (отн. влажность 5-95%, без конденсации)
Условия окружающей среды при хранении: -20 °C – +70 °C (отн. влажность 5-95%, без конденсации)

Степень защиты:

IP54
(все направления)
(в соответствии с EN 60529)

Класс защиты:

(согласно EN 61140)

III TA-Slider 500, 500 I/O (SELV)
II TA-Slider 500 Plus (защитная изоляция)

Кабель:

1, 2 или 5 м. На концах провода втулки.
Безгалогеновый в качестве опции, класс пожаробезопасности B2ca – s1a, d1, a1 в соответствии с EN 50575.
TA-Slider 500: тип LiYY, 3x0.25 мм2.
TA-Slider 500 I/O: тип LiYY, 5x0.25 мм2.
TA-Slider 500 Plus: тип LiYY, 5x0.25 мм2 и кабель реле тип H03VV-F, 3x0.75 мм2.

Ход штока:

16,2 мм

Автоматическое определение рабочего хода штока.

Уровень шума:

Max. 30 dBA

Масса:

TA-Slider 500, I/O:
0,23 кг, 1 м кабель реле
0,27 кг, 2 м кабель реле
0,40 кг, 5 м кабель реле
TA-Slider 500 Plus:
0,33 кг, 1 м кабель реле
0,44 кг, 2 м кабель реле
0,82 кг, 5 м кабель реле

Соединение с клапаном:

Контргайка M30x1,5.

Материал:

Крышка: PC/ABS GF8
Корпус: PA GF40.
Контргайка: Никелированная латунь.

Цвет:

Белый RAL 9016, серый RAL 7047.

Маркировка:

Этикетка: IMI TA, CE, наименование изделия, артикул и технические данные.

Сертификация CE:

LV-D. 2014/35/EU: EN 60730-1, -2-14.
EMC-D. 2014/30/EU: EN 60730-1, -2-14.
RoHS-D. 2011/65/EU: EN 50581.

Стандарт, соответствующий изделию:

EN 60730

Скачать техническую информацию и ассортимент (1,19 МБ)

TA-Slider 500 BACnet/Modbus - Приводы нового поколения с цифровой настройкой

Приводы нового поколения с цифровой настройкой для Bus коммуникации c BACnet MS/TP или Modbus RTU, а так же широкий диапазон настроек и дружелюбный интерфейс позволяют адаптировать параметры привода под каждый индивидуальный случай прямо на месте его монтажа. Полностью программируемый бинарный ввод, реле и регулируемый максимальный рабочий ход клапана открывают новую эру в управлении и балансировке систем ОВК.

Ключевые особенности

  • Удобная и простая установка. Полностью настраивается со смартфона через Bluetooth с помощью коммуникатора TA-Dongle.
  • Широкий диапазон настроек. Более 200 различных вариантов настройки позволяют изменять конфигурацию входных и выходных сигналов, двоичного ввода, реле, характеристик и многих других параметров.
  • Простая диагностика. Отслеживает 10 последних ошибок, чтобы можно было легко найти любые неисправности в системе.
  • Быстрое копирование настроек. Настройки могут быть быстро скопированы с TA-Dongle на привод TA-Slider.

Функция:

  • Пропорциональное регулирование.
  • Возможность перехода на ручное управление.
  • Самостоятельное определение рабочего хода штока.
  • Индикация режима состояния и положения.
  • Возможность ограничения рабочего хода штока.
  • Защита от залипания клапана.
  • Обнаружение засорения клапана.
  • Безопасное положение.
  • Ведение журнала ошибок.


Версия BACnet/Modbus:
+ 1 двоичный ввод, макс. 100 Ω, кабель длиной макс. 10 м или экранированный.
+ 1 соединение для датчика температуры Pt1000.

Версия BACnet/Modbus R24:
+ 1 двоичный ввод, макс. 100 Ω, кабель длиной макс. 10 м или экранированный.
+ 2 соединения для датчика температуры Pt1000.
+ 1 реле, макс. 2 A, 30 В перем. тока/В пост. тока на резистивной нагрузке.

Электрическое напряжение:

24 В перем. / пост. тока ±15%.
Частота 50/60 Гц ±3 Гц.

Энергопотребление:

Рабочий режим: < 3.0 ВА (В перем. тока); < 1.5 Вт (В пост. тока)
Режим ожидания: < 1.5 ВА (В перем. тока); < 0.75 Вт (В пост. тока)

Входной сигнал:

BACnet / Modbus или гибридный режим управления;
0(2)-10 В пост. тока, Ri 47 кΩ.
Настраиваемая чувствительность гистерезиса: 0,1 – 0,5 В пост. тока.
Фильтр низких частот 0,33 Гц.
Пропорциональное регулирование:
0-10, 10-0, 2-10 или 10-2 В пост. тока.
Пропорциональное регулирование с разделенным диапазоном:
0-5, 5-0, 5-10 или 10-5 В пост. тока.
0-4.5, 4.5-0, 5.5-10 или 10-5.5 В пост. тока.
2-6, 6-2, 6-10 или 10-6 В пост. тока.
Пропорциональный двойной диапазон (для переключения):
0-3.3 / 6.7-10 В пост. тока,
10-6.7 / 3.3-0 В пост. тока,
2-4.7 / 7.3-10 В пост. тока или
10-7.3 / 4.7-2 В пост. тока.
Настройка по умолчанию: По BACnet/Modbus. Если выбран гибридный режим, входной сигнал по умолчанию пропорционален 0-10 В пост. тока.

Выходной сигнал:

По BACnet/Modbus.

Характеристика:

Линейная, EQM 0,25 и oбратная EQM 0,25.
Настройка по умолчанию: Линейная.

Время срабатывания привода:

4 или 6 c/мм.
Настройка по умолчанию: 4 c/мм.

Развиваемое усилие:

500 Н

Температура:

Температура раб. среды: макс. 120 °C
Условия окружающей среды при эксплуатации: 0 °C – +50 °C (отн. влажность 5-95%, без конденсации)
Условия окружающей среды при хранении: -20 °C – +70 °C (отн. влажность 5-95%, без конденсации)

Степень защиты:

IP54
(все направления)
(в соответствии с EN 60529)

Класс защиты:

(согласно EN 61140)

III (SELV)

Кабель:

Кабели с разъемами (см. Дополнительное оборудование).
Тип LiYCY 5x0.34 мм2 (кабели А и В) и тип LiYY 6x0.34 мм2 (кабель C).
Безгалогеновый в качестве опции, класс пожаробезопасности B2ca – s1a, d1, a1 в соответствии с EN 50575.
Кабель реле (версия R24):
Тип LiYY 3x0.34 мм2.
1, 2 или 5 м. На концах провода втулки.
Безгалогеновый в качестве опции, класс пожаробезопасности B2ca – s1a, d1, a1 в соответствии с EN 50575.

Ход штока:

16,2 мм

Автоматическое определение рабочего хода штока.

Уровень шума:

Max. 30 dBA

Масса:

BACnet/Modbus: 0.25 кг
BACnet/Modbus R24:
0.29 кг, 1 м кабель реле
0.33 кг, 2 м кабель реле
0.47 кг, 5 м кабель реле

Соединение с клапаном:

Контргайка M30x1,5.

Материал:

Крышка: PC/ABS GF8
Корпус: PA GF40.
Контргайка: Никелированная латунь.

Цвет:

Белый RAL 9016, серый RAL 7047.

Маркировка:

Этикетка: IMI TA, CE, наименование изделия, артикул и технические данные.

Сертификация CE:

LV-D. 2014/35/EU: EN 60730-1, -2-14.
EMC-D. 2014/30/EU: EN 60730-1, -2-14.
RoHS-D. 2011/65/EU: EN 50581.

Стандарт, соответствующий изделию:

EN 60730

Скачать техническую информацию и ассортимент (3,44 МБ)

TA-Slider 750 - Приводы нового поколения с цифровой настройкой

Приводы с цифровой настройкой для любой системы управления, с возможностью обмена данными через протокол BUS или без нее. Широкий диапазон настроек и дружелюбный интерфейс позволяют адаптировать параметры привода под каждый индивидуальный случай прямо на месте его монтажа. Полностью программируемый бинарный ввод, реле и регулируемый максимальный рабочий ход клапана открывают новую эру в управлении и балансировке систем ОВК.

Ключевые особенности

  • Удобная и простая установка. Полностью настраивается со смартфона через Bluetooth с помощью коммуникатора TA-Dongle.
  • Широкий диапазон настроек. Более 200 различных вариантов настройки позволяют изменять конфигурацию входных и выходных сигналов, двоичного ввода, реле, характеристик и многих других параметров.
  • Простая диагностика. Отслеживает 10 последних ошибок, чтобы можно было легко найти любые неисправности в системе.
  • Синхронизация с другими устройствами. Обмен данными с большинством используемых коммуникационных протоколов.

Функция:

  • Пропорциональное регулирование.
  • 3-точечное регулирование.
  • Двухпозиционное регулирование.
  • Возможность перехода на ручное управление.
  • Самостоятельное определение рабочего хода штока.
  • Индикация режима состояния и положения.
  • Выходной сигнал, В пост. тока.
  • Возможность ограничения рабочего хода штока.
  • Защита от залипания клапана.
  • Обнаружение засорения клапана.


Безопасное положение.
Ведение журнала ошибок.

Версия Plus:
С дополнительной платой обмена данными через протокол BUS
+ ModBus или BACnet
С дополнительной платой и реле
+ 1 двоичный ввод, макс. 100 Ом, кабель длиной макс. 10 м или экранированный.
+ 2 реле, макс. 5 A, 30 В пост. тока/ 250 В перем. тока на резистивной нагрузке.
+ Выходной сигнал в мА.

Электрическое напряжение:

24 В перем./пост. тока ±15%.
100-240 В перем. тока ±10%.
Частота 50/60 Гц ±3 Гц.

Энергопотребление:

24 В перем./пост. тока:
Рабочий режим: < 8 ВА (В перем. тока); < 4.5 Вт (В пост. тока)
Режим ожидания: < 1 ВА (В перем. тока); < 0.5 Вт (В пост. тока)
100-240 В перем. тока:
Рабочий режим: < 9.7 ВА (В перем. тока)
Режим ожидания: < 1.8 ВА (В перем. тока)

Входной сигнал:

0(2)-10 В пост. тока, Ri 47 кОм.
Регулируемая чувствительность: 0,1 – 0,5 В пост. тока.
Фильтр низких частот 0,33 Гц.
0(4)-20 В пост. тока, Ri 500 Ом.
Пропорциональное регулирование:
0-10, 10-0, 2-10 или 10-2 В пост. тока
0-20, 20-0, 4-20 или 20-4 мА
Пропорциональное регулирование с разделенным диапазоном:
0-5, 5-0, 5-10 или 10-5 В пост. тока
0-4,5, 4,5-0, 5,5-10 или 10-5,5 В пост. тока
2-6, 6-2, 6-10 или 10-6 В пост. тока
0-10, 10-0, 10-20 или 20-10 мА
4-12, 12-4, 12-20 или 20-12 мА
Пропорциональный двойной диапазон (для переключения):
0-3.3 / 6.7-10 В пост. тока,
10-6.7 / 3.3-0 В пост. тока,
2-4.7 / 7.3-10 В пост. токаor
10-7.3 / 4.7-2 В пост. тока.
Настройка по умолчанию: Пропорциональное регулирование 0-10 В пост. тока.

Выходной сигнал:

0(2)-10 В пост. тока, max. 8 mA, min. 1.25 kΩ.
Версия Plus:
0(4)-20 mA, max. 700 Ω.
Диапазоны: См. «Входной сигнал».
Настройка по умолчанию: Пропорциональное регулирование 0-10 В пост. тока.

Характеристика:

Линейная, EQM 0,25 и oбратная EQM 0,25.
Настройка по умолчанию: Линейная.

Время срабатывания привода:

3, 4, 6, 8, 12 или 16 с/мм
Настройка по умолчанию: 3 c/мм

Развиваемое усилие:

750 Н

Температура:

Температура раб. среды: 0 °C – +120 °C
Условия окружающей среды при эксплуатации: 0 °C – +50 °C (отн. влажность 5-95%, без конденсации)
Условия окружающей среды при хранении: -20 °C – +70 °C (отн. влажность 5-95%, без конденсации)

Степень защиты:

IP54
(все направления)
(в соответствии с EN 60529)

Класс защиты:

(в соответствии с EN 61140)
100-240 В перем. тока: Класс I
24 В перем. тока / пост. тока: Версия Plus с дополнительной платой реле, класс 1.
Для всех других версий – класс безопасности III для сверхнизкого напряжения.

Ход штока:

22 мм

Автоматическое определение рабочего хода штока.

Уровень шума:

Макс. 40 дБА

Масса:

1,6 кг

Соединение с клапаном:

Соединение при помощи двух винтов M8 и быстроразъемное соединение со штоком.

Материал:

Крышка: полибутадиен (PBT)
Кронштейн: алюминий EN44200

Цвет:

Оранжевый RAL 2011, серый RAL 7043.

Маркировка:

IMI TA, наименование изделия, артикул и технические характеристики.
LED описание значений светодиодной индикации.

Сертификация CE:

LV-D. 2014/35/EU: EN 60730-1, -2-14.
EMC-D. 2014/30/EU: EN 60730-1, -2-14.
RoHS-D. 2011/65/EU: EN 50581.

Стандарт, соответствующий изделию:

EN 60730

(для жилых и промышленных зон)

Кабель:

Поперечное сечение провода*: 0,5-2,0 мм2
Класс защиты I: H05VV-F или аналогичный
Класс защиты III: LiYY или аналогичный
*) Примечание: Сечение провода должно быть выбрано в соответствии с потреблением мощности привода и длиной линии, например, напряжение питания на приводе не ниже 20,4 В переменного / постоянного тока (24 В перем. Тока / минус минус 15%).
В случае входного сигнала VDC на приводе с питанием 24 В переменного тока / В постоянного тока падение напряжения на нейтральной линии должно быть меньше заданного уровня гистерезиса входного сигнала VDC.

Скачать техническую информацию и ассортимент (1,05 МБ)

TA-Slider 1250 - Приводы нового поколения с цифровой настройкой

Приводы с цифровой настройкой для любой системы управления, с возможностью обмена данными через протокол BUS или без нее. Широкий диапазон настроек и дружелюбный интерфейс позволяют адаптировать параметры привода под каждый индивидуальный случай прямо на месте его монтажа. Полностью программируемый бинарный ввод, реле и регулируемый максимальный рабочий ход клапана открывают новую эру в управлении и балансировке систем ОВК.

Ключевые особенности

  • Удобная и простая установка. Полностью настраивается со смартфона через Bluetooth с помощью коммуникатора TA-Dongle.
  • Широкий диапазон настроек. Более 200 различных вариантов настройки позволяют изменять конфигурацию входных и выходных сигналов, двоичного ввода, реле, характеристик и многих других параметров.
  • Простая диагностика. Отслеживает 10 последних ошибок, чтобы можно было легко найти любые неисправности в системе.
  • Синхронизация с другими устройствами. Обмен данными с большинством используемых коммуникационных протоколов.

Функция:

  • Пропорциональное регулирование.
  • 3-точечное регулирование.
  • Двухпозиционное регулирование.
  • Возможность перехода на ручное управление.
  • Самостоятельное определение рабочего хода штока.
  • Индикация режима состояния и положения.
  • Выходной сигнал, В пост. тока.
  • Возможность ограничения рабочего хода штока.
  • Защита от залипания клапана.
  • Обнаружение засорения клапана.


Безопасное положение.
Ведение журнала ошибок.

Версия Plus:
С дополнительной платой обмена данными через протокол BUS
+ ModBus или BACnet
С дополнительной платой и реле
+ 1 двоичный ввод, макс. 100 Ом, кабель длиной макс. 10 м или экранированный.
+ 2 реле, макс. 5 A, 30 В пост. тока/ 250 В перем. тока на резистивной нагрузке
+ Выходной сигнал в мА

Электрическое напряжение:

24 В перем./пост. тока ±15%.
100-240 В перем. тока ±10%.
Частота 50/60 Гц ±3 Гц.

Энергопотребление:

24 В перем./пост. тока:
Рабочий режим: < 10.8 ВА (В перем. тока); < 7.7 Вт (В пост. тока)
Режим ожидания:< 1 ВА (В перем. тока); < 0.5 Вт (В пост. тока)
100-240 В перем. тока:
Рабочий режим: < 14.2 ВА (В перем. тока)
Режим ожидания:< 1.8 ВА (В перем. тока)

Входной сигнал:

0(2)-10 В пост. тока, Ri 47 кОм.
Регулируемая чувствительность: 0,1 – 0,5 В пост. тока.
Фильтр низких частот 0,33 Гц.
0(4)-20 В пост. тока, Ri 500 Ом.
Пропорциональное регулирование:
0-10, 10-0, 2-10 или 10-2 В пост. тока
0-20, 20-0, 4-20 или 20-4 мА
Пропорциональное регулирование с разделенным диапазоном:
0-5, 5-0, 5-10 или 10-5 В пост. тока
0-4,5, 4,5-0, 5,5-10 или 10-5,5 В пост. тока
2-6, 6-2, 6-10 или 10-6 В пост. тока
0-10, 10-0, 10-20 или 20-10 мА
4-12, 12-4, 12-20 или 20-12 мА
Пропорциональный двойной диапазон (для переключения):
0-3.3 / 6.7-10 В пост. тока,
10-6.7 / 3.3-0 В пост. тока,
2-4.7 / 7.3-10 В пост. токаor
10-7.3 / 4.7-2 В пост. тока.
Настройка по умолчанию: Пропорциональное регулирование 0-10 В пост. тока.

Выходной сигнал:

0(2)-10 В пост. тока, max. 8 mA, min. 1.25 kΩ.
Версия Plus:
0(4)-20 mA, max. 700 Ω.
Диапазоны: См. «Входной сигнал».
Настройка по умолчанию: Пропорциональное регулирование 0-10 В пост. тока.

Характеристика:

Линейная, EQM 0,25 и oбратная EQM 0,25.
Настройка по умолчанию: Линейная.

Время срабатывания привода:

3, 4, 6, 8, 12 или 16 с/мм
Настройка по умолчанию: 3 c/мм

Развиваемое усилие:

1250 Н

Температура:

Температура раб. среды: 0 °C – +120 °C
Условия окружающей среды при эксплуатации: 0 °C – +50 °C (отн. влажность 5-95%, без конденсации)
Условия окружающей среды при хранении: -20 °C – +70 °C (отн. влажность 5-95%, без конденсации)

Степень защиты:

IP54
(все направления)
(в соответствии с EN 60529)

Класс защиты:

(в соответствии с EN 61140)
100-240 В перем. тока: Класс I
24 В перем. тока / пост. тока: Версия Plus с дополнительной платой реле, класс 1.
Для всех других версий – класс безопасности III для сверхнизкого напряжения.

Ход штока:

22 мм

Автоматическое определение рабочего хода штока.

Уровень шума:

Макс. 40 дБА

Масса:

1,6 кг

Соединение с клапаном:

Соединение при помощи двух винтов M8 и быстроразъемное соединение со штоком.

Материал:

Крышка: полибутадиен (PBT)
Кронштейн: алюминий EN44200

Цвет:

Оранжевый RAL 2011, серый RAL 7043.

Маркировка:

IMI TA, наименование изделия, артикул и технические характеристики.
LED описание значений светодиодной индикации.

Сертификация CE:

LV-D. 2014/35/EU: EN 60730-1, -2-14.
EMC-D. 2014/30/EU: EN 60730-1, -2-14.
RoHS-D. 2011/65/EU: EN 50581.

Стандарт, соответствующий изделию:

EN 60730

(для жилых и промышленных зон)

Кабель:

Поперечное сечение провода*: 0,5-2,0 мм2
Класс защиты I: H05VV-F или аналогичный
Класс защиты III: LiYY или аналогичный
*) Примечание: Сечение провода должно быть выбрано в соответствии с потреблением мощности привода и длиной линии, например, напряжение питания на приводе не ниже 20,4 В переменного / постоянного тока (24 В перем. Тока / минус минус 15%).
В случае входного сигнала VDC на приводе с питанием 24 В переменного тока / В постоянного тока падение напряжения на нейтральной линии должно быть меньше заданного уровня гистерезиса входного сигнала VDC.

Скачать техническую информацию и ассортимент (1,04 МБ)
