19.02.2020



Предохранительный клапан BPV

bpv

Общее описание:

Предназначен для использования в системах тепло- и холодоснабжения. Перепускной предохранительный клапан BPV работает бесшумно и поддерживает минимальный уровень расхода через насос. Также клапан BVP обеспечивает необходимую температуру холодо- или теплоносителя при снижении нагрузки в системе.

Область применения:

Системы тепло- и холодоснабжения.
Системы водоснабжения.

Функция:

Предохранительный клапан
Регулируемый перепад давления (Δp)
Закрытие

Диапазон размеров:

DN 15-32

Номинальное давление:

PN 20

Диапазон настроек:

10-60 kPa

Температура:

Макс. рабочая температура: 120°C
Мин. рабочая температура: -20°C

  Скачать техническую информацию и ассортимент BPV (309 КБ)

Предохранительный клапан BPV проходная модель 10-60 kPa



bpv 1

DN
D
L
H
Код товара
15
G1/2
70
93
52 198-315
20
G3/4
85
93
52 198-320
25
G1
98
103
52 198-325
32
G1 1/4
112
105
52 198-332



Предохранительный клапан BPV угловая модель 10-60 kPa



bpv 2

DN
d
D
Da
L
H
Код товара
20
R3/4
G3/4
M34x1,5
70
122
52 198-020
25
R1
G1
M40x2,0
83
138
52 198-025

Перепускной клапан PM 512

pm512

Общее описание:

Перепускной клапан PM 512 предназначен для использования в системах тепло- и холодоснабжения с переменным расходом. Он снабжен гибкой мембраной из бутадиен-нитрилового каучука (БНК), обеспечивающей длительный срок службы, а также вспомогательной пружиной, гарантирующей надежность функции открытия. Конструкция клапана гарантирует легкость установки и обслуживания в стесненных условиях. Корпус из ковкого чугуна окрашен методом электрофореза, что обеспечивает оптимальную защиту от коррозии.

Область применения:

Системы тепло- и холодоснабжения с переменным расходом.

Функция:

Компактный перепускной клапан с пневматическим задатчиком.
Открывается при увеличении давления на впуске.

Диапазон размеров:

DN 15-125

Номинальное давление:

PN 25 или PN 16 (DN 100-125)

Макс. дифференциальное давление (ΔpV):

1 600 кПа = 16 бар

Диапазон настроек:

0-16 бар

Температура:

Макс. рабочая температура: 100°C
Мин. рабочая температура: -10°C

Среда:

Вода и нейтральные жидкости, водно-гликолевая смесь.
  Скачать техническую информацию и ассортимент PM 512 (631 КБ)

Перепускной клапан PM 512 DN 15-50



pm512 1

DN
d
L
H1
H2
Kvs
Кг
Код товара
PN 25
15/20
G1
106
45
143
4
1,0
52 766-120
25/32
G1 1/4
125
55
161
12
1,7
52 766-125
40/50
G2
131
75
198
30
4,4
52 766-140

Перепускной клапан PM 512 DN 65-125



pm512 2

DN
D
L
H1
H2
Kvs
Кг
Код товара
PN 25 (DN 65 и 80 также подходят для фланцев PN 16)
65
200
160
100
390
60
14
52 766-165
80
200
160
100
390
60
14
52 766-180
100
320
254
160
430
150
60
52 766-190
125
320
254
160
430
150
60
52 766-191
PN 16
100
320
254
160
430
150
60
52 766-390
125
320
254
160
430
150
60
52 766-391

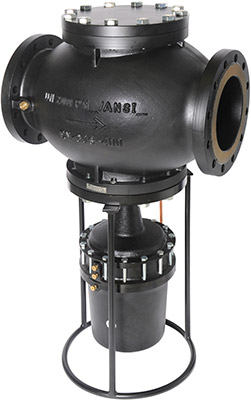

DAB 50 - Перепускной предохранительный клапан DN 32-200

Это пропорциональный перепускной клапан для систем отопления и холодоснабжения, который поддерживает минимальный расход в основном трубопроводе и обеспечивает необходимую температуру холодо- или теплоносителя при снижении нагрузки в системе. DAB 50 надежно защищает насос благодаря возможности открытия при увеличении перепада давления на клапане. Корпус из ковкого чугуна и электрофоретическая окраска обеспечивают высокую коррозионную стойкость.

Ключевые особенности

  • Специальная конструкция. Обеспечивает бесшумное понижение высокого давления.
  • Регулируемая настройка. Гарантирует нужное давление открытия.

Область применения:

Системы тепло- и холодоснабжения.

Функция:

  • Поддерживает минимальный расход в основном трубопроводе и обеспечивает необходимую температуру холодо- или теплоносителя для уменьшения времени реагирования контуров.
  • Открывается при повышении Δp.

Диапазон размеров:

DN 32-200

Номинальное давление:

PN 16 и PN 25

Макс. дифференциальное давление (ΔpV):

1600 кПа = 16 бар

Диапазон настроек:

Перепад давления настраивается в диапазоне 10 - 60 кПа, 50 - 150 кПа и 130 - 250 кПа.

Температура:

Макс. рабочая температура: 150°C
Мин. рабочая температура: -10°C

Среда:

Вода и нейтральные жидкости, водно-гликолевая смесь.

Материал:

Корпус клапана: Ковкий чугун EN-GJS-400
Корпус привода: Ковкий чугун EN-GJS-400
Мембрана: EPDM
Седло клапана: Нержавеющая сталь
Шток клапана: Нержавеющая сталь со вставкой из каучука EPDM

Обработка поверхностей:

Окраска методом электрофореза.

Маркировка:

TA, DN, PN и указатель направления потока.

Фланцы:

Согласно требованиям EN-1092-2:1997, тип 21.

Скачать техническую информацию и ассортимент (443 КБ)
