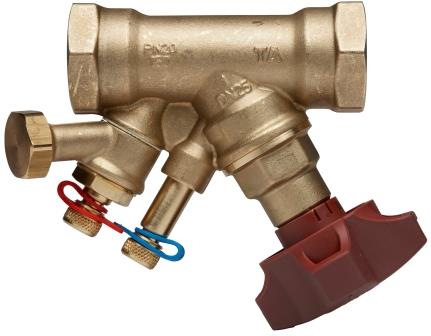

Балансировочный клапан STAD – PN 25
|
|
Балансировочный клапан STAD обеспечивает точность гидравлического режима и может применяться в самых различных областях. Он идеально подходит для использования во вторичном контуре систем тепло- и холодоснабжения, а также в системах водоснабжения.
Ключевые особенности
- Высокая точность для всех настроек. Гарантирует точную балансировку.
- Рукоятка. Рукоятка с возможностью считывания показаний обеспечивает точность и простоту балансировки. Запорная функция позволяет облегчить техническое обслуживание.
- Самоуплотняющиеся измерительные штуцеры. Гарантируют простоту и точность балансировки.
- Сплав AMETAL®. Устойчивый к потере цинка сплав, обеспечивающий долговременную эксплуатацию клапана и уменьшающий риск протечки.
Область применения:
Системы тепло- и холодоснабжения
Системы водоснабжения
Функция:
- Балансировка
- Предварительная настройка
- Измерение
- Закрытие
- Дренаж (в зависимости от типа клапана)
Диапазон размеров:
DN 10-50
Номинальное давление:
PN 25
Температура:
Макс. рабочая температура: 120°C
(кратковременно 150°C)
По вопросу более высоких температур (макс. 150°C), смотрите STAD-C.
Мин. рабочая температура: -20°C
Среда:
Вода и нейтральные жидкости, водно-гликолевая смесь (0-57%).
Материал:
Корпус клапана и верхняя часть: AMETAL®
Уплотнение (корпус/верхняя часть): EPDM O-ring
Конус клапана: AMETAL®
Уплотнение седла: EPDM O-ring
Штока: AMETAL®
Шайба: PTFE
Уплотнение штока: EPDM O-ring
Пружина: Нержавеющая сталь
Рукоятка: Полиамид и TPE
Измерительные штуцеры: AMETAL®
Уплотнения: EPDM
Крышки: Полиамид и TPE
Дренаж: AMETAL®
Уплотнение: EPDM
Прокладки: Арамидные волокна
AMETAL® - это разработанный компанией IMI Hydronic Engineering медный сплав, устойчивый к потере цинка.
Маркировка:
Корпус: IMI, TA, PN 25/400 WWP, DN и размер в дюймах. DN 50 также CE.
Оранжево-серая pукоятка: TA, STAD* и DN.
Соединение:
- Внутренняя резьба в соответствии с ISO 228. Длина резьбы в соответствии с ISO 7/1.
- Наружная резьба в соответствии с ISO 228. Длина резьбы в соответствии с DIN 3546.
Скачать техническое описание и ассортимент (791 КБ)
|
|
Балансировочный клапан STAD внутренняя резьба, без дренажа
| |
|
|
|
|
|
|
|
KOD
|
DN
|
D
|
L
|
H
|
Kvs
|
Kr
|
| 52 851-010 |
10 |
G3/8 |
73 |
100 |
1,36 |
0,44 |
| 52 851-015 |
15 |
G1/2 |
84 |
100 |
2,56 |
0,47 |
| 52 851-020 |
20 |
G3/4 |
94 |
100 |
5,39 |
0,55 |
| 52 851-025 |
25 |
G1 |
105 |
105 |
8,59 |
0,68 |
| 52 851-032 |
32 |
G1 1/4 |
121 |
110 |
14,2 |
1,0 |
| 52 851-040 |
40 |
G1 1/2 |
126 |
120 |
19,3 |
1,4 |
| 52 851-050 |
50 |
G2 |
155 |
120 |
32,3 |
2,0 |
|
Балансировочный клапан STAD внутренняя резьба, с дренажем
| |
|
|
|
|
|
|
|
KOD
|
DN
|
D
|
L
|
H
|
Kvs
|
Kr
|
| d = G3/4 |
| 52 851-610 |
10 |
G3/8 |
73 |
100 |
1,36 |
0,53 |
| 52 851-615 |
15 |
G1/2 |
84 |
100 |
2,56 |
0,56 |
| 52 851-620 |
20 |
G3/4 |
94 |
100 |
5,39 |
0,64 |
| 52 851-625 |
25 |
G1 |
105 |
105 |
8,59 |
0,77 |
| 52 851-632 |
32 |
G1 1/4 |
121 |
110 |
14,2 |
1,1 |
| 52 851-640 |
40 |
G1 1/2 |
126 |
120 |
19,3 |
1,5 |
| 52 851-650 |
50 |
G2 |
155 |
120 |
32,3 |
2,1 |
|
Балансировочный клапан STADA наружная резьба, с дренажем
| |
|
|
|
|
|
|
|
KOD
|
DN
|
D
|
L
|
H
|
Kvs
|
Kr
|
| d = G3/4 |
| 52 852-610 |
10 |
G1/2 |
95 |
100 |
1,36 |
0,56 |
| 52 852-615 |
15 |
G3/4 |
108 |
100 |
2,56 |
0,61 |
| 52 852-620 |
20 |
G1 |
122 |
100 |
5,39 |
0,74 |
| 52 852-625 |
25 |
G1 1/4 |
137 |
105 |
8,59 |
1,0 |
| 52 852-632 |
32 |
G1 1/2 |
157 |
110 |
14,2 |
1,4 |
| 52 852-640 |
40 |
G2 |
166 |
120 |
19,3 |
2,1 |
| 52 852-650 |
50 |
G2 1/2 |
200 |
120 |
32,3 |
3,0 |
|
|
Балансировочный клапан STAD
|
|
Общая характеристика:
Балансировочный клапан STAD обеспечивает точность гидравлического режима и может применяться в самых различных областях. Он идеально подходит для использования во вторичном контуре систем тепло- и холодоснабжения, а также в системах водоснабжения.
Область применения:
Системы тепло- и холодоснабжения
Системы водоснабжения
Функция:
Балансировка
Предварительная настройка
Измерение
Закрытие
Дренаж (выборочно)
Диапазон размеров:
DN 10-50
Номинальное давление:
PN 20
Температура:
Макс. рабочая температура: 120°C.
Мин. рабочая температура: -20°C.
|
| |
Скачать техническое описание и ассортимент STAD (681 КБ)
|
|
Балансировочный клапан STAD внутренняя резьба, c дренажом, d = G1/2
|
DN
|
D
|
L
|
H
|
Kvs
|
Кг
|
Код товара
|
| 10/09* |
G3/8 |
83 |
100 |
1,47 |
0,65 |
52 151-209 |
| 15/14* |
G1/2 |
90 |
100 |
2,52 |
0,68 |
52 151-214 |
| 20* |
G3/4 |
97 |
100 |
5,70 |
0,77 |
52 151-220 |
| 25 |
G1 |
110 |
105 |
8,70 |
0,93 |
52 151-225 |
| 32 |
G1 1/4 |
124 |
110 |
14,2 |
1,3 |
52 151-232 |
| 40 |
G1 1/2 |
130 |
120 |
19,2 |
1,6 |
52 151-240 |
| 50 |
G2 |
155 |
120 |
33,0 |
2,4 |
52 151-250 |
|
Балансировочный клапан STAD внутренняя резьба, без дренажа
|
DN
|
D
|
L
|
H
|
Kvs
|
Кг
|
Код товара
|
| 10/09* |
G3/8 |
83 |
100 |
1,47 |
0,58 |
52 151-009 |
| 15/14* |
G1/2 |
90 |
100 |
2,52 |
0,62 |
52 151-014 |
| 20* |
G3/4 |
97 |
100 |
5,70 |
0,72 |
52 151-020 |
| 25 |
G1 |
110 |
105 |
8,70 |
0,88 |
52 151-025 |
| 32 |
G1 1/4 |
124 |
110 |
14,2 |
1,2 |
52 151-032 |
| 40 |
G1 1/2 |
130 |
120 |
19,2 |
1,4 |
52 151-040 |
| 50 |
G2 |
155 |
120 |
33,0 |
2,3 |
52 151-050 |
|

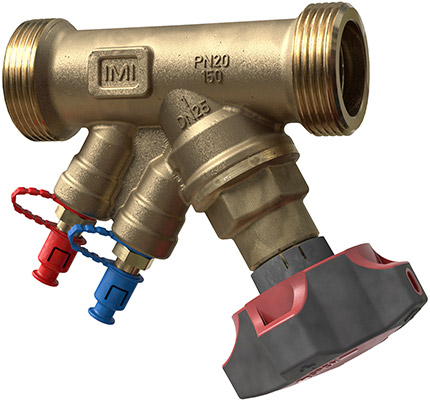

Балансировочный клапан STAD-C
|
|
STAD-C балансировочный клапан, который специально разработан для использования в системах охлаждения, но независимо от области применения, STAD-C обеспечивает непревзойденную точность и эффективность гидравлического режима.
Ключевые особенности
- Рукоятка. Рукоятка с возможностью считывания показаний обеспечивает точность и простоту балансировки. Запорная функция позволяет облегчить техническое обслуживание.
- Самоуплотняющиеся измерительные штуцеры. Двойная защита измерительных самоуплотняющихся штуцеров минимизирует риск возможной протечки и упрощает обслуживание.
- Сплав AMETAL®. Устойчивый к потере цинка сплав, обеспечивающий долговременную эксплуатацию клапана и уменьшающий риск протечки.
Область применения:
Системы тепло- и холодоснабжения
Системы водоснабжения
Функция:
- Балансировка
- Предварительная настройка
- Измерение
- Закрытие
Диапазон размеров:
DN 15-50
Номинальное давление:
PN 20
Температура:
Макс. рабочая температура: 150°C.
(Если температура выше 120°C, рукоятка должна быть удалена.)
Мин. рабочая температура: -20°C
Среда:
Вода и нейтральные жидкости, водно-гликолевая смесь (0-57%).
Материал:
Корпус клапана и верхняя часть: AMETAL®
Уплотнение (корпус/верхняя часть): EPDM O-ring
Конус клапана: AMETAL®
Уплотнение седла: EPDM O-ring
Штока: AMETAL®
Шайба: PTFE
Уплотнение штока: EPDM O-ring
Пружина: Нержавеющая сталь
Рукоятка: Полиамид и TPE
Измерительные штуцеры: AMETAL®
Уплотнения: EPDM
Крышки: Полиамид и TPE
AMETAL® - это разработанный компанией IMI Hydronic Engineering медный сплав, устойчивый к потере цинка.
Маркировка:
Корпус: IMI или TA, PN 20/150, DN и размер в дюймах.
Рукоятка: TA, тип клапана и DN.
Соединение:
- Наружная резьба в соответствии с ISO 228. Длина резьбы в соответствии с DIN 3546.
- Соединение под пайку
Скачать техническое описание и ассортимент STAD-C (932 КБ)
|
|
Балансировочный клапан STAD-С наружная резьба
| |
|
|
|
|
|
|
|
DN
|
D
|
L
|
H
|
Kvs
|
Kg
|
Код товара
|
| 15/14 |
G3/4 |
97 |
100 |
2,52 |
0,62 |
52 156-014 |
| 20 |
G1 |
110 |
100 |
5,70 |
0,72 |
52 156-020 |
| 25 |
G1 1/4 |
115 |
105 |
8,70 |
0,88 |
52 156-025 |
| 32 |
G1 1/2 |
134 |
110 |
14,2 |
1,2 |
52 156-032 |
| 40 |
G2 |
150 |
120 |
19,2 |
1,6 |
52 156-040 |
| 50 |
G2 1/2 |
168 |
120 |
33,0 |
2,3 |
52 156-050 |
|
Балансировочный клапан STAD-С соединение под пайку
| |
|
|
|
|
|
|
|
DN
|
D
|
L
|
H
|
Kvs
|
Kg
|
Код товара
|
|
15/14
|
15
|
90
|
100
|
2,52
|
0,62
|
52 153-014
|
|
20
|
22
|
97
|
100
|
5,70
|
0,68
|
52 153-020
|
|
25
|
28
|
110
|
105
|
8,70
|
0,80
|
52 153-025
|
|
32
|
35
|
124
|
110
|
14,2
|
1,2
|
52 153-032
|
|
40
|
42
|
130
|
120
|
19,2
|
1,5
|
52 153-040
|
|
50
|
54
|
155
|
120
|
33,0
|
2,3
|
52 153-050
|
|
Балансировочный клапан STAD-R
|
|
STAD-R - балансировочные клапаны, обеспечивающие безупречную работу в широком диапазоне. Идеален для использования, главным образом, на вторичном контуре, в системах отопления, кондиционирования и в системах подачи питьевой воды.
Ключевые особенности
- Рукоятка. Рукоятка с возможностью считывания показаний обеспечивает точность и простоту балансировки. Запорная функция позволяет облегчить техническое обслуживание.
- Самоуплотняющиеся измерительные штуцеры. Гарантируют простоту и точность балансировки.
- Сплав AMETAL®. Устойчивый к потере цинка сплав, обеспечивающий долговременную эксплуатацию клапана и уменьшающий риск протечки.
Область применения:
Системы тепло- и холодоснабжения
Системы водоснабжения
Функция:
- Балансировка
- Предварительная настройка
- Измерение
- Закрытие
- Дренаж
Диапазон размеров:
DN 15-25
Номинальное давление:
PN 25
Температура:
Макс. рабочая температура: 120°C
По вопросу более высоких температур (макс. 150°C) обращайтесь в ближайшее представительство по продажам.
Мин. рабочая температура: -20°C
Среда:
Вода и нейтральные жидкости, водно-гликолевая смесь (0-57%).
Материал:
Корпус клапана и верхняя часть: AMETAL®
Уплотнение (корпус/верхняя часть): EPDM O-ring
Конус клапана: AMETAL®
Уплотнение седла: EPDM O-ring
Штока: AMETAL®
Шайба: PTFE
Уплотнение штока: EPDM O-ring
Пружина: Нержавеющая сталь
Рукоятка: Полиамид и TPE
Измерительные штуцеры: AMETAL®
Уплотнения: EPDM
Крышки: Полиамид и TPE
Дренаж: AMETAL®
Уплотнение: EPDM
Прокладки: Арамидные волокна
AMETAL® - это разработанный компанией IMI Hydronic Engineering медный сплав, устойчивый к потере цинка.
Маркировка:
Корпус: IMI, TA, PN 25/400 WWP, DN и размер в дюймах.
Оранжево-серая pукоятка: TA, тип клапана и DN.
Соединение:
Внутренняя резьба в соответствии с ISO 228. Длина резьбы в соответствии с ISO 7/1.
Скачать техническое описание и ассортимент STAD-R (681 КБ)
|
|
Балансировочный клапан STAD-R внутренняя резьба, с дренажем, d = G1/2
| DN
|
D
|
L
|
H
|
Kvs
|
Кг
|
Код товара
|
| 15* |
G1/2 |
90 |
100 |
1,27 |
0,68 |
52 273-215 |
| 20* |
G3/4 |
97 |
100 |
2,63 |
0,77 |
52 273-220 |
| 25 |
G1 |
110 |
105 |
4,91 |
0,93 |
52 273-225 |
|
Балансировочный клапан STAD-R внутренняя резьба, с дренажем, d = G3/4
| DN
|
D
|
L
|
H
|
Kvs
|
Кг
|
Код товара
|
|
15*
|
G1/2
|
90
|
100
|
1,27
|
0,68
|
52 273-615
|
|
20*
|
G3/4
|
97
|
100
|
2,63
|
0,77
|
52 273-620
|
|
25
|
G1
|
110
|
105
|
4,91
|
0,93
|
52 273-625
|
|
Балансировочный клапан TBV
|
|
Общая характеристика:
Балансировочный клапан TBV для установки на потребителе обеспечивает точную гидравлическую балансировку.
Область применения:
Системы тепло- и холодоснабжения.
Функция:
Балансировка
Предварительная настройка
Измерение
Закрытие
Диапазон размеров:
DN 15-20
Номинальное давление:
PN 16
Температура:
Макс. рабочая температура: 120°C
Мин. рабочая температура: -20°C
|
| |
Скачать техническое описание и ассортимент TBV (915 КБ)
|
|
Балансировочный клапан TBV LF внутрення резьба, малый расход
|
DN
|
D
|
L
|
H
|
Kvs
|
кг
|
Код товара
|
|
15
|
G1/2
|
81
|
66
|
0,90
|
0,34
|
52 137-115
|
|
Балансировочный клапан TBV NF внутрення резьба, нормальный расход
| DN
|
D
|
L
|
H
|
Kvs
|
кг
|
Код товара
|
|
15
|
G1/2
|
81
|
66
|
1,8
|
0,34
|
52 138-115
|
|
20
|
G3/4
|
91
|
62
|
3,4
|
0,40
|
52 138-120
|
|
Балансировочный клапан STAF, STAF-SG
|
|
Общая характеристика:
Фланцевые, из серого (STAF) и ковкого (STAF-SG) чугуна балансировочные клапаны обеспечивают точнейшее регулирование в широчайшем диапазоне приложений. STAF/STAF-SG идеальны для применения во вторичных контурах систем тепло- и холодоснабжения.
Функция:
Балансировка
Предварительная настройка
Измерение
Закрытие (DN 65-400: Разгруженный по давлению конус).
Диапазон размеров:
STAF: DN 65-150
STAF-SG: DN 20-400
Номинальное давление:
STAF: PN 16
STAF-SG: PN 16 и PN 25 (см. соотв. продукт)
Температура:
Макс. рабочая температура: 120°C
Мин. рабочая температура:
STAF: -10°C
STAF-SG: -20°C
|
| |
Скачать техническое описание и ассортимент STAF (1,1 МБ)
|
|
Балансировочный клапан STAF чугун, фланцевое крепление верхней части, PN 16, ISO 7005-2, EN 1092-2
|
DN
|
Кол-во отверстий
под болты
|
D
|
L
|
H
|
Kvs
|
Кг
|
Код товара
|
|
65-2
|
4
|
185
|
290
|
205
|
85
|
12.4
|
52 181-065
|
|
80
|
8
|
200
|
310
|
220
|
120
|
15.9
|
52 181-080
|
|
100
|
8
|
220
|
350
|
240
|
190
|
22
|
52 181-090
|
|
125
|
8
|
250
|
400
|
275
|
300
|
32.7
|
52 181-091
|
|
150
|
8
|
285
|
480
|
285
|
420
|
42.4
|
52 181-092
|
|
Балансировочный клапан STAF SG ковкий чугун, резьбовое крепление верхней части
|
DN
|
Кол-во отверстий
под болты
|
D
|
L
|
H
|
Kvs
|
Кг
|
Код товара
|
|
20
|
4
|
105
|
150
|
100
|
5.7
|
2.3
|
52 182-020
|
|
25
|
4
|
115
|
160
|
109
|
8.7
|
2.9
|
52 182-025
|
|
32
|
4
|
140
|
180
|
111
|
14.2
|
4.3
|
52 182-032
|
|
40
|
4
|
150
|
200
|
122
|
19.2
|
5.2
|
52 182-040
|
|
50
|
4
|
165
|
230
|
122
|
33
|
6.6
|
52 182-050
|
|
Балансировочный клапан STAF SG ковкий чугун, фланцевое крепление верхней части,
PN 25, ISO 7005-2, EN 1092-2
|
DN
|
Кол-во отверстий
под болты
|
D
|
L
|
H
|
Kvs
|
Кг
|
Код товара
|
|
65-2
|
8
|
185
|
290
|
205
|
85
|
11
|
52 182-065
|
|
80
|
8
|
200
|
310
|
220
|
120
|
14
|
52 182-080
|
|
100
|
8
|
235
|
350
|
240
|
190
|
19.6
|
52 182-090
|
|
125
|
8
|
270
|
400
|
275
|
300
|
28.1
|
52 182-091
|
|
150
|
8
|
300
|
480
|
285
|
420
|
37.1
|
52 182-092
|
|
Балансировочный клапан STAF SG ковкий чугун, фланцевое крепление верхней части, измерительные штуцеры на корпусе, PN 16, ISO 7005-2, EN 1092-2
|
DN
|
Кол-во отверстий
под болты
|
D
|
L
|
H
|
Kvs
|
Кг
|
Код товара
|
|
200
|
12
|
340
|
600
|
430
|
765
|
76
|
52 181-093
|
|
250
|
12
|
400
|
730
|
420
|
1185
|
122
|
52 181-094
|
|
300
|
12
|
485
|
850
|
480
|
1450
|
163
|
52 181-095
|
|
350
|
16
|
520
|
980
|
585
|
2200
|
297
|
52 181-096
|
|
400
|
16
|
580
|
1100
|
640
|
2780
|
406
|
52 181-097
|
|
Балансировочный клапан STAF SG ковкий чугун, фланцевое крепление верхней части, измерительные штуцеры на корпусе, PN 25, ISO 7005-2, EN 1092-2
|
DN
|
Кол-во отверстий
под болты
|
D
|
L
|
H
|
Kvs
|
Кг
|
Код товара
|
|
200
|
12
|
360
|
600
|
430
|
765
|
76
|
52 182-093
|
|
250
|
12
|
425
|
730
|
420
|
1185
|
122
|
52 182-094
|
|
300
|
16
|
485
|
850
|
480
|
1450
|
163
|
52 182-095
|
|
350
|
16
|
555
|
980
|
585
|
2200
|
297
|
52 182-096
|
|
400
|
16
|
620
|
1100
|
640
|
2780
|
406
|
52 182-097
|
|
Балансировочный клапан STAF R
|
|
Общая характеристика:Балансировочный клапан – PN 16 (DN 65-150), изготовлен из бронзы
Фланцевый балансировочный бронзовый клапан обеспечивает безупречную работу в широком диапазоне. STAF-R идеален для использования, главным образом, на вторичном контуре, в системах отопления и кондиционирования.
Область применения:
Системы тепло- и холодоснабжения
Системы водоснабжения
Функция:
Балансировка
Предварительная настройка
Измерение
Закрытие (Разгруженный по давлению конус)
Диапазон размеров:
DN 65-150
Номинальное давление:
PN 16
Температура:
Макс. рабочая температура: 120°C
Мин. рабочая температура: -20°C
|
| |
Скачать техническое описание и ассортимент STAF R (642 КБ)
|
|
Балансировочный клапан STAF R фланцевое крепление верхней части, PN 16, ISO 7005-3, EN 1092-3
|
DN
|
Кол-во отверстий
под болты
|
D
|
L
|
H
|
Kvs
|
Кг
|
Код товара
|
|
65-2
|
4
|
185
|
290
|
205
|
85
|
14.3
|
52 181-765
|
|
80
|
8
|
200
|
310
|
220
|
120
|
18.7
|
52 181-780
|
|
100
|
8
|
220
|
350
|
240
|
190
|
24.6
|
52 181-790
|
|
125
|
8
|
250
|
400
|
275
|
300
|
36.8
|
52 181-791
|
|
150
|
8
|
285
|
480
|
285
|
420
|
52
|
52 181-792
|
|
Балансировочный клапан STAG
|
|
Общая характеристика:Балансировочный клапан – PN 25 (DN 65-300) – Ковкий чугун.
Балансировочный клапан из ковкого чугуна с соединением типа Victaulic, обеспечивает точнейшую гидравлическую настройку в широчайшем диапазоне применений. STAG идеальны для применения во вторичных контурах систем тепло- и холодоснабжения.
Область применения:
Системы тепло- и холодоснабжения.
Функция:
Балансировка
Предварительная настройка
Измерение
Закрытие (Разгруженный по давлению конус).
Диапазон размеров:
DN 65-300
Номинальное давление:
Class 150
Температура:
Макс. рабочая температура: 120°C
Мин. рабочая температура: -20°C
|
| |
Скачать техническое описание и ассортимент STAG (746 КБ)
|
|
Балансировочный клапан STAG, фланцевое крепление верхней части, измерительные штуцеры на корпусе, Class 150, ISO 4200
|
DN
|
D
|
L
|
H
|
Kvs
|
Kg
|
Код товара
|
|
65-2
|
73.0
|
290
|
205
|
85
|
6.4
|
52 183-073
|
|
65-2
|
76.1
|
290
|
205
|
85
|
6.4
|
52 183-076
|
|
80
|
88.9
|
310
|
220
|
120
|
9.1
|
52 183-089
|
|
100
|
114.3
|
350
|
240
|
190
|
14
|
52 183-114
|
|
125
|
139.7
|
400
|
275
|
300
|
22.7
|
52 183-140
|
|
125
|
141.3
|
400
|
275
|
300
|
22.7
|
52 183-141
|
|
150 1)
|
165.1
|
480
|
285
|
420
|
31.3
|
52 183-165
|
|
150
|
168.3
|
480
|
285
|
420
|
31.3
|
52 183-168
|
|
200
|
219.1
|
600
|
430
|
765
|
63.5
|
52 183-219
|
|
250
|
273
|
730
|
420
|
1185
|
92
|
52 183-273
|
|
300
|
323.9
|
850
|
480
|
1450
|
127
|
52 183-324
|
|

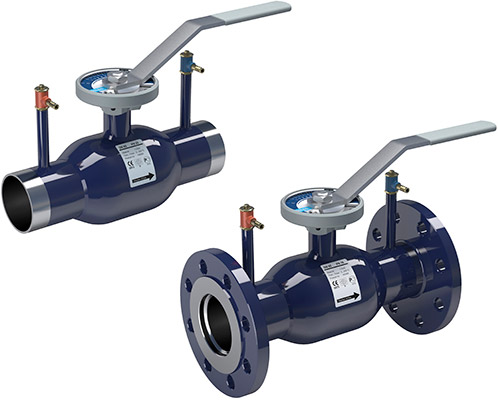

Балансировочный клапан TA-BVS 240/243
|
|
Общая характеристика:Балансировочный клапан из нержавеющей стали обеспечивает непревзойденную точность гидравлического режима. Клапан модели TA-BVS доступен с фланцами и патрубками под сварку, идеально подходит для применения на промышленных объектах и объектах с высокой температурой теплоносителя.
Область применения:
Системы тепло- и холодоснабжения.
Функция:
Балансировка
Предварительная настройка
Измерение
Закрытие
Диапазон размеров:
DN 15-250
Номинальное давление:
Корпус клапана:
DN 15-50: PN 40
DN 65-250: PN 25
Фланцы:
DN 15-50: PN 40
DN 65-250: PN 16
(PN 10, 25 и 40 по запросу)
Температура:
Макс. рабочая температура: 200°C
Мин. рабочая температура: -30°C
|
| |
Скачать техническое описание и ассортимент TA-BVS (876 КБ)
|
|

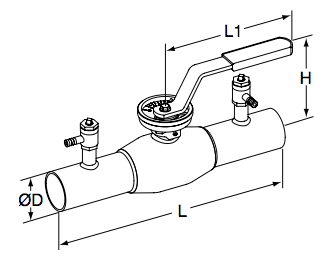

Балансировочный клапан TA-BVS 240 − патрубки под сварку, PN 40
|
DN
|
D
|
L
|
L1
|
H
|
Kvs
|
Kg
|
Код товара
|
|
15
|
21,3
|
230
|
140
|
100
|
5,83
|
0,9
|
6-52 240-015
|
|
20
|
26,9
|
230
|
140
|
100
|
5,83
|
0,9
|
6-52 240-020
|
|
25
|
33,7
|
230
|
150
|
100
|
12,6
|
1,1
|
6-52 240-025
|
|
32
|
42,4
|
260
|
150
|
100
|
13,1
|
1,3
|
6-52 240-032
|
|
40
|
48,3
|
260
|
190
|
105
|
22,6
|
2,1
|
6-52 240-040
|
|
50
|
60,3
|
300
|
190
|
110
|
34,2
|
2,6
|
6-52 240-050
|
|
Балансировочный клапан TA-BVS 240 − патрубки под сварку, PN 25
| DN
|
D
|
L
|
L1
|
H
|
Kvs
|
Kg
|
Код товара
|
|
65
|
76,1
|
300
|
280
|
165
|
61,2
|
4,3
|
6-52 240-065
|
|
80
|
88,9
|
300
|
280
|
175
|
108
|
5,2
|
6-52 240-080
|
|
100
|
114,3
|
325
|
280
|
190
|
216
|
7,2
|
6-52 240-090
|
|
125
|
139,7
|
325
|
420
|
210
|
294
|
11,5
|
6-52 240-091
|
|
150
|
168,3
|
350
|
600
|
230
|
461
|
16,4
|
6-52 240-092
|
|
200*
|
219,1
|
400
|
-
|
-
|
660
|
36,0
|
6-52 240-093
|
|
250*
|
273,0
|
530
|
-
|
-
|
1170
|
71,0
|
6-52 240-094
|
|

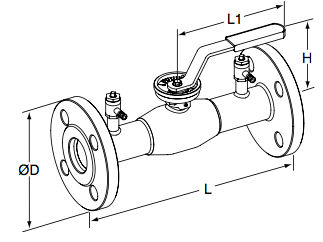

Балансировочный клапан TA-BVS 243 фланцевый, PN 40
| DN
|
Кол-во отверстий
под болты
|
D
|
L
|
L1
|
H
|
Kvs
|
Kg
|
Код товара
|
| 15 |
4x14 |
95 |
250 |
140 |
100 |
5,83 |
2,2 |
6-52 243-015 |
| 20 |
4x14 |
105 |
250 |
140 |
100 |
5,83 |
2,6 |
6-52 243-020 |
| 25 |
4x14 |
115 |
250 |
150 |
100 |
12,6 |
3,1 |
6-52 243-025 |
| 32 |
4x18 |
140 |
280 |
150 |
100 |
13,1 |
4,7 |
6-52 243-032 |
| 40 |
4x18 |
150 |
280 |
190 |
105 |
22,6 |
5,9 |
6-52 243-040 |
| 50 |
4x18 |
165 |
320 |
190 |
110 |
34,2 |
7,6 |
6-52 243-050 |
|
Балансировочный клапан TA-BVS 243 фланцевый, PN 16
| DN
|
Кол-во отверстий
под болты
|
D
|
L
|
L1
|
H
|
Kvs
|
Kg
|
Код товара
|
|
65
|
8x18
|
185
|
320
|
280
|
165
|
61,2
|
9,8
|
6-52 243-065
|
|
80
|
8x18
|
200
|
320
|
280
|
175
|
108
|
11,3
|
6-52 243-080
|
|
100
|
8x18
|
220
|
350
|
280
|
190
|
216
|
15,0
|
6-52 243-090
|
|
125
|
8x18
|
250
|
350
|
420
|
210
|
294
|
22,0
|
6-52 243-091
|
|
150
|
8x22
|
285
|
370
|
600
|
230
|
461
|
30,4
|
6-52 243-092
|
|
200*
|
12x22
|
340
|
425
|
-
|
-
|
660
|
51,0
|
6-52 243-093
|
|
250*
|
12x26
|
405
|
550
|
-
|
-
|
1170
|
100
|
6-52 243-094
|
|
Балансировочный клапан STK
|
|
Общая характеристика:Регулировочный вентиль применяется в системах отопления и кондиционирования, а также может использоваться в циркуляционных кольцах систем горячего водоснабжения.
Область применения:
Системы тепло- и холодоснабжения
Системы водоснабжения
Функция:
Регулирование
Предварительная настройка
Закрытие
Диапазон размеров:
DN 15-20
Номинальное давление:
PN 16
Температура:
Макс. рабочая температура: 120°C.
Мин. рабочая температура: -10°C
|
| |
Скачать техническое описание и ассортимент STK (242 КБ)
|
|
Балансировочный клапан STK внутренняя резьба
|
DN
|
D
|
L
|
H
|
Kvs
|
Код товара
|
|
15
|
G1/2
|
63
|
55
|
1.8
|
50 007-715
|
|
20
|
G3/4
|
80
|
69
|
4.5
|
50 007-720
|
|
Изоляция
|
|
Общая характеристика:
Готовые разборные изоляционные кожухи быстро и легко устанавливаются, позволяют минимизировать потери тепла в системах теплоснабжения и образование конденсата в системах холодоснабжения.
Область применения:
Системы тепло- и холодоснабжения
Системы водоснабжения
Функция:
Изоляция
Температура:Макс. рабочая температура: 120°C.
Мин. рабочая температура: 12°C
-8°C при герметичном соединении. |
| |
Скачать техническое описание и ассортимент Изоляции (379 КБ)
|
|
Изоляция STAD для отопления/холодоснабжения
|
Для DN
|
L
|
H
|
D
|
B
|
Код товара
|
|
10-20
|
155
|
135
|
90
|
103
|
52 189-615
|
|
25
|
175
|
142
|
94
|
103
|
52 189-625
|
|
32
|
195
|
156
|
106
|
103
|
52 189-632
|
|
40
|
214
|
169
|
108
|
113
|
52 189-640
|
|
50
|
245
|
178
|
108
|
114
|
52 189-650
|
|
Изоляция STAF, STAF-SG для отопления/холодоснабжения
|
Для DN
|
L
|
D
|
C
|
Код товара
|
|
50
|
390
|
250
|
252
|
52 189-850
|
|
65
|
450
|
270
|
272
|
52 189-865
|
|
80
|
480
|
290
|
292
|
52 189-880
|
|
100
|
520
|
320
|
322
|
52 189-890
|
|
125
|
570
|
350
|
352
|
52 189-891
|
|
150
|
660
|
380
|
382
|
52 189-892
|
|
Изоляция STAP для отопления/холодоснабжения
| Для DN
|
L
|
H
|
B
|
Код товара
|
|
15-25
|
145
|
172
|
116
|
52 265-225
|
|
32-50
|
191
|
234
|
154
|
52 265-250
|
|
Балансировочный и регулирующий клапан TBV-C
|
|
Общая характеристика:Клапан TBV-C, предназначенный для установки на потребителях систем тепло- и холодоснабжения, обеспечивает точное гидравлическое регулирование и оптимальную производительность на протяжении длительного срока эксплуатации. Компания IMI Hydronic Engineering применяет сплав AMETAL®, устойчивый к потере цинка, который сводит к минимуму риск протечек.
Область применения:Системы тепло- и холодоснабжения.
Функция:Регулирование
Балансировка
Предварительная настройка
Измерение
Закрытие (для отключения системы на период обслуживания)
Диапазон размеров:DN 15-25
Номинальное давление:PN 16
Температура:Макс. рабочая температура: 120°C
Мин. рабочая температура: -20°C |
| |
Скачать техническое описание и ассортимент TBV-C (1,6 MБ)
|
|
Балансировочный и регулирующий клапан TBV-C внутренняя резьба
| DN
|
D
|
Da*
|
L
|
H
|
Kvs
|
кг
|
Код
|
|
TBV-C LF, малый расход
|
| 15 |
G1/2** |
M30x1,5 |
81 |
58 |
0,90 |
0,34 |
52 133-115 |
| 15 |
Rc1/2 |
M30x1,5 |
81 |
58 |
0,90 |
0,34 |
52 133-615 |
|
TBV-C NF, нормальный расход
|
| 15 |
G1/2** |
M30x1,5 |
81 |
58 |
1,8 |
0,34 |
52 134-115 |
| 20 |
G3/4** |
M30x1,5 |
91 |
57 |
3,4 |
0,40 |
52 134-120 |
| 25 |
G1 |
M30x1,5 |
111 |
64 |
7,2 |
0,73 |
52 134-125 |
| 15 |
Rc1/2 |
M30x1,5 |
81 |
58 |
1,8 |
0,34 |
52 134-615 |
| 20 |
Rc3/4 |
M30x1,5 |
91 |
57 |
3,4 |
0,40 |
52 134-620 |
| 25 |
Rc1 |
M30x1,5 |
111 |
64 |
7,2 |
0,73 |
52 134-625 |
|
Балансировочный и регулирующий клапан TBV-C отводы под пайку и опрессовку
| DN
|
D
|
Da*
|
L
|
H
|
Kvs
|
Kg
|
Код
|
|
TBV-C LF, малый расход
|
| 15 |
15 |
M30x1,5 |
145 |
58 |
0,90 |
0,44 |
52 433-115 |
|
TBV-C NF, нормальный расход
|
| 15 |
15 |
M30x1,5 |
145 |
58 |
1,8 |
0,44 |
52 434-115 |
| 20 |
22 |
M30x1,5 |
173 |
57 |
3,4 |
0,57 |
52 434-120 |
|
Балансировочный и регулирующий клапан TBV-CM
|
|
Общая характеристика:Клапан TBV-CM, предназначенный для установки на потребителях систем тепло- и холодоснабжения, обеспечивает точное гидравлическое регулирование и оптимальную производительность на протяжении длительного срока эксплуатации. Компания IMI Hydronic Engineering применяет сплав AMETAL®, устойчивый к потере цинка, который сводит к минимуму риск протечек.
Область применения:Системы тепло- и холодоснабжения.
Функция:Регулирование
Балансировка
Предварительная настройка
Измерение
Закрытие (для отключения системы на период обслуживания)
Диапазон размеров:DN 15-25
Номинальное давление:PN 16
Температура:Макс. рабочая температура: 120°C
Мин. рабочая температура: -20°C |
| |
Скачать техническое описание и ассортимент TBV-CM (1,6 MБ)
|
|
Балансировочный и регулирующий клапан TBV-CM внутренняя резьба
| DN
|
D
|
Da*
|
L
|
H
|
Kvs
|
Kg
|
Код
|
|
TBV-CM LF, малый расход
|
| 15 |
G1/2 |
M30x1,5 |
81 |
58 |
0,40 |
0,34 |
52 143-115 |
|
TBV-CM NF, нормальный расход
|
| 15 |
G1/2 |
M30x1,5 |
81 |
58 |
1,0 |
0,34 |
52 144-115 |
| 20 |
G3/4 |
M30x1,5 |
91 |
57 |
2,0 |
0,40 |
52 144-120 |
| 25 |
G1 |
M30x1,5 |
111 |
64 |
4,0 |
0,73 |
52 144-125 |
|
Балансировочный и регулирующий клапан TBV-CMP
|
|
Общая характеристика:Клапан TBV-CMP, предназначенный для пропорционального регулирования потребителей систем тепло- и холодоснабжения, обеспечивает оптимальную производительность на протяжении длительного срока эксплуатации. Точная регулировочная характеристика позволяет добиться линейной характеристики контура с целью безошибочного гидравлического регулирования. В сочетании с нашими балансировочными приборами, клапан TBV-CMP позволяет выполнять усложненные измерения и диагностику.
Область применения:Системы тепло- и холодоснабжения.
Функция:Регулирование
Предварительная настройка (расхода)
Регулирование перепада давления
Измерение
Закрытие (для отключения системы на период обслуживания)
Промывка
Диапазон размеров:DN 15-25
Номинальное давление:PN 16
Перепад давления (ΔpV):Макс. перепад давления: 350 кПа (ΔHмакс)
Мин. перепад давления: 15 кПа (ΔHмин)
(Действительно для полностью открытого положения настройки 10. Для других настроек потребуется более низкий перепад давления; проверьте с помощью программного обеспечения "HySelect".)
Диапазон расхода:Расход (qмакс) может быть предварительно настроен в следующем диапазоне:
DN 15 LF: 18-142 л/ч
DN 15 NF: 77-375 л/ч
DN 20 NF: 160-660 л/ч
DN 25 NF: 335-1330 л/ч
Минимальный регулируемый расход:DN 15 LF: 3 л/ч
DN 15 NF: 7 л/ч
DN 20 NF: 10 л/ч
DN 25 NF: 20 л/ч
Температура:Макс. рабочая температура: 120°C
Мин. рабочая температура: -20°C |
| |
Скачать техническое описание и ассортимент TBV-CMP (864 КБ)
|
|
Балансировочный и регулирующий клапан TBV-CMP внутренняя резьба
| DN
|
D
|
Da*
|
L
|
H1
|
H2
|
B
|
Kg
|
Код
|
|
TBV-CMP LF, малый расход
|
| 15 |
G1/2 |
M30x1,5 |
93 |
62 |
71 |
62 |
0,81 |
52 153-115 |
|
TBV-CMP NF, нормальный расход
|
| 15 |
G1/2 |
M30x1,5 |
93 |
62 |
71 |
62 |
0,81 |
52 154-115 |
| 20 |
G3/4 |
M30x1,5 |
99 |
62 |
71 |
62 |
0,88 |
52 154-120 |
| 25 |
G1 |
M30x1,5 |
126 |
66 |
77 |
62 |
1,2 |
52 154-125 |
|
Регулирующий клапан TA-COMPACT-T
|
|
Общая характеристика:TA-COMPACT-T - On/Off регулирующий клапан со встроенным регулятором температуры гарантирующий необходимую температуру холодоносителя от конечных устройств в системах холодоснабжения. Точная настройка температуры хладоносителя обеспечивает высокую производительность системы холодоснабжения и защищает от риска переохлаждения. Гидравлическая балансировка на основе контроля температуры снижает риск перерасхода и сокращает потерю энергии в системе.
Область применения:Системы холодоснабжения с переменным расходом.
Устанавливается на обратном трубопроводе.
Функция:Регулирование
Контроль температуры хладоносителя в обратном трубопроводе
Измерение температуры в системе
Закрытие
Диапазон размеров:DN 15-25
Номинальное давление:PN 16
Температурный диапазон:Температура обратной воды: 8°C - 18°C
Заводские настройки: 12°C
Температура:Макс. рабочая температура: 50 °C
Мин. рабочая температура: –10 °C
Среда:Вода и нейтральные жидкости, водно-гликолевая смесь.
Ход штока:4 мм |
| |
Скачать техническое описание и ассортимент TA-COMPACT-T (2 МБ)
|
|
Регулирующий клапан TA-COMPACT-T внутренняя резьба x внешнее резьбовое соединение
| DN
|
D1
|
D2
|
L
|
H1
|
H2
|
Kvs
|
Kg
|
Код
|
| 15 |
Rp1/2 |
R1/2 |
112 |
52 |
76 |
2,27 |
0,73 |
4221-02.000 |
| 20 |
Rp3/4 |
R3/4 |
123 |
52 |
76 |
3,10 |
0,89 |
4221-03.000 |
| 25 |
Rp1 |
R1 |
140 |
52 |
76 |
5,06 |
1,23 |
4221-04.000 |
|
Балансировочный и регулирующий клапан TA-COMPACT-P
|
|
Общая характеристика:Балансировочный и регулирующий клапан TA-COMPACT-P, не зависящий от перепада давления, обеспечивает непревзойденную производительность всей системы на протяжении многих лет эксплуатации. Специально разработанная конструкция клапана обеспечивает точную регулировку расхода теплоносителя и устраняет проблемы перерасхода. Клапан TA-COMPACT-P в сочетании с другим балансировочным оборудованием от IMI Hydronic Engineering – основа высокой производительности и надежности всей системы.
Область применения:Системы тепло- и холодоснабжения.
Функции:Регулирование
Предварительная настройка (макс. расход)
Регулирование перепада давления
Измерение (ΔH, T, q)
Закрытие (для отключения системы на период обслуживания – смотрите также Класс герметичности)
Диапазон размеров:DN 10-32
Номинальное давление:PN 16
Перепад давления (ΔpV):Макс. перепад давления (ΔpVмакс): 400 кПа = 4 бар
Мин. перепад давления (ΔpVмин):
DN 10-20: 15 кПа = 0,15 бар
DN 25-32: 23 кПа = 0,23 бар
(Действительно для полностью открытого положения настройки 10. Для других настроек потребуется более низкий перепад давления; проверьте с помощью программного обеспечения "HySelect".)
ΔpVmax = максимальное допустимый перепад давления в клапане для выполнения всех заявленных характеристик.
ΔpVmin = минимально рекомендуемый перепад давления в клапане, для надлежащего контроля перепада давления.
Диапазон расхода:Расход (qмакс) может быть настроен в следующем диапазоне:DN 10: 21,5 - 120 л/чDN 15 LF: 44 - 245 л/ч
DN 15: 88 - 470 л/ч
DN 20: 210 - 1150 л/ч
DN 25: 370 - 2150 л/ч
DN 32: 800 - 3700 л/ч
qmax (qмакс) = л/ч для каждой предварительной настройки и при полностью поднятом штоке клапана.
LF = малый расход
Температура:Макс. рабочая температура: 90°C
Мин. рабочая температура: 0°C
Среда:Вода и нейтральные жидкости, водно-гликолевая смесь.
Ход штока:4 мм
Класс герметичности:Протечка через седло клапана ≤ 0,01% от максимального расхода (настройка 10) и правильность направления потока. (Класс IV согласно EN 60534-4).
Характеристика:Линейная, лучше всего подходит on/off регулирование. |
| |
Скачать техническое описание и ассортимент TA-COMPACT-T (1.1 МБ)
|
|
Балансировочный и регулирующий клапан TA-COMPACT-P наружная резьба
| DN
|
D
|
L
|
H1
|
H2
|
B
|
qмакс [л/ч]
|
Кг
|
Код товара
|
| 10 |
G1/2 |
74 |
55 |
55 |
54 |
120 |
0,53 |
52 164-010 |
| 15 LF |
G3/4 |
74 |
55 |
55 |
54 |
245 |
0,54 |
52 164-115 |
| 15 |
G3/4 |
74 |
55 |
55 |
54 |
470 |
0,54 |
52 164-015 |
| 20 |
G1 |
85 |
64 |
55 |
64 |
1150 |
0,69 |
52 164-020 |
| 25 |
G1 1/4 |
93 |
64 |
61 |
64 |
2150 |
0,79 |
52 164-025 |
| 32 |
G1 1/2 |
112 |
78 |
61 |
78 |
3700 |
1,5 |
52 164-032 |
|
Балансировочный и регулирующий клапан TA-COMPACT-P соедениение с внутренней резьбой, с гайками
| DN клапана
|
D
|
D1
|
L*
|
Код товара
|
| 10 |
G1/2 |
G3/8 |
21 |
52 163-010 |
| 15 |
G3/4 |
G1/2 |
21 |
52 163-015 |
| 20 |
G1 |
G3/4 |
23 |
52 163-020 |
| 25 |
G1 1/4 |
G1 |
23 |
52 163-025 |
| 32 |
G1 1/2 |
G1 1/4 |
31 |
52 163-032 |
|
Балансировочный и регулирующий клапан TA-COMPACT-P соедениение с внешней резьбой, с гайками
| DN клапана
|
D
|
D1
|
L*
|
Код товара
|
| 10 |
- |
- |
- |
- |
| 15 |
G3/4 |
R1/2 |
29 |
0601-02.350 |
| 20 |
G1 |
R3/4 |
32,5 |
0601-03.350 |
| 25 |
G1 1/4 |
R1 |
35 |
0601-04.350 |
| 32 |
- |
- |
- |
- |
|
Балансировочный и регулирующий клапан TA-COMPACT-P сварное соедениение, с гайками
| DN клапана
|
D
|
DN трубы
|
L*
|
Код товара
|
| 10 |
G1/2 |
10 |
30 |
52 009-010 |
| 15 |
G3/4 |
15 |
36 |
52 009-015 |
| 20 |
G1 |
20 |
40 |
52 009-020 |
| 25 |
G1 1/4 |
25 |
40 |
52 009-025 |
| 32 |
G1 1/2 |
32 |
40 |
52 009-032 |
|
Балансировочный и регулирующий клапан TA-COMPACT-P соедениение под пайку, с гайками
| DN клапана
|
D
|
Ø трубы
|
L*
|
Код товара
|
| 10 |
G1/2 |
10 |
10 |
52 009-510 |
| 10 |
G1/2 |
12 |
11 |
52 009-512 |
| 15 |
G3/4 |
15 |
13 |
52 009-515 |
| 15 |
G3/4 |
16 |
13 |
52 009-516 |
| 20 |
G1 |
18 |
15 |
52 009-518 |
| 20 |
G1 |
22 |
18 |
52 009-522 |
| 25 |
G1 1/4 |
28 |
21 |
52 009-528 |
| 32 |
G1 1/2 |
35 |
26 |
52 009-535 |
|
Балансировочный и регулирующий клапан TA-COMPACT-P соедениение с гладким концом для соединения с пресс-муфтой, с гайками
| DN клапана
|
D
|
Ø трубы
|
L*
|
Код товара
|
| 10 |
G1/2 |
12 |
35 |
52 009-312 |
| 15 |
G3/4 |
15 |
39 |
52 009-315 |
| 20 |
G1 |
18 |
44 |
52 009-318 |
| 20 |
G1 |
22 |
48 |
52 009-322 |
| 25 |
G1 1/4 |
28 |
53 |
52 009-328 |
| 32 |
G1 1/2 |
35 |
59 |
52 009-335 |
|
Балансировочный и регулирующий клапан TA-COMPACT-P компрессионное соедениение, хромированный
| DN клапана
|
D
|
Ø трубы
|
L**
|
Код товара
|
| 10 |
G1/2 |
8 |
16 |
53 319-208 |
| 10 |
G1/2 |
10 |
17 |
53 319-210 |
| 10 |
G1/2 |
12 |
17 |
53 319-212 |
| 10 |
G1/2 |
15 |
20 |
53 319-215 |
| 10 |
G1/2 |
16 |
25 |
53 319-216 |
| 15 |
G3/4 |
15 |
27 |
53 319-615 |
| 15 |
G3/4 |
18 |
27 |
53 319-618 |
| 15 |
G3/4 |
22 |
27 |
53 319-622 |
| 20 |
G1 |
28 |
29 |
53 319-928 |
|
Регулирующий и балансировочный клапан TA-FUS1ON-C
|
|
Общая характеристика:
Инновационный регулирующий и балансировочный клапан для систем отопления и холодоснабжения объединяет ключевые гидравлические функции (балансировка и регулирование) в одном клапане. Настраиваемый Kvs и внутренняя независимая равнопроцентная регулирующая характеристика позволяют выбрать корректный размер клапана и построить оптимальную систему регулирования. Встроенные в клапан измерительные ниппели дают возможность точного измерения расхода, перепада давления, температуры и располагаемого напора.
Область применения:
Системы тепло- и холодоснабжения.
Функции:
Регулирование (EQM)
Балансировка
Предварительная настройка (Kvs)
Измерение (ΔpV, ΔH, T, q)
Закрытие (для отключения системы на период обслуживания)
Диапазон размеров:
DN 32-150
Номинальное давление:
DN 32-50: PN 16
DN 65-150: PN 16 и PN 25
Макс. перепад давления (ΔpV):
DN 32-50: 350 кПа = 3,5 bar
DN 65-150: 400 кПа = 4 bar
Рекомендованный диапазон настроек (Kvmax):
DN 32: 2,68-12,9
DN 40: 3,03-18,5
DN 50: 8,03-33,0
DN 65: 25,5-65,4
DN 80: 35,9-100
DN 100: 57,4-160
DN 125: 97,4-270
DN 150: 146-400Kvmax = м3/ч при перепаде давления в 1 бар для каждой предварительной настройки и полностью поднятом штоке клапана.
Ход штока:
20 мм
Регулировочная способность:
>100 (для всех рекомендованных настроек)
Класс герметичности:
Непроницаемое уплотнение.
Характеристика:
Независимая равнопроцентная регулирующая характеристика (EQM).
Температура:
Макс. рабочая температура: 120°C
Мин. рабочая температура: -20°C
Среда:
Вода и нейтральные жидкости, водно-гликолевая смесь.
|
|
Балансировочный и регулирующий клапан TA-FUS1ON-P
|
|
Общая характеристика:
Инновационный балансировочный и регулирующий клапан для систем отопления и холодоснабжения объединяет ключевые гидравлические функции (балансировка и регулирование) в одном клапане. Настраиваемый максимальный расход и внутренняя независимая равнопроцентная регулирующая характеристика позволяют выбрать корректный размер клапана и построить оптимальную систему регулирования. Встроенные в клапан измерительные ниппели дают возможность точного измерения расхода, перепада давления, температуры и располагаемого напора.
Область применения:
Системы тепло- и холодоснабжения.
Функции:
Регулирование (EQM)
Регулирование перепада давления
Предварительная настройка (макс. расход)
Измерение (ΔH, T, q)
Закрытие (для отключения системы на период обслуживания)
Промывка (системы)
Диапазон размеров:
DN 32-150
Номинальное давление:
DN 32-50: PN 16
DN 65-150: PN 16 и PN 25
Перепад давления (ΔpV):
Макс. перепад давления (ΔpVmax):
800 кПа = 8 bar
Мин. перепад давления (ΔpVmin):
DN 32-50: 15 кПа = 0,15 bar
DN 65-80: 25 кПа = 0,25 bar
DN 100-125: 30 кПа = 0,30 bar
DN 150: 40 кПа = 0,40 bar
(Действительно для полностью открытого положения настройки 10. Для других настроек потребуется более низкий перепад давления; проверьте с помощью программного обеспечения "HySelect".)
ΔpVmax = максимальное допустимый перепад давления в клапане для выполнения всех заявленных характеристик.
ΔpVmin = минимально рекомендуемый перепад давления в клапане, для надлежащего контроля перепада давления.
Рекомендованный диапазон расхода:
Расход (qмакс) может быть предварительно настроен в следующем диапазоне [м3/ч]:
DN 32: 0,88 - 4,21
DN 40: 1,01 - 6,19
DN 50: 2,71 - 11,1
DN 65-2: 9,40 - 24,2
DN 80-2: 13,6 - 36,8
DN 100: 27,8 - 68,0
DN 125: 45,6 - 120
DN 150: 78,1 - 207
qmax (qмакс) = м3/ч для каждой предварительной настройки и при полностью поднятом штоке клапана.
Ход штока:
20 мм
Регулировочная способность:
>100 (для всех рекомендованных настроек)
Класс герметичности:
Непроницаемое уплотнение.
Характеристика:
Независимая равнопроцентная регулирующая характеристика (EQM).
Температура:
Макс. рабочая температура: 120°C
Мин. рабочая температура: -20°C
Среда:
Вода и нейтральные жидкости, водно-гликолевая смесь.
|
|
Регулирующий клапан KTM 512
|
|
Общая характеристика:
Данные высокопроизводительные и компактные комбинированные регулирующие клапаны для систем тепло- и холодоснабжения с переменным расходом особенно эффективны в условиях высокой температуры и перепада давления. Эти клапаны также подходят для использования во вторичных контурах систем централизованного теплоснабжения и холодоснабжения. Высокая степень коррозионной защиты обеспечивается электрофоретической окраской корпуса из ковкого чугуна, в то время как форма регулировочного конуса придает клапану характеристики, необходимые для модуляционного регулирования.
Область применения:
Системы тепло- и холодоснабжения.
Функция:
Регулировка перепада давления на встроенном регулирующем клапане, и регулировка расхода.
Диапазон размеров:
DN 15-125
Номинальное давление:
PN 25 и PN 16
Дифференциальное давление (ΔpV):
Макс. дифференциальное давление: 1600 кПа = 16 бар (ΔHmax)
Мин. дифференциальное давление:
малый расход (LF): 24 кПа (ΔHmin)
нормальный расход (NF): 40 кПа (ΔHmin)
высокий расход (HF): 80 кПа (ΔHmin)
(Необходимо для максимальной настройки и полностью открытого клапана. Для остальных настроек требуется меньшее дифференциальное давления, проверьте при помощи ПО HySelect.)
Температура:
Макс. рабочая температура:
- c измерительными штуцерами: 120°C
- без измерительного штуцера: 150°C
Мин. рабочая температура: -10°C
Среда:
Вода и нейтральные жидкости, водно-гликолевая смесь.
Скачать техническое описание и ассортимент KTM 512 (1.4 МБ)
|
|
Балансировочный клапан из стали TA-BVS 140/143
|
|
Балансировочный клапан из стали обеспечивает непревзойденную точность гидравлического режима. TA-BVS 140/143 доступен с фланцами и патрубками под сварку, идеально подходит для применения в системах отопления и холодоснабжения.
Ключевые особенности
- Ручка. Оборудован съемной ручкой, что обеспечивает точность и удобство балансировки.
- Измерительные штуцеры. Гарантируют простоту и точность балансировки.
- Стальной корпус. Цельносварной корпус, прост в изоляции и техническом обслуживании.
Область применения:
Системы тепло- и холодоснабжения.
Функция:
- Балансировка
- Предварительная настройка
- Измерение (DN 15-300)
- Закрытие
Диапазон размеров:
DN 15-300, DN 400
Номинальное давление:
Корпус клапана:
DN 15-50: PN 40
DN 65-300, DN 400: PN 25
Фланцы:
DN 15-50: PN 40
DN 65-300, DN 400: PN 16
(PN 10, 25 и 40 по запросу)
Температура:
Макс. рабочая температура: 200°C
ВНИМАНИЕ! Не для пара.
Мин. рабочая температура: -30°C
При работе с температурами ниже 0°C свяжитесь со специалистами IMI Hydronic Engineering.
Среда:
Вода без содержания кислорода, гликоль.
Материал:
Корпус клапана: cталь P235GH (1.0345)
Шар: нержавеющая сталь EN X5CrNi18-10 (1.4301)
Шток: нержавеющая сталь EN X8CrNiS18-9 (1.4305)
Уплотнение штока: FPM
Уплотнение шара: закаленный PTFE
Измерительные штуцеры (DN 15-300): латунь
Ручка: DN 15-150 оцинкованный сталь. DN 200-300, DN 400 редуктор.
Маркировка:
Корпус и фланцы: отслеживаемый №.
Маркировка на корпусе: IMI TA, DN, PN, CE 0496* (DN 40-400), материал, макс. температура, номер изделия и направление потока.
*) Уполномоченный орган.
Фланцы:
EN 1092-1, ISO 7005-1
Скачать техническое описание и ассортимент (1,17 МБ)
|
|

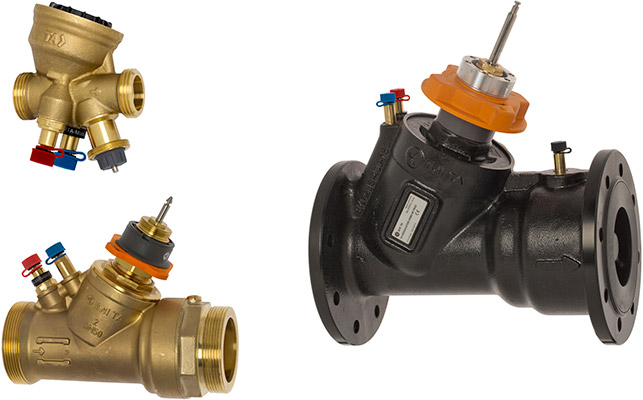

Балансировочный и регулирующий клапан TA-Modulator
|
|
Клапан с уникальной равнопроцентной регулирующей характеристикой. Он совместим с линейными пропорциональными или 3-точечными приводами. Встроенный регулятор перепада давления обеспечивает превосходное управление, устойчивость регулирования и автоматическое ограничение расчетного расхода. Измерение расхода и располагаемого давления дает возможность оптимизации и диагностики системы.
Ключевые особенности
- Точное регулирование температуры. Обеспечивает уникальную форму EQM характеристики для пропорционального регулирования.
- Точное регулирование. Равнопроцентная (EQM) характеристика с уникальной формой кривой позволяет получить в 6 раз больший рабочий ход штока, чем у клапанов с линейной характеристикой.
- Быстрая гидравлическая балансировка. Автоматическое ограничение расхода при полностью открытом приводе защищает всю систему от перерасходов.
- Простой поиск неисправностей. Измерение расхода и перепада давления помогает снизить энергопотребление насоса идает все необходимые данные для диагностики системы.
Область применения:
Системы тепло- и холодоснабжения.
Функции:
- Регулирование (EQM)
- Предварительная настройка (макс. расход)
- Регулирование перепада давления
- Измерение (ΔH, t, q)
- Изоляция (для использования при обслуживании системы – смотрите "Класс герметичности")
Диапазон размеров:
DN 15-80
Номинальное давление:
DN 15-50: PN 16
DN 65-80: PN 16, PN 25
Перепад давления (ΔpV):
Макс. перепад давления (ΔpVмакс):
DN 15-32: 600 кПа = 6 бар
DN 15-25: 400 кПа = 4 бар*
DN 40-50: 400 кПа = 4 бар
DN 65-80: 800 кПа = 8 бар
Мин. перепад давления (ΔpVмин):
DN 15-20: 15 кПа = 0,15 бар
DN 25-32: 23 кПа = 0,23 бар
DN 40-80: 30 кПа = 0.30 бар
(Действительно для максимальной настройки, «полностью открыт». Другие настройки потребуют более низкого перепада давления; проверьте с помощью программного обеспечения "HySelect".)
ΔpVmax = максимальное допустимый перепад давления в клапане для выполнения всех заявленных характеристик.
ΔpVmin = минимально рекомендуемый перепад давления в клапане, для надлежащего контроля перепада давления.
*) С Δp вставкой PPS.
Диапазон расхода:
Расход (qмакс) может быть настроен в следующем диапазоне:
DN 15: 92 - 480 л/ч
DN 20: 200 - 975 л/ч
DN 25: 340 - 1750 л/ч
DN 32: 720 - 3600 л/ч
DN 40: 1000 - 6500 л/ч
DN 50: 2150 - 11200 л/ч
DN 65: 4200 - 24100 л/ч
DN 80: 5900 - 37300 л/ч
qmax (qмакс) = л/ч для каждой предварительной настройки и при полностью поднятом штоке клапана.
Температура:
DN 15-32, DN 65-80:
Макс. рабочая температура: 120°C
Мин. рабочая температура: -20°C
DN 15-25 с Δp вставкой PPS, DN 40-50:
Макс. рабочая температура: 90°C
Мин. рабочая температура: -10°C
Среда:
Вода и нейтральные жидкости, водно-гликолевая смесь (0-57%).
Ход штока:
DN 15-20: 4 мм
DN 25-32: 6,5 мм
DN 40-50: 15 мм
DN 65-80: 20 мм
Регулировочная способность:
DN 15-32: >75
DN 40-80: >125
Класс герметичности:
Протечка через седло клапана ≤ 0,01% от максимального расхода (Макс. настройка) и правильном направлении потока. (Класс IV согласно EN 60534-4).
Характеристика:
Равнопроцентное модифицированное регулирование (EQM) с уникальной формой кривой лучше всего подходит для пропорционального управления.
Материал:
DN 15-32:
Корпус клапана: AMETAL®
Вставка клапана: AMETAL® и PPS
Конус клапана: Нержавеющая сталь
Шток: Нержавеющая сталь
Уплотнение штока: кольцо - EPDM
Вставка блока Δp: PPS и AMETAL® или PPS
Мембрана: EPDM
Пружина: Нержавеющая сталь
Уплотнение О-образное: EPDM
DN 40-50:
Корпус клапана: AMETAL®
Вставка клапана: AMETAL®
Конус клапана: AMETAL® и PTFE
Шток: Нержавеющая сталь
Уплотнение штока: кольцо - EPDM
Вставка блока Δp: PPS
Мембрана: EPDM
Пружина: Нержавеющая сталь
Уплотнение О-образное: EPDM
DN 65-80:
Корпус клапана: Ковкий чугун EN-GJS-400
Вставка клапана: Ковкий чугун EN-GJS-400 и латунь
Конус клапана: Нержавеющая сталь и кольцо - EPDM
Седло клапана: Нержавеющая сталь
Шток: Нержавеющая сталь
Уплотнение штока: EPDM
Вставка блока Δp: Ковкий чугун EN-GJS-400, нержавеющая сталь и латунь
Мембрана: Армированный EPDM
Пружина: Нержавеющая сталь
Уплотнение О-образное: EPDM
AMETAL® - это разработанный компанией IMI Hydronic Engineering медный сплав, устойчивый к потере цинка.
Обработка поверхностей:
DN 32-50: Без покрытия
DN 65-80: Окраска методом электрофореза
Маркировка:
Черное идентификационное кольцо на измерительном штуцере: TA-Modulator и DN.
DN 15-32: TA, IMI, PN, DN и стрелка обозначающая направление потока. Серый диск для настройки.
DN 40-50: IMI TA, PN, DN, размер в дюймах, место происхождения и стрелка обозначающая направление потока. Оранжевый диск для настройки.
DN 65-80: IMI TA, DN, размер в дюймах, материал и стрелка обозначающая направление потока. Этикетка с технической спецификацией, местом происхождения и CE. Оранжевый диск для настройки.
Соединение:
DN 15-50: Наружная резьба выполнена в соответствии с ISO 228.
DN 65-80: Фланцы в соответствии с EN-1092-2, тип 21. Длина в соответствии с EN 558, серия 1.
Соединение с приводом:
DN 15-32: M30x1.5, push
DN 40-50: M30x1.5, push/pull
DN 65-80: 2xM8, push/pull
Приводы:
DN 15-20: TA-Slider 160, EMO TM, EMO 3 (3-точечный).
DN 25-32: TA-Slider 160, TA-MC50-C* (3-точечный).
DN 40-50: TA-Slider 500, TA-Slider 750* (3-точечный).
DN 65-80: TA-Slider 750, TA-MC100 FSE/FSR (с возвратной пружиной).
*) Требуется адаптер - см. "Адаптеры для приводов".
Скачать техническое описание и ассортимент (2,91 МБ)
|
|

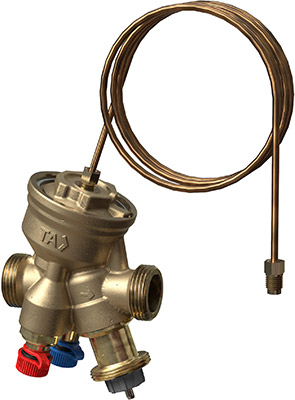

TA-COMPACT-DP - комбинированный регулятор ΔP, балансировочный и регулирующий клапан для небольших, независимых по давлению контуров
|
|
TA-COMPACT-DP является идеальным решением для небольших контуров, возможность установить максимальное значение расхода и защитить регулирующие клапаны от слишком высокого дифференциального давления. TA-COMPACT-DP объединяет 5 функций: контроль перепада давления, балансировка, регулирование, диагностика и закрытие.
Ключевые особенности
- Концепция 5 в 1 снижает затраты. Установка одного клапана с 5 функциями снижает инвестиционные затраты и время на монтаж.
- Экономия энергии и денег. Сбалансированные и независимые по давлению контуры, предохраняют систему от перерасходов и слишком высокого энергопотребления.
- Зональный контроль. Контуры регулируемые по времени могут сэкономить до 20% энергии.
- Защита от шума. Контроль перепада давления предохраняет регулирующие клапаны от слишком высоких перепадов давления.
Область применения:
Системы тепло- и холодоснабжения.
Функции:
- Предварительная настройка (макс. расход)
- Регулирование перепада давления
- Регулирование
- Измерение (ΔH, T, q)
- Изоляция (для использования при обслуживании системы – смотрите "Класс герметичности")
Диапазон размеров:
DN 10-25
Номинальное давление:
PN 16
Перепад давления (ΔH):
Макс. перепад давления (ΔHмакс):
400 кПа = 4 бар Мин. перепад давления (ΔHмин):
DN 10: 20 кПа = 0,20 бар
DN 15: 18 кПа = 0,18 бар
DN 20: 21 кПа = 0,21 бар
DN 25: 25 кПа = 0,25 бар
(Действительно для наиболее востребованных настроект. Другие настройки требует ΔH ниже. Проверьте на графике "Подбор" или используя приложение HySelect.)
ΔHmax = максимальное допустимый перепад давления в контуре для выполнения всех заявленных характеристик.
ΔHmin = минимально необходимый перепад давления в контуре, для надлежащего контроля перепада давления.
Диапазон настроек:
Рекомендуемые параметры настроек.
(ΔpL 10 кПа)
DN 10: 16-71 л/ч
DN 15: 60-300 л/ч
DN 20: 160-840 л/ч
DN 25: 280-1500 л/ч
Температура:
Макс. рабочая температура: 120°C
Мин. рабочая температура: -20°C
Среда:
Вода и нейтральные жидкости, водно-гликолевая смесь (0-57%).
Ход штока:
4 мм
Класс герметичности:
Протечка ≤ 0,01% от макс. рекомендуемого расхода (настройка 10) в правильном направлении потока.
(Класс IV согласно EN 60534-4).
Характеристика:
Линейная, лучше всего подходит on/off регулирование.
Материал:
Корпус клапана: AMETAL®
Вставка клапана: AMETAL®
Конус клапана: Нержавеющая сталь
Шток: Нержавеющая сталь
Уплотнение штока: Кольцевое уплотнение из каучука EPDM
Вставка блока Δp: AMETAL®, PPS (полифенилсульфид)
Мембрана: EPDM и HNBR
Пружина: Нержавеющая сталь
Уплотнение О-образное: EPDM
AMETAL® - это разработанный компанией IMI Hydronic Engineering медный сплав, устойчивый к потере цинка.
Маркировка:
TA, IMI, PN 16, DN и обозначающая направление потока.
Серая рукоятка: TA-COMPACT-DP, DN.
Соединение:
Наружная резьба выполнена в соответствии с ISO 228.
Соединение с приводом:
M30x1.5
Приводы:
См. отдельную информацию по EMO T.
Скачать техническое описание и ассортимент (1,86 МБ)
|
|
Балансировочный клапан предназначен для обеспечения точности работы гидравлического контура и возможности регулирования расхода теплоносителя. Балансировочный клапан устанавливается на коллекторах, стояках, ветвях трубопроводов и в тепловых пунктах. Балансировочный клапан обеспечивает бесперебойность работы всей системы.
Балансировочные клапаны позволяют регулировать расход транспортируемой жидкости в системах с постоянным и переменным расходами. Балансировочные клапаны бывают с автоматической и ручной регулировкой. Оборудование шведской торговой марки IMI TA славится высоким качеством и надежностью в эксплуатации.
Балансировочные клапаны STAD
Балансировочный клапан STAD представлен в ассортименте нашей компании моделями STAD, STADC и STAD R. Они отлично подходят для использования в системах водо-, холодо- и теплоснабжения. Клапаны линейки C выдерживают температуру до +150 градусов. Рабочий диапазон температур остальных моделей – от -20 до +120 градусов.
Все экземпляры поддерживают функции закрытия, предварительной настройки, балансировки и измерения. Отдельные вентили оснащены системой дренажа. Диапазон размеров – от 10 до 50 мм. Расчетное давление 2,0 Мпа = 20 бар. Имеются варианты с внутренней и наружной резьбой, а также с соединением под пайку.
Балансировочные клапаны STAF
Представлены в ассортименте моделями STAF, STAF R и STAF SG. Диаметры – от 65 до 400 мм. Пропускная способность – от 85 до 2780 кубометров в час.
STAF SG выполняется из ковкого чугуна и рассчитан на эксплуатацию при давлении в 25 бар.
Балансировочные клапаны TBV
Представлены моделями TBV, TBV CM, TBV C и TBV CMP. Клапаны TBV позволяют выполнять сложную диагностику и высокоточные измерения, а также поддерживают функцию промывки. Рассчитаны на давление 16 бар. Диаметры – от 15 до 25 мм. В зависимости от размера варьируется минимальная регулируемая пропускная способность. Корпуса клапанов изготавливаются из фирменного медного сплава Ametal, славящегося устойчивостью к коррозионным процессам. Расчетная рабочая температура – от -20 до +120 градусов.
Наши преимущества
Балансировочный вентиль купить можно у официального дилера IMI TA в Беларуси, в компании «Бипрост Маркет». Мы гарантируем поставку оборудования высокого качества по выгодным ценам со склада в Минске.
|
