Радиаторный вентиль Mikrotherm
|
|
|
Радиаторный вентиль Mikrotherm используется в насосных системах отопления, гравитационных и в системах с паром низкого давления. Благодаря специальной вставке штока может осуществляться предварительная настройка, что позволяет производить гидравлическую балансировку системы.
Ключевые особенности
- Корпус изготовлен из коррозионно-стойкой бронзы
- Двойное кольцевое уплотнение (DN 10 – DN 25)
- Преднастройка за счет неподъемной вставки штока
- Радиаторный клапан может быть переделан в термостатический клапан
Область применения:
Системы отопления
Функция:
- Предварительная настройка
- Закрытие
Диапазон размеров:
DN 10-32
Номинальное давление:
PN 10
Температура:
Макс. рабочая температура: 120°C, пар низкого давления 110°C / 0.5 бар.
Мин. рабочая температура: -10°C
Материал:
Корпус клапана: Gunmetal
Уплотнение: EPDM
Вставка клапана: Латунь
Рукоятка: PP (полипропилен), белый RAL 9016.
Маркировка:
THE, код страны, стрелка, указывающая направления потока, DN. Клапаны серии II+ – обозначение (DN 10 - DN 20).
Стандарты:
Длина согласно DIN EN 215.
Соединение:
Клапаны могут соединяться со стальными трубами или трубами из медьсодержащих прецизионных сплавов или трубами Verbund при помощи компрессионных фитингов (только клапаны DN 15).
Скачать техническое описание и ассортимент (0,72 МБ)
|
|
Радиаторный вентиль Mikrotherm угловой
| |
|
|
|
|
|
KOD
|
DN
|
D
|
d2
|
Kvs
|
| 0121-01.500 |
10 |
Rp3/8 |
R3/8 |
1,70 |
| 0121-02.500 |
15 |
Rp1/2 |
R1/2 |
2,44 |
| 0121-03.500 |
20 |
Rp3/4 |
R3/4 |
2,66 |
| 0121-04.500 |
25 |
Rp1 |
R1 |
6,60 |
| 0121-05.500 |
32 |
Rp1 1/4 |
R1 1/4 |
10,10 |
|
Радиаторный вентиль Mikrotherm проходной
| |
|
|
|
|
|
KOD
|
DN
|
D
|
d2
|
Kvs
|
| 0122-01.500 |
10 |
Rp3/8 |
R3/8 |
1,70 |
| 0122-02.500 |
15 |
Rp1/2 |
R1/2 |
2,44 |
| 0122-03.500 |
20 |
Rp3/4 |
R3/4 |
2,66 |
| 0122-04.500 |
25 |
Rp1 |
R1 |
6,20 |
| 0122-05.500 |
32 |
Rp1 1/4 |
R1 1/4 |
8,90 |
|

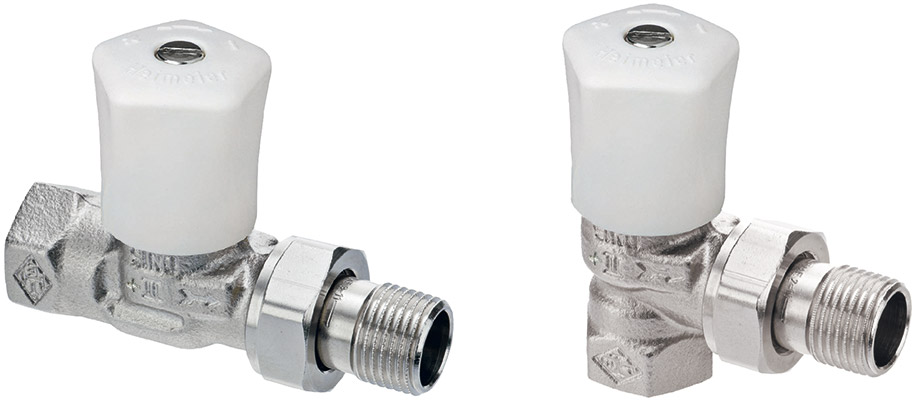

Радиаторный вентиль Mikrotherm F
|
|
|
Вентиль Mikrotherm F применяется в насосных или гравитационных системах отопления. Благодаря специальной вставке штока может осуществляться предварительная настройка, что позволяет производить гидравлическую балансировку системы.
Ключевые особенности
- Двойное кольцевое уплотнение.
- Преднастройка за счет неподъемной вставки штока.
- Радиаторный клапан может быть переделан в термостатический клапан Eclipse F или Calypso exact.
Область применения:
Системы отопления
Функция:
- Балансировка
- Предварительная настройка
- Закрытие
Диапазон размеров:
DN 10-20
Номинальное давление:
PN 10
Температура:
Макс. рабочая температура: 120°C
Мин. рабочая температура: -10°C
Материал:
Корпус клапана: Латунь
Уплотнение: EPDM
Вставка клапана: Латунь
Рукоятка: PP (полипропилен), белый RAL 9016.
Обработка поверхностей:
Корпус клапана и фитинги покрыты никелем.
Маркировка:
THE, код страны, стрелка, указывающая направления потока, DN. Клапаны серии II+ – обозначение.
Стандарты:
Длина согласно DIN EN 215 (Серии F).
Скачать техническое описание и ассортимент (0,76 МБ)
|
|
Радиаторный вентиль Mikrotherm F угловой
| |
|
|
|
|
|
KOD
|
DN
|
D
|
d2
|
Kvs
|
| 3491-01.500 |
10 |
Rp3/8 |
R3/8 |
1,70 |
| 3491-02.500 |
15 |
Rp1/2 |
R1/2 |
2,44 |
| 3491-03.500 |
20 |
Rp3/4 |
R3/4 |
2,66 |
|
Радиаторный вентиль Mikrotherm F проходной
| |
|
|
|
|
|
KOD
|
DN
|
D
|
d2
|
Kvs
|
| 3492-01.500 |
10 |
Rp3/8 |
R3/8 |
1,70 |
| 3492-02.500 |
15 |
Rp1/2 |
R1/2 |
2,44 |
| 3492-03.500 |
20 |
Rp3/4 |
R3/4 |
2,66 |
|
|
