Радиаторный запорно-регулирующий клапан Regulux с функцией дренажа

Frontpage Regulux

Описание:

Радиаторный запорно-регулирующий клапан для отключения, предварительной настройки, дренажа и заполнения.
Отдельный конус предварительной настройки для осуществления устойчивой предварительной настройки, регулируемый при помощи отвертки.
Возможно отключение посредством шестигранного ключа 5 AF, при этом, заданное значение предварительной настройки не изменяется в процессе открытия или закрытия.
Модели с внутренней резьбой от DN 10 до DN 20, с наружной резьбой G3/4 / DN 15, и пресс-фитингом Viega с контуром безопасности SC-Contur 15 мм / DN 15 в угловом и проходном исполнении. Длина согласно DIN 3842.
По требованию поставляется устройство дренажа и заполнения под шланг 1/2".
Корпус выполнен из коррозионно-стойкой никелированной бронзы. Присоединение моделей с внутренней резьбой возможно непосредственно к трубам с резьбой. Модели с компрессионными фитингами присоединяются к медным, металлопластиковым и тонкостенным стальным трубам. Модели с наружной резьбой также могут присоединяться к пластиковым трубам при помощи компрессионных фитингов. Модели с пресс-фитингом Viega (15 мм) с контуром безопасности SC-Contur подходят для медных труб, труб Viega Sanpress из нержавеющей стали и стальных труб Prestabo.
Для клапана Regulux рекомендуется использовать исключительно соответствующие компрессионные фитинги марки IMI Heimeier (например, 15 THE).
Допустимая рабочая температура TB 120°C, с пресс фитингами TB 110°C.
Допустимое давление 10 бар.



Скачать техническое описание и ассортимент (0,53 МБ)

Угловая модель радиаторного запорно-регулирующего клапана Regulux с функцией дренажа

0351 01.000

DN
D
d2
l4
l5
H
Kvs
Код товара
10
Rp3/8
R3/8
52
22
50
1,31
0351-01.000
15
Rp1/2
R1/2
58
26
54
1,31
0351-02.000
20
Rp3/4
R3/4
65,5
28,5
56,5
1,31
0351-03.000



Угловая модель радиаторного запорно-регулирующего клапана Regulux с функцией дренажа

0341 15.000





С пресс-фитингом Viega 15 мм

DN
d2
l4
Kvs
Код товара
15
R1/2
58
1,31
0341-15.000

Угловая модель радиаторного запорно-регулирующего клапана Regulux с функцией дренажа

0361 02.000





С наружной резьбой G 3/4

DN
d2
l4
l5
H
Kvs
Код товара
15
R1/2
58
26
54
1,31
0361-02.000

Проходная модель радиаторного запорно-регулирующего клапана Regulux с функцией дренажа

0352 01.000

DN
D
d2
l2
H1
Kvs
Код товара
10
Rp3/8
R3/8
75
33,5
1,31
0352-01.000
15
Rp1/2
R1/2
80
33,5
1,31
0352-02.000
20
Rp3/4
R3/4
90,5
33,5
1,31
0352-03.000



Проходная модель радиаторного запорно-регулирующего клапана Regulux с функцией дренажа

0342 15.000





С пресс-фитингом Viega 15 мм

DN
d2
H1
Kvs
Код товара
15
R1/2
33,5
1,31
0342-15.000



Проходная модель радиаторного запорно-регулирующего клапана Regulux с функцией дренажа

0414 02.000





С наружной резьбой G 3/4

DN
d2
l3
H1
Kvs
Код товара
15
R1/2
88
33,5
1,31
0414-02.000

Радиаторный запорно-регулирующий клапан Regutec

Frontpage Regutec

Применение:

Радиаторный запорно-регулирующий клапан Regutec применяется в напорных системах водяного отопления и системах кондиционирования воздуха.

Описание:

Радиаторный запорно-регулирующий клапан. Запорно-регулирующий конус приводится в действие при помощи шестигранного регулировочного ключа 5 AF.
Модели с внутренней резьбой от DN 10 до DN 20, с наружной резьбой G3/4 / DN 15 и пресс-фитингом Viega с контуром безопасности SC-Contur 15 мм / DN 15 в угловом и проходном исполнении. Длина согласно DIN 3842.
Уплотнения штока представляют собой кольцевые уплотнения из каучука EPDM.
Корпус выполнен из коррозионно-стойкой бронзы. Присоединение моделей с внутренней резьбой возможно непосредственно к трубам с резьбой. Модели с компрессионными фитингами присоединяются к медным, металлопластиковым и стальным тонкостенным трубам. Модели с наружной резьбой также могут присоединяться к пластиковым трубам при помощи компрессионных фитингов. Модели с пресс-фитингом Viega (15 мм) с контуром безопасности SC-Contur подходят для медных труб, труб Viega Sanpress из нержавеющей стали и стальных труб Prestabo
Допустимая рабочая температура TB 120°C, с пресс фитингами TB 110°C.
Допустимое давление PB 10 бар.



Скачать техническое описание и ассортимент (1,04 МБ)

Угловая модель радиаторного запорно-регулирующего клапана Regutec

0355 01.000

DN

Kvs
Код товара
10
(3/8")
1,68
0355-01.000
15
(1/2")
1,74
0355-02.000
20
(3/4")
1,93
0355-03.000



Угловая модель радиаторного запорно-регулирующего клапана Regutec

0345 15.000





С пресс-фитингом Viega 15 мм

DN

Kvs
Код товара
15
(1/2")
1,74
0345-15.000

Угловая модель радиаторного запорно-регулирующего клапана Regutec

0365 02.000





С наружной резьбой G 3/4

DN

Kvs
Код товара
15
(1/2")
1,74
0365-02.000

Проходная модель радиаторного запорно-регулирующего клапана Regutec

0356 01.000

DN

Kvs
Код товара
10
(3/8")
1,68
0356-01.000
15
(1/2")
1,74
0356-02.000
20
(3/4")
1,93
0356-03.000



Проходная модель радиаторного запорно-регулирующего клапана Regutec

0346 15.000





С пресс-фитингом Viega 15 мм

DN

Kvs
Код товара
15
(1/2")
1,74
0346-15.000



Проходная модель радиаторного запорно-регулирующего клапана Regutec

0366 02.000





С наружной резьбой G 3/4

DN

Kvs
Код товара
15
(1/2")
1,74
0366-02.000

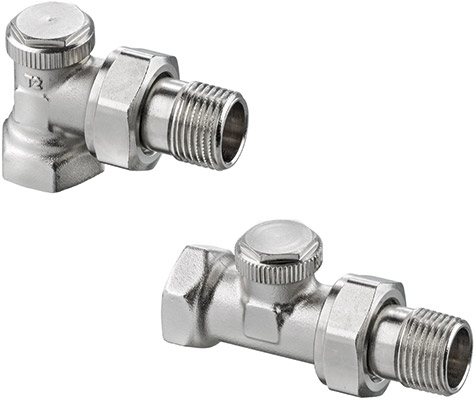

Радиаторный запорно-регулирующий клапан Regutec F

Радиаторный запорно-регулирующий клапан Regutec F применяется в напорных системах водяного отопления и системах кондиционирования воздуха.

Ключевые особенности

  • Простое управление при помощи шестигранного регулировочного ключа 5 AF.
  • Предварительная настройка осуществляется при помощи запорно-регулирующего конуса.

Область применения:

Системы отопления

Функция:

  • Предварительная настройка
  • Закрытие

Диапазон размеров:

DN 10-20

Номинальное давление:

PN 10

Температура:

Макс. рабочая температура: 120°C
Мин. рабочая температура: -10°C

Материал:

Корпус клапана: Латунь
Вставка клапана: Латунь
Шток: Латунь
Уплотнение: EPDM

Обработка поверхностей:

Корпус клапана и фитинги покрыты никелем.

Стандарты:

Длина согласно DIN EN 215 (Серии F).

Соединение:

Клапаны могут соединяться со стальными трубами или трубами из медьсодержащих прецизионных сплавов или трубами Verbund при помощи компрессионных фитингов (только клапаны DN 15). При помощи компрессионных фитингов клапаны с наружной резьбой могут соединяться с пластиковой трубой.

Скачать техническое описание и ассортимент (0,66 МБ)

Радиаторный запорно-регулирующий клапан Regutec F угловой



KOD

DN

D

d2

Kvs

0331-01.000 10 Rp 3/8 R 3/8 1,68
0331-02.000 15 Rp 1/2 R 1/2 1,74
0331-03.000 20 Rp 3/4 R 3/4 1,93



Радиаторный запорно-регулирующий клапан Regutec F проходной



KOD

DN

D

d2

Kvs

0332-01.000 10 Rp 3/8 R 3/8 1,68
0332-02.000 15 Rp 1/2 R 1/2 1,74
0332-03.000 20 Rp 3/4 R 3/4 1,93

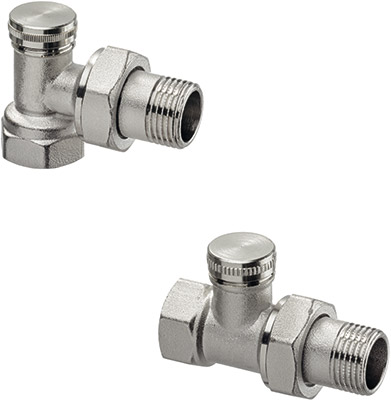

Радиаторный запорно-регулирующий клапан Raditec

Радиаторный запорно-регулирующий клапан Raditec применяется в напорных системах водяного отопления и системах кондиционирования воздуха.

Ключевые особенности

  • Простое управление при помощи шестигранного регулировочного ключа 8 AF.
  • Предварительная настройка осуществляется при помощи запорно-регулирующего конуса.

Область применения:

Системы отопления

Функция:

  • Предварительная настройка
  • Закрытие

Диапазон размеров:

DN 10-15

Номинальное давление:

PN 10

Температура:

Макс. рабочая температура: 95°C
Мин. рабочая температура: 0°C

Материал:

Корпус клапана: Латунь
Вставка клапана: Латунь
Уплотнение штока: кольца из EPDM
Защитный колпачок: Латунь
Уплотнение колпачка: PVC
Ниппель и накидная гайка: Латунь
Уплотнение соединительного фитинга: кольцо из NBR

Обработка поверхностей:

Корпус клапана и фитинги покрыты никелем.

Соединение:

Внутренняя резьба для соединения с резьбовой трубой.
Внимание: Raditec не подходит для присоединения с компрессионными фитингами.

Скачать техническое описание и ассортимент (0,78 МБ)

Радиаторный запорно-регулирующий клапан Raditec угловой



KOD

DN

D

d2

Kvs

0381-01.000 10 Rp3/8 R3/8 1,01
0381-02.000 15 Rp1/2 R1/2 1,36



Радиаторный запорно-регулирующий клапан Raditec проходной



KOD

DN

D

d2

Kvs

0382-01.000 10 Rp3/8 R3/8 1,01
0382-02.000 15 Rp1/2 R1/2 1,36
